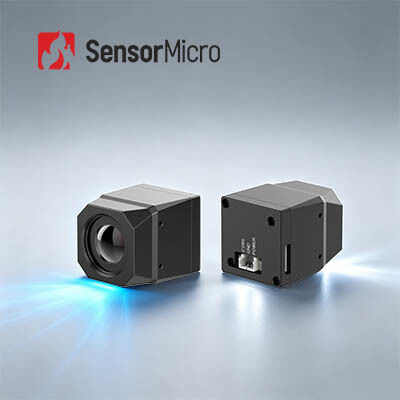

640x512 Resolution Uncooled Thermal Camera Module με φασματικό εύρος 8~14μm και 30mK NETD
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | MICO612 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512 / 12μm | NETD | ≤30mK/F1,0/25℃ |
|---|---|---|---|
| Φακός κάμερας | Πολλαπλές Διαθέσιμες | Ρυθμός καρέ | 25Hz/30Hz/50Hz |
| Αναλογικό βίντεο | PAL(προεπιλογή) / NTSC | Φασματικό εύρος | 8~14μm LW |
| Επισημαίνω | Καμερα θερμικής παρακολούθησης LWIR,Εποπτεύουσα μονάδα κάμερας LWIR,Μη ψύκνωτη μονάδα κάμερας LWIR 640x512 |
||
Περιγραφή προϊόντων
Uncooled Thermal Surveillance LWIR Camera Module 640x512 8~14μm LW
Επισκόπηση προϊόντος
LWIR 640x512 / 12μm Uncooled Thermal Camera Module για ασφάλεια και παρακολούθηση
Ο εξαιρετικά συμπαγής πυρήνας της κάμερας υπερύθρων MICO612 ενσωματώνει έναν ανιχνευτή υπέρυθρων κύριας ανάλυσης 640×512, πολλαπλές επιλογές οπτικού φακού, πλακέτας επεξεργασίας εικόνας και στιβαρού δομικού πλαισίου. Μεταδίδει αναλογικό ή ψηφιακό βίντεο σε πλατφόρμες υποστήριξης για ενσωμάτωση. Με μεγαλύτερη συστοιχία, το MICO612 καλύπτει διάφορες ανάγκες διαφορετικών πελατών.
Κύρια Χαρακτηριστικά
- Κύρια συμβατότητα, οικονομικά αποδοτική
• Εξοπλισμένο με αυτο-αναπτυγμένο ανιχνευτή υπερύθρων 640×512/12μm σε επίπεδο γκοφρέτας, που επιτρέπει την ευρεία υιοθέτηση
• Ενσωματωμένο με ειδικό τσιπ ASIC για υψηλή ενεργειακή απόδοση - Βελτιστοποιημένος σχεδιασμός SWaP
• Διάσταση τομής: μόνο 22,2×22,2×27,2 mm (εκτός φακού)
• Με βάρος μόλις 30,3±2g
• Χαμηλή κατανάλωση ισχύος: 680mW - Εύκολη ανάπτυξη & γρήγορη ενσωμάτωση
• Έξοδος εγγενούς αναλογικού βίντεο ή ψηφιακού βίντεο, που υποστηρίζει και τα δύο πρότυπα CVBS/USB/MIPI--δεν απαιτείται πρόσθετη ανάπτυξη
• Εύκολη τοποθέτηση με ελάχιστη δομική προσπάθεια σχεδιασμού
Προδιαγραφές προϊόντος
| Μοντέλο | MICO612 |
|---|---|
| Ανιχνευτής υπερύθρων | Ευαίσθητο υλικό:Φωνή |
| Ψήφισμα:640×512 | |
| Μέγεθος pixel:12 μm | |
| NETD:≤30mK/F1,0/25℃ | |
| Φασματική απόκριση:8~14μm | |
| Οπτικός φακός | Εστίαση/F#:4.8/F1.0 | 9,1mm/F1,0 | 13mm/F1.0 |
| FOV:91°(H)×73°(V) | 47,7°(H)×38,2°(V) | 33°(Υ)×26°(V) | |
| Εύρος ανίχνευσης (8 pixel):99 μέτρα (5'11" ψηλό άτομο) 360m (όχημα 4m×3m) | |
| Τύπος:Σταθερή Αθερμική Εστίαση Πρώτη σφράγιση/επίστρωση φακού:IP67 | |
| Επεξεργασία εικόνας | Αναλογικό βίντεο:PAL(προεπιλογή) / NTSC |
| Ψηφιακό βίντεο:USB / MIPI | |
| Ρυθμός καρέ:25Hz/30Hz/50Hz | |
| Χρόνος Έναρξης:≤6 δευτ Αλγόριθμος εικόνας:NUC/DRC/DNS/DDE/SFFC Ψευδοχρώμα:11 τύποι - προσαρμόσιμοι | |
| Ηλεκτρική διεπαφή | Τυπική εξωτερική διεπαφή:Διεπαφή 3PIN (A1251-WV-S-3P) | Διεπαφή 9PIN(A1251-WV-S-9P) | Διεπαφή 26 PIN (DF56C-26S-0.3V-51) |
| Διεπαφή βίντεο:CVBS | USB | MIPI | |
| Τροφοδοτικό | Τάση τροφοδοσίας:DC: 5V~24V |
| Σταθερή κατανάλωση ενέργειας:≤680mW@5V, 23±3℃ | |
| Μηχανικός | Μέγεθος:22,2mm×22,2mm×27,2mm (Μ×Π×Υ) |
| Βάρος:30,3±2 g | |
| Περιβαλλοντική προσαρμοστικότητα | Θερμοκρασία λειτουργίας:-40℃~+70℃ |
| Θερμοκρασία αποθήκευσης:-45℃~+85℃ | |
| Υγρασία:5%~95%, χωρίς συμπύκνωση | |
| Δόνηση:Τυχαία Δόνηση, 5,35 γραμμάρια, 3 αξόνων | |
| Σύγκρουση:Half Sine Wave, 40g/11ms, 3 Axis, 6 Direction Πιστοποίηση:RoHS2.0/Reach |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής κάμερας MICO612 μπορεί να ενσωματωθεί σε κάμερες ασφαλείας με παρακολούθηση θερμοκρασίας από μικρή απόσταση έως εξαιρετικά απόσταση, όπως PTZ Camera, Box Camera, Speed Dome Camera.
Εξατομικευμένη Υπηρεσία
- Προσαρμογή προϊόντος:Προσαρμόστε τις διαμορφώσεις και προσαρμόστε αλγόριθμους ώστε να ανταποκρίνονται στις απαιτήσεις του κλάδου
- Τεχνική υποστήριξη και εκπαίδευση επιτόπου:Παρέχετε στους βασικούς πελάτες πρακτική εγκατάσταση συστήματος και λειτουργική εκπαίδευση
- Κοινή καινοτομία για νέα προϊόντα και αγορές:Συνεργαστείτε με πελάτες για την από κοινού ανάπτυξη καινοτόμων λύσεων εφαρμογών υπέρυθρων
Συχνές Ερωτήσεις
Πώς λειτουργεί ένας ανιχνευτής υπερύθρων;
Οι ανιχνευτές υπερύθρων λειτουργούν ανιχνεύοντας την ηλεκτρομαγνητική ακτινοβολία στην υπέρυθρη περιοχή. Ο ακριβής μηχανισμός ανίχνευσης ποικίλλει ανάλογα με τον τύπο του ανιχνευτή υπερύθρων.
Οι θερμικοί ανιχνευτές λειτουργούν μετρώντας τη μεταβολή της θερμοκρασίας που προκαλείται από την απορρόφηση της υπέρυθρης ακτινοβολίας. Για παράδειγμα, τα μικροβολόμετρα αποτελούνται από μια μήτρα μικροσκοπικών ωμικών στοιχείων που είναι ευαίσθητα στη θερμότητα. Όταν η υπέρυθρη ακτινοβολία απορροφάται από τον ανιχνευτή, προκαλεί την αύξηση της θερμοκρασίας του ωμικού στοιχείου, με αποτέλεσμα μια αλλαγή στην ηλεκτρική αντίσταση που μπορεί να ανιχνευθεί και να μετατραπεί σε εικόνα.
Οι ανιχνευτές φωτονίων, από την άλλη πλευρά, λειτουργούν μετατρέποντας φωτόνια από την υπέρυθρη ακτινοβολία σε ηλεκτρικά σήματα. Δύο συνηθισμένοι τύποι ανιχνευτών φωτονίων είναι οι φωτοβολταϊκοί ανιχνευτές και οι φωτοαγωγοί. Οι φωτοβολταϊκοί ανιχνευτές παράγουν τάση όταν απορροφώνται υπέρυθρα φωτόνια, ενώ οι φωτοαγωγοί αυξάνουν την αγωγιμότητά τους όταν απορροφώνται φωτόνια.
Οι ανιχνευτές υπερύθρων μπορούν επίσης να χρησιμοποιήσουν άλλους μηχανισμούς ανίχνευσης, όπως πυροηλεκτρισμό, όπου οι αλλαγές στη θερμοκρασία προκαλούν φορτίο σε ένα υλικό ή θερμοηλεκτρικά αποτελέσματα, όπου μια διαφορά θερμοκρασίας μεταξύ δύο υλικών δημιουργεί τάση.
Το σήμα εξόδου από τον ανιχνευτή υπερύθρων μπορεί να υποβληθεί σε επεξεργασία και να εμφανιστεί ως εικόνα, η οποία μπορεί να χρησιμοποιηθεί για διάφορους σκοπούς, όπως θερμική απεικόνιση σε ιατρικές ή βιομηχανικές εφαρμογές, τηλεπισκόπηση του περιβάλλοντος και θερμική σάρωση σε συστήματα ασφαλείας.
