640x512 Ανάλυση 15μm Μέγεθος Pixel HOT MWIR Ψυχροποιημένη Μονάδα για ενσωμάτωση θερμικής κάμερας ασφαλείας

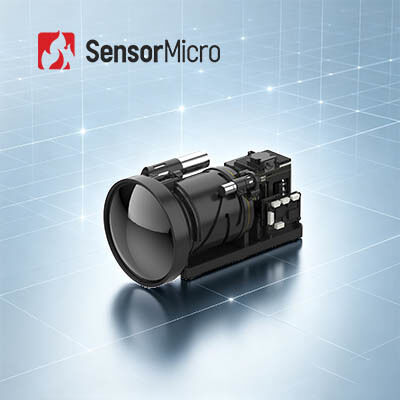

  • 640x512 Resolution 15μm Pixel Size HOT MWIR Cooled Module for Thermal Security Camera Integration
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN GC615HMG
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm Ανιχνευτής υπερύθρων NETD (23℃) 20mK(F4)
Φασματικό εύρος 3,7~4,8μm Μέγεθος 71×55×84 χιλιοστά
Τροφοδοτικό 12V±1V Σταθερή κατανάλωση ενέργειας (23℃) ≤7W
Επισημαίνω

δροσισμένη MWIR ενότητα 640x512

,

Δροσισμένη MWIR ενότητα MCT
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
640x512 / 15μm HOT MWIR ψυγμένη μονάδα για ταχεία ενσωμάτωση σε θερμική κάμερα ασφαλείας
Επισκόπηση του προϊόντος

Ο πυρήνας της κάμερας υπέρυθρου GAVIN GC615HMG ενσωματώνει έναν ανιχνευτή υπέρυθρου 640×512/15μm HOT MWIR με αλγόριθμους επεξεργασίας εικόνας επόμενης γενιάς.Η τεχνολογία HOT επιτρέπει υψηλής ποιότητας σταθερή απεικόνιση, παρέχοντας παράλληλα συμπαγές μέγεθος, ελαφρύ σχεδιασμό και χαμηλή κατανάλωση ενέργειας για βελτιστοποιημένες επιδόσεις SWaP.

Με ευρεία συμβατότητα σε πολλαπλές ψηφιακές διεπαφές βίντεο και εύκολη δευτερογενή ανάπτυξη, η ενότητα αυτή είναι κατάλληλη για συσκευές χειρός, κινητά ωφέλιμα φορτία,και εφαρμογές παρακολούθησης μακράς διάρκειας που απαιτούν συμπαγές μέγεθος, ενεργειακή απόδοση και ικανότητες ανίχνευσης μεγάλης εμβέλειας.

Βασικά χαρακτηριστικά
  • Κύρια FPA, καθαρή απεικόνιση- Αναπτύχθηκε με ανιχνευτή υπέρυθρου θερμής ψύξης MWIR μεγάλου μεγέθους 640×512/15μm για εξαιρετική ευελιξία
  • Προχωρημένη επεξεργασία εικόνας- Εξοπλισμένο με αλγόριθμους επόμενης γενιάς, συμπεριλαμβανομένης της DRC, της μείωσης του θορύβου 2D / 3D και της βελτίωσης της άκρης για καθαρότερες εικόνες
  • Τεχνολογία HOT για βελτιστοποίηση SWaP- Υποστηρίζει λειτουργία υψηλής θερμοκρασίας έως 150K με χρόνο ψύξης ≤ 3min30s
  • Συμπίεση σχεδιασμού- Μέγεθος: 71×55×84 mm, βάρος: 350g, κατανάλωση ενέργειας: 7W
  • Υποστήριξη πλούσιας διεπαφής- CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Οπτικές ίνες
  • Ευέλικτη παραγωγή- Επιλογές εξόδου εικόνας RAW/YUV
Τεχνικές προδιαγραφές
Σχήμα GAVIN GC615HMG HOT MWIR ψυγμένο υπέρυθρο πυρήνα κάμερας
Απόδοση
Απόφαση 640×512
Μέγεθος pixel 15 μm
Φασματική ανταπόκριση 30,7μm±0,2μm·4,8μm±0,2μm
Διάγνωση υπεριώδους ακτινοβολίας NETD ((23°C) 20mK ((F4)
Επεξεργασία εικόνας
Ποσοστό καρέ 50Hz (F4) / 30Hz (F5.5)
Ψηφιακό ζουμ 1 × έως 8 × συνεχής ψηφιακή ζουμ
Κατεύθυνση εικόνας Οριζόντια/κατά κάθετη/διαγώνια αναστροφή
Αλγόριθμος εικόνας DRC, Μείωση θορύβου 2D/3D εικόνας, EE
Ηλεκτρική
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο Πρότυπο: DVP/LVDS/USB2.0
Εναλλακτική επιλογή: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Μια-τρόπου οπτική ίνα/πολυτρόπου οπτική ίνα
Εξωτερική συγχρονισμός Πρότυπο: LV-TTL
Επιλογή: RS422/LVDS
Επικοινωνία Πρότυπο: USB2.0/LV-TTL
Επιλογή: RS422/CAN/USB3.0/GigE
Ηλεκτρική τροφοδοσία 12V±1V
Σταθερή κατανάλωση ενέργειας ((23°C) ≤ 7W
Χρόνος ψύξης ((23°C) ≤3min30s
Μέγεθος ((mm) 71 × 55 × 84
Βάρος ((g) ≤ 350
Θέρμανση λειτουργίας -40°C~+71°C
Οπτικοί φακοί
Επιλογές φακών Σταθερή εστίαση: 25mm/F2
Συνεχή ζουμ: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης GAVIN GC615HMG είναι κατάλληλη για συστήματα παρακολούθησης μεγάλου βεληνεκούς και περίπλοκα περιβάλλοντα, συμπεριλαμβανομένων των ελάχιστα κατοικημένων περιοχών, 24/7 παρακολούθηση σε όλες τις καιρικές συνθήκες,και σκληρές καιρικές συνθήκες.

Τα Πλεονεκτήματά Μας
  • Προσαρμογή προϊόντος- Προσαρμογή των διαμορφώσεων και προσαρμογή των αλγορίθμων ώστε να ανταποκρίνονται στις ειδικές απαιτήσεις του κλάδου
  • Τεχνική υποστήριξη και κατάρτιση επί τόπου- Παρέχει στους βασικούς πελάτες πρακτική εγκατάσταση συστήματος και επιχειρησιακή κατάρτιση
  • Κοινή καινοτομία- Συνεργασία με τους πελάτες για την κοινή ανάπτυξη καινοτόμων λύσεων εφαρμογών υπέρυθρου για νέα προϊόντα και αγορές
Συχνές Ερωτήσεις
1Πώς λειτουργεί το μη ψυγμένο μικροβολόμετρο εστιακού επιπέδου;

Χρησιμοποιώντας την αρχή της θερμικής επίδρασης ακτινοβολίας υπέρυθρου, ο μη ψυγμένος ανιχνευτής υπέρυθρου μετατρέπει την ενέργεια της υπέρυθρης ακτινοβολίας σε θερμική ενέργεια με υλικό απορρόφησης υπέρυθρου,αύξηση της θερμοκρασίας του ευαίσθητου υλικούΑυτό προκαλεί την ανάλογη αλλαγή των ειδικών φυσικών παραμέτρων του ευαίσθητου υλικού,που μετατρέπονται στη συνέχεια σε ηλεκτρικά σήματα ή σήματα ορατού φωτός μέσω μηχανισμών μετατροπής που έχουν σχεδιαστεί για την ανίχνευση αντικειμένων.

2Ποιο είναι το πλεονέκτημα του μη ψυγμένου μικροβολόμετρου;

Οι ανιχνευτές εστιακού επιπέδου υπέρυθρου χωρίς ψύξη δεν απαιτούν συσκευή ολοκληρωμένης συναρμολόγησης ψύξης Dewar (IDCA) και μπορούν να λειτουργούν σε θερμοκρασία δωματίου.χαμηλή κατανάλωση ενέργειαςΑν και η ευαισθησία τους μπορεί να μην ταιριάζει με τους ψυγμένους υπέρυθρους ανιχνευτές,Τα χρόνια ανάπτυξης έχουν κάνει τους ανιχνευτές χωρίς ψύξη σημαντικά πιο οικονομικά αποδοτικούς με ευρύτερες προοπτικές εφαρμογής.
