Μονάδα θερμικής απεικόνισης LWIR 384x288 / 17μm με φακό 25mm

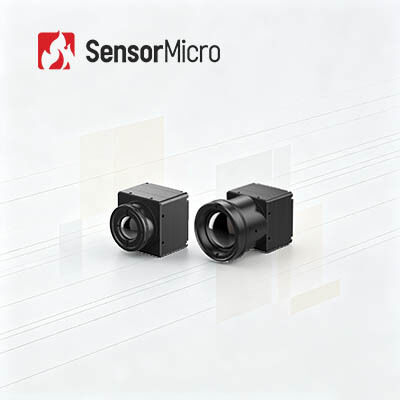

  • LWIR Uncooled Thermal Imaging Module 384x288 / 17μm with 25mm Lens
  • LWIR Uncooled Thermal Imaging Module 384x288 / 17μm with 25mm Lens
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN417G3
Ποσότητα παραγγελίας min 1 ΚΟΜΜΑΤΙ
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 384x288 Κατανάλωση ρεύματος 0.65W
Φασματικό εύρος 8~14μm Pixel Pitch 17μm
NETD ≤30mK/F1,0/25℃ Ρυθμός καρέ 25/30/50Hz
Επισημαίνω

Θερμική ενότητα 12uM καμερών

,

θερμική ενότητα καμερών 640x512 LWIR

,

Συμπαγής πυρήνας καμερών LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μοντέλο θερμικής απεικόνισης LWIR 384x288 17μm χωρίς ψύξη με φακό 25mm
Επισκόπηση του προϊόντος

Εφοδιασμένο με συσκευασμένο υπέρυθρο ανιχνευτή 384×288 μm σε επίπεδο κυψελών, ο πυρήνας θερμικής κάμερας COIN417G3 διαθέτει υπερ-υψηλή θερμική ευαισθησία NETD≤30mK και βελτιστοποιημένους αλγόριθμους απεικόνισης.Με έξοδο εικόνας πολλαπλών μορφών και σχεδιασμό χαμηλής κατανάλωσης ενέργειας, αυτός ο πυρήνας υπέρυθρης κάμερας υποστηρίζει ευέλικτη αντιστοίχιση φακών και βολική δευτερεύουσα ενσωμάτωση.περιφερειακά συστήματα βιομηχανικής μηχανικής όρασης και ADAS οχημάτων.

Βασικά χαρακτηριστικά
  • Ολοκληρωμένη λειτουργικότητα, οικονομικό σχεδιασμό- Αναπτύχθηκε με τη χρήση ενός υψηλής απόδοσης ανιχνευτή συσκευασίας επιπέδου κυψελών με ενσωματωμένους προηγμένους αλγόριθμους επεξεργασίας εικόνας για τη βελτίωση της ποιότητας εικόνας
  • Εξαιρετική απόδοση, ανώτερη απεικόνιση- Υψηλή ευαισθησία με τυπικό NETD≤30mK και αλγόριθμους εικόνας επόμενης γενιάς που παρέχουν καθαρότερες, πιο καθαρές θερμικές εικόνες
  • Ευέλικτη επέκταση, ταχεία ενσωμάτωση- Πολλές επιλογές οπτικών φακών που είναι διαθέσιμες για να ταιριάζουν σε διάφορα σενάρια εφαρμογής με υποστήριξη για διεπαφές εξόδου εικόνας USB2.0/DVP/LVDS/BT.656 και έξοδο δεδομένων εικόνας RAW/YUV με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
Σχήμα ΣΤΟΙΝ417Γ3
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 384×288
Μέγεθος pixel 17 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 30mK/F1.0/25°C
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 25/30/50Hz
Ώρα εκκίνησης 6s
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο RAW/YUV422
Αλγόριθμος εικόνας Διόρθωση μη ομοιομορφίας (NUC)
3D μείωση θορύβου (3DNR)
2D καταστολή θορύβου (DNS)
Δυναμική συμπίεση εύρους (DRC)
Ενίσχυση της άκρης (EE)
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών
Λογισμικό ICC Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Πίνακα επέκτασης Διάταξη 3
Διασύνδεση επικοινωνίας TTL-232/USB2.0
Ψηφιακή εικόνα ΔΕΠ8/ΔΕΠ16/USB2.0/BT.656/LVDS
Πρόσθετη τάση 4.5~5.5V
Τυπική κατανάλωση ενέργειας 0.65W
Μηχανικές
Μέγεθος γυμνού πυρήνα (mm) 25.4mm × 25.4mm × 16.5mm
Άδειο βάρος πυρήνα (g) 160,6±1
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις Τυχαία δόνηση, 5,35 γραμμάρια, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικοί φακοί
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
Επίπεδο προστασίας IP67 ((Πρόσωπος φακός)
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN417G3 εφαρμόζεται στον τομέα της βιομηχανικής όρασης, της παρακολούθησης της ασφάλειας, της πυρκαγιάς και της διάσωσης, του εξωτερικού, της μηχανικής όρασης, του ADAS κλπ.

Πλεονεκτήματα του προϊόντος
  • Διαφορετικό χαρτοφυλάκιο προϊόντων- ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων των ανιχνευτών υπέρυθρων, των πυρήνων των φωτογραφικών μηχανών και των ενοτήτων για την κάλυψη διαφόρων απαιτήσεων ολοκλήρωσης
  • Πλούσια ποικιλία προϊόντων- Πολλαπλές ανάλυσεις συστοιχιών, μεγέθη pixel, ζώνες κύματος και συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές
  • Εξαιρετική απόδοση- Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και ισχυρή αξιοπιστία που έχουν σχεδιαστεί για να λειτουργούν κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων
  • Εύκολη ενσωμάτωση- Πολλαπλές επιλογές διεπαφής καθιστούν την ολοκλήρωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογής
Συχνές Ερωτήσεις
Μπορούν οι θερμικές κάμερες να ανιχνεύσουν μέσα από γυαλί;

Μπορεί να εκπλαγείτε να μάθετε ότι οι θερμικές εικόνες συχνά αποτυγχάνουν να εντοπίσουν μέσα από το γυαλί.

Από φυσική άποψη, είναι δύσκολο να εξηγηθούν οι τεχνικοί λόγοι αυτού του προβλήματος, αλλά η αρχή του είναι πολύ απλή.αλλά το γυαλί λειτουργεί σαν καθρέφτης για τα υπέρυθρα μήκη κύματος (για αυτό οι φακοί θερμικής απεικόνισης είναι συχνά κατασκευασμένοι από γερμανίου ή σεληνίδιο ψευδαργύρου αντί για γυαλί).

Αν δείξεις την θερμική κάμερα σε ένα παράθυρο, η οθόνη δεν θα δείξει την εικόνα από την άλλη πλευρά καθαρά, θα δεις πιθανότατα μια θολούρα,και είναι πιθανό να είναι μια θολή αντανάκλαση του φακού που κρατάτε.

Αλλά αυτό δεν είναι απόλυτο, κάποιες υπέρυθρες συχνότητες μπορούν να περάσουν από το γυαλί, και ορισμένοι τύποι και διαμορφώσεις γυαλιού επιτρέπουν διαφορετικούς βαθμούς υπέρυθρου φωτός να περάσουν.τα παρμπρίζ αυτοκινήτων έχουν την τάση να αποδίδουν καλύτερα αποτελέσματα από το κανονικό οικιακό γυαλί.
