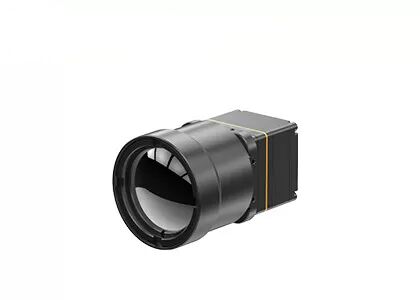

Ελαφρύς πυρήνας καμερών LWIR θερμικός με τους μη ψυχόμενους υπέρυθρους ανιχνευτές 640x512
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512 | Κατανάλωση ισχύος | 0,8W |
---|---|---|---|
Φασματική σειρά | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
NETD | <40mK | Ποσοστό πλαισίων | 25Hz/30Hz |
Υψηλό φως | Ελαφρύς πυρήνας καμερών LWIR θερμικός,640x512 θερμικός πυρήνας καμερών ανιχνευτών,Μη ψυχόμενη υπέρυθρη θερμική ενότητα ανιχνευτών |
Ενότητα θερμικής λήψης εικόνων LWIR με 640x512 12μM υπέρυθροι ανιχνευτές για υπαίθρια
TWIN612 η θερμική ενότητα είναι ένα νέο προϊόν άφιξης που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων. Ενσωματώνει μη ψυχόμενο υπέρυθρο ανιχνευτή συσκευασίας 640×512/12µm τον κεραμικό. Με χαρακτηριστικό NETD<40mk, η θερμική ενότητα TWIN612 θα μπορούσε να παρουσιάσει τη σαφέστερη, αιχμηρότερη και πιό λεπτομερή εικόνα.
Με τη σειρά μέτρησης θερμοκρασίας -20℃~150℃/0~550℃, την ακρίβεια ±2℃ ή ±2% και το ποσοστό πλαισίων μέχρι 30Hz, η θερμική ενότητα εγγυάται την ομαλή θερμική εικόνα και την ακριβή μέτρηση θερμοκρασίας.
Η θερμική ενότητα TWIN612 έχει τα πλεονεκτήματα του συμπαγούς σχεδίου, της ελαφριών δομής και της κατανάλωσης ισχύος τόσο χαμηλών όσο 0.8w. Με τους ενισχυμένους αλγορίθμους εικόνας και τη λειτουργία μέτρησης θερμοκρασίας, η θερμική ενότητα TWIN612 παρουσιάζει τις σταθερότερες εικόνες και την ακριβή θερμοκρασία.
Η κεραμική διαδικασία συσκευασίας είναι παρόμοια με τη συσκευασία μετάλλων, η οποία είναι μια ώριμη υπέρυθρη τεχνολογία συσκευασίας ανιχνευτών. Έναντι της συσκευασίας μετάλλων, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν πολύ. Κατά συνέπεια, η θερμική ενότητα TWIN612 θα μπορούσε να εφαρμοστεί στις βιομηχανίες που έχουν τις ακριβείς απαιτήσεις στο μέγεθος, το βάρος και την κατανάλωση ισχύος.
- Μίνι μέγεθος: 25.4mm×25.4mm×35mm
- Ελαφρύς: 25g
- Χαρακτηριστικό NETD<40mk>
- αιχμηρή, σαφής θερμική λήψη εικόνων
- Χαρακτηριστική κατανάλωση ισχύος τόσο μικρή όσο 0.8W
Πρότυπο | TWIN612/R |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 640×512 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
Χαρακτηριστικό NETD | <40mK |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 25Hz/30Hz |
Χρόνος ξεκινήματος | 6s |
Αναλογικό βίντεο | PAL/NTSC |
Ψηφιακό βίντεο | YUV/BT.656/LVDS/USB2.0 |
Επίδειξη εικόνας | 11 στο σύνολο (εκτυφλωτικό/λάβα/σίδηρος Ironbow/Aqua/Hot/ιατρικός/αρκτικός/ουράνιο τόξο 1/ουράνιο τόξο 2/κόκκινο - καυτός/μαύρος καυτός) |
Αλγόριθμος εικόνας | NUC/3D/2D/DRC/EE |
Ηλεκτρικές προδιαγραφές | |
Τυποποιημένη εξωτερική διεπαφή | 50pin_HOURS |
Διεπαφή επικοινωνίας | RS232/USB2.0 |
Τάση ανεφοδιασμού | 4~5.5V |
Χαρακτηριστική κατανάλωση ισχύος | 0.8W |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10℃~50℃ |
Σειρά μέτρησης θερμοκρασίας | -20℃~150℃, 0℃~550℃ |
Ακρίβεια μέτρησης θερμοκρασίας | Μεγαλύτερος ±2℃ ή ±2% |
SDK | Παράθυρα/Linux Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 25.4×25.4×35 (χωρίς φακό) |
Βάρος | 25g (χωρίς φακό) |
Περιβαλλοντική προσαρμοστικότητα | |
Λειτουργούσα θερμοκρασία | -40℃~+70℃ |
Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
Υγρασία | 5%~95%, non-condensing |
Δόνηση | 5.35grms, άξονας 3 |
Κλονισμός | Μισό κύμα ημιτόνου, 40g/11ms, 3 άξονας, κατεύθυνση 6 |
Οπτική | |
Προαιρετικός φακός | Σταθερός αθερμικός: 13mm |
Η ενότητα θερμικής λήψης εικόνων TWIN612/R εφαρμόζεται στον τομέα Thermography, του ελέγχου ασφάλειας, UAV των ωφέλιμων φορτίων, των ρομπότ, του ευφυούς υλικού, ADAS, της πυρόσβεσης & της διάσωσης
1. Σύγκριση των δροσισμένων & μη ψυχόμενων τεχνολογιών θερμικής λήψης εικόνων
Όταν ο δροσισμένος υπέρυθρος θερμικός ανιχνευτής λειτουργεί, το cryocooler του λειτουργεί πρώτα για να μειώσει η ίδια τη θερμοκρασία, έτσι ώστε ο αισθητήρας έχει την υψηλότερη ευαισθησία, την υψηλότερη ακρίβεια, το μικρότερο λάθος και την ευρύτερη σειρά θερμοκρασίας ανίχνευσης κατά το ανίχνευση ενός στόχου. Λόγω της υψηλής ακρίβειας, του μικρού λάθους και της υψηλής ευαισθησίας της, η δροσισμένη κάμερα θερμικής λήψης εικόνων κάνει τα πιό αξιόπιστα αποτελέσματα ανίχνευσης. Ενώ από αυτήν την άποψη, οι μη ψυχόμενοι υπέρυθροι θερμικοί αισθητήρες δεν μπορούν να φθάσουν σε τέτοια πρότυπα, ειδικά η μη-ομοιομορφία της μη ψυχόμενης υπέρυθρης εστιακής σειράς αεροπλάνων έχει μια μεγάλη επιρροή στο λάθος μέτρησης.
