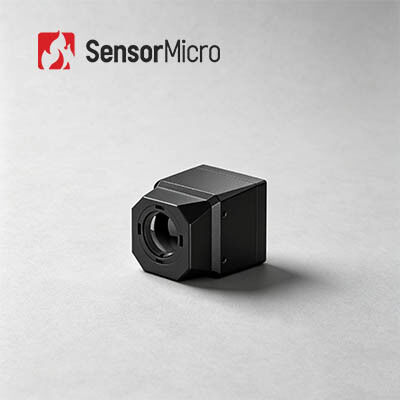

Ελαφρύ πυρήνας θερμικής κάμερας LWIR με ανάλυση 256×192 και 12μm pixel pitch uncooled infrared camera module

  • Lightweight LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch Uncooled Infrared Camera Module
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου MICO212
Ποσότητα παραγγελίας min 1 ΚΟΜΜΑΤΙ
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 256x192 Σταθερή κατανάλωση ενέργειας ≤550mW@5V, 23±3℃
Φασματικό εύρος 8~14μm Pixel Pitch 12μm
NETD ≤30mK/F1,0/25℃ FOV 17,5°(Υ)×13,2°(V)
Επισημαίνω

Ελαφρύς πυρήνας καμερών LWIR θερμικός

,

640x512 θερμικός πυρήνας καμερών ανιχνευτών

,

Μη ψυχόμενη υπέρυθρη θερμική ενότητα ανιχνευτών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Ελαφρύς Θερμικός Πυρήνας Κάμερας LWIR με Ανεξάρτητο Υπέρυθρο Ανιχνευτή 256×192/12μm
Μονάδα Θερμικής Απεικόνισης LWIR με Ανεξάρτητο Υπέρυθρο Ανιχνευτή 256x192 12μm
Ο υπερ-συμπαγής ανεξάρτητος πυρήνας κάμερας υπερύθρων MICO212 είναι μια υψηλά ολοκληρωμένη λύση θερμικής απεικόνισης κατασκευασμένη με ανιχνευτή υπερύθρων ανάλυσης 256×192, βήματος pixel 12μm και οπτικό φακό 10mm με οπτικό πεδίο 17.5°×13.2°. Ενσωματώνοντας μια πλακέτα επεξεργασίας εικόνας και δομικά εξαρτήματα υψηλής αντοχής σε έναν υπερ-μικρό, ελαφρύ παράγοντα μορφής, αυτός ο πυρήνας κάμερας παρέχει σταθερή αναλογική και ψηφιακή έξοδο βίντεο μέσω διεπαφών CVSB, USB και MIPI. Διαθέτοντας χαμηλή κατανάλωση ενέργειας, βελτιστοποιημένη απόδοση SWaP (Μέγεθος, Βάρος και Ισχύς) και οικονομικά αποδοτικό σχεδιασμό, εξαλείφει την πολύπλοκη δευτερογενή ανάπτυξη, συντομεύει τους κύκλους ενσωμάτωσης συστημάτων και μειώνει αποτελεσματικά τα τεχνικά και κόστους όρια για διάφορα έργα ενσωμάτωσης υπέρυθρης θερμικής απεικόνισης.
Κύρια Χαρακτηριστικά
  • Οικονομικά Αποδοτική Λύση για Απαιτήσεις Χαμηλού Κόστους
    • Εξοπλισμένο με αυτο-αναπτυγμένο ανεξάρτητο υπέρυθρο ανιχνευτή 256×192/12μm, προσφέροντας σαφές πλεονέκτημα κόστους
    • Ενσωματωμένο με αποκλειστικό τσιπ ASIC για υψηλή ενεργειακή απόδοση
  • Βελτιστοποιημένος Σχεδιασμός SWaP
    • Υπερ-συμπαγές μέγεθος: μόνο 22.2×22.2×28.4mm (χωρίς φακό)
    • Ελαφρύ: μόνο 16±2g
    • Χαμηλή κατανάλωση ενέργειας: 550mW
  • Εύκολη Ανάπτυξη & Γρήγορη Ενσωμάτωση
    • Παρέχει εγγενή αναλογική ή ψηφιακή έξοδο βίντεο, υποστηρίζοντας πρότυπα CVSB/USB/MIPI — δεν απαιτείται επιπλέον ανάπτυξη
    • Εύκολη τοποθέτηση με ελάχιστη προσπάθεια δομικού σχεδιασμού
Προδιαγραφές Προϊόντος
Μοντέλο MICO212
Ανιχνευτής Υπερύθρων Ευαίσθητο Υλικό: VOx
Ανάλυση: 256×192
Μέγεθος Pixel: 12μm
NETD: ≤30mK/F1.0/25℃
Φασματική Απόκριση: 8~14μm
Οπτικός Φακός Εστίαση/F#: 10mm/F1.0-FF
FOV: 17.5°(Ο)×13.2°(Κ)
Εύρος Ανίχνευσης (8 pixels): 99m (άτομο ύψους 5'11")
360m (όχημα 4μm×3μm)
Τύπος: Σταθερής Εστίασης Αθερμικός
Σφράγιση/Επίστρωση πρώτου φακού: IP67/HD
Επεξεργασία Εικόνας Αναλογικό Βίντεο: PAL(προεπιλογή) / NTSC
Ψηφιακό Βίντεο: USB
Χρόνος Εκκίνησης: ≤6s
Αλγόριθμος Εικόνας: NUC/3D/2D/DRC/EE/SFFC
Ψευδοχρώμα: 11 τύποι - προσαρμόσιμοι
Ηλεκτρική Διεπαφή Τυπική Εξωτερική Διεπαφή: Διεπαφή 3PIN (A1251-WV-S-3P) | Διεπαφή 9PIN(A1251-WV-S-9P)
Διεπαφή Βίντεο: CVBS | USB
Τροφοδοσία: DC: 5V~24V
Τροφοδοσία Τάση Τροφοδοσίας: DC: 5V~24V
Σταθερή Κατανάλωση Ενέργειας: ≤550mW@5V, 23±3℃
Μηχανικά Διάσταση: ≤22.2mm×22.2mm×28.4mm (Μ×Π×Υ)
Βάρος: <16±2g
Περιβαλλοντική Προσαρμοστικότητα Θερμοκρασία Λειτουργίας: -40℃~+70℃
Θερμοκρασία Αποθήκευσης: -45℃~+85℃
Υγρασία: 5%~95%, χωρίς συμπύκνωση
Δόνηση: Τυχαία Δόνηση, 5.35grms, 3 άξονες
Κρούση: Ημιτονοειδές Κύμα, 40g/11ms, 3 Άξονες, 6 Κατευθύνσεις
Πιστοποίηση: ROHS2.0/REACH
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης MICO212 εφαρμόζεται στους τομείς της Θερμογραφίας, της Παρακολούθησης Ασφαλείας, των Ρομπότ, του Έξυπνου Υλικού, του ADAS, της Πυρόσβεσης & Διάσωσης κ.λπ.
Τα Πλεονεκτήματά μας
  • Διαφοροποιημένο Χαρτοφυλάκιο Προϊόντων
  • Βαθιά Τεχνική Εξειδίκευση
  • Αυστηρή Επικύρωση Αξιοπιστίας Εξασφαλίζει Διασφάλιση Ποιότητας
  • Εστίαση στην Καινοτομία και την Πρακτική Εφαρμογή στην Υπέρυθρη Ανίχνευση
  • Επαγγελματική Τεχνική Υποστήριξη και Υπηρεσίες Κοινής Ανάπτυξης
Συχνές Ερωτήσεις
Σύγκριση Τεχνολογιών Θερμικής Απεικόνισης Ψυχόμενης & Ανεξάρτητης
Όταν ο ψυχόμενος υπέρυθρος ανιχνευτής λειτουργεί, ο κρυοψύκτης του λειτουργεί πρώτα για να μειώσει τη δική του θερμοκρασία, ώστε ο αισθητήρας να έχει υψηλότερη ευαισθησία, υψηλότερη ακρίβεια, μικρότερο σφάλμα και ευρύτερο εύρος θερμοκρασίας ανίχνευσης κατά την ανίχνευση ενός στόχου. Λόγω της υψηλής ακρίβειας, του μικρού σφάλματος και της υψηλής ευαισθησίας του, η ψυχόμενη κάμερα θερμικής απεικόνισης δίνει πιο αξιόπιστα αποτελέσματα ανίχνευσης. Ενώ από αυτή την άποψη, οι ανεξάρτητοι υπέρυθροι αισθητήρες δεν μπορούν να φτάσουν σε τέτοιο πρότυπο, ειδικά η μη ομοιομορφία του ανεξάρτητου πίνακα εστιακού επιπέδου υπερύθρων έχει μεγάλη επίδραση στο σφάλμα μέτρησης.
