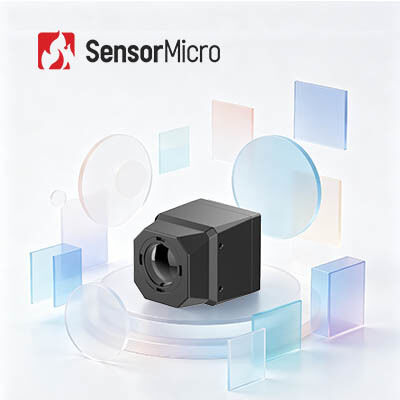

Πυρήνας Θερμικής Κάμερας LWIR με Ανάλυση 256×192 και Pixel Pitch 12μm για Εξαιρετικά Συμπαγείς Έξυπνες Κάμερες Ασφαλείας

  • LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch for Ultra-Compact Smart Security
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου MICO212
Ποσότητα παραγγελίας min 1 ΚΟΜΜΑΤΙ
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 256×192 Κατανάλωση ρεύματος ≤550mW@5V
Φασματικό εύρος 8~14μm Pixel Pitch 12μm
NETD ≤30mK/F1,0/25℃ Τάση τροφοδοσίας DC: 5V~24V
Επισημαίνω

Πυρήνας καμερών θερμικής λήψης εικόνων LWIR

,

640x512 πυρήνας καμερών ανιχνευτών LWIR

,

12uM θερμικός πυρήνας καμερών ανιχνευτών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Κέντρο θερμικής κάμερας LWIR με ανιχνευτή υπέρυθρου 256×192 μm για έξυπνη ασφάλεια
Επισκόπηση του προϊόντος

Ο πυρήνας της υπέρυθρης κάμερας MICO212 ενσωματώνει έναν ανιχνευτή υπέρυθρης ανάλυσης 256 × 192, οπτικό φακό 10 mm (FOV: 17,5 ° × 13,2 °), πλατφόρμα επεξεργασίας εικόνας και δομικά στοιχεία υψηλής αντοχής.Μεταδίδει αναλογικό ή ψηφιακό βίντεο σε πλατφόρμες back-end, μειώνοντας σημαντικά τους κύκλους ολοκλήρωσης, ενώ παράλληλα προσφέρει μια οικονομικά αποδοτική λύση θερμικής απεικόνισης.

Βασικά χαρακτηριστικά
  • Αποδοτική λύση:Εφοδιασμένο με αυτο-αναπτυγμένο ανιχνευτή υπέρυθρων 256×192/12μm χωρίς ψύξη και ειδικό τσιπ ASIC για υψηλή ενεργειακή απόδοση
  • Βελτιωμένο σχεδιασμό SWaP:Υπερ-σύνθετο μέγεθος (22,2×22,2×28,4 mm χωρίς φακό), ελαφρύ βάρος (16±2g), χαμηλή κατανάλωση ενέργειας (550mW)
  • Εύκολη ανάπτυξη και γρήγορη ενσωμάτωση:Εθνική αναλογική ή ψηφιακή έξοδος βίντεο που υποστηρίζει πρότυπα CVSB/USB/MIPI με ελάχιστη δομική προσπάθεια σχεδιασμού
Προδιαγραφές προϊόντος
Σχήμα MICO212
Ανιχνευτής υπέρυθρων Ευαίσθητο υλικό: VOx
Ανάλυση: 256×192
Μέγεθος pixel: 12μm
ΔΕΔ: ≤ 30mK/F1.0/25°C
Φασματική ανταπόκριση: 8~14μm
Οπτικοί φακοί Εστίαση/F#: 10mm/F1.0-FF
Δύναμη εκτόξευσης
Πεδίο ανίχνευσης (8 pixel): 99m (άτομο), 360m (οχήμα)
Τύπος: Αθερμική σταθερή εστίαση
Πρώτη σφραγίδα/περιορισμός φακού: IP67/HD
Επεξεργασία εικόνας Αναλογικό βίντεο: PAL (προεπιλεγμένο) / NTSC
Ψηφιακό βίντεο: USB
Χρόνος εκκίνησης: ≤ 6 δευτερόλεπτα
Αλγόριθμος εικόνας: NUC/3D/2D/DRC/EE/SFFC
Ηλεκτρική διεπαφή Τυπική εξωτερική διεπαφή: 3PIN (A1251-WV-S-3P)
Διασύνδεση βίντεο: CVBS.
Ηλεκτρική τροφοδοσία Δυναμική τάση παροχής: DC: 5V~24V
Συνεχή κατανάλωση ισχύος: ≤ 550mW@5V, 23±3°C
Μηχανικές Μέγεθος: ≤ 22,2 mm × 22,2 mm × 28,4 mm (L × W × H)
Βάρος: < 16±2g
Προσαρμοστικότητα στο περιβάλλον Θερμοκρασία λειτουργίας: -40°C~+70°C
Θερμοκρασία αποθήκευσης: -45°C+85°C
Υγρασία: 5%~95%, μη συμπυκνωτική
Δονήσεις: τυχαίες δονήσεις, 5,35gms, 3-άξονας
Εμφάνιση: μισό κύμα sinus, 40g/11ms, 3 άξονες, 6 κατευθύνσεις
Πιστοποίηση ROHS2.0/REACH
Βιομηχανικές εφαρμογές

Θερμογραφία, Παρακολούθηση ασφαλείας, ρομπότ, ευφυές υλικό, ADAS, πυροσβεστική και διάσωση

Τα Πλεονεκτήματά Μας
  • Εσωτερικές τεχνολογίες ανιχνευτών υπέρυθρου:8 ιντσών 0,11μm VOx Uncooled, 8 ιντσών 0,5μm MCT Cooled, 8 ιντσών 0,5μm T2SL ψύκνωσης υπέρυθρων ανιχνευτών
  • Ικανότητα παραγωγής:6 εκατ. αυτοσχεδιασμένοι ανιχνευτές υπέρυθρων ετησίως
  • Κατασκευαστικές εγκαταστάσεις:30Εγκατάσταση κατασκευής ημιαγωγών, έκτασης 20.000 τ.μ. καθαρού χώρου
Συχνές Ερωτήσεις
Αρχή λειτουργίας της οπτικής απεικόνισης αερίων

Η οπτική απεικόνιση αερίων είναι μια τεχνολογία υπέρυθρου που απεικονίζει αόρατα βιομηχανικά αέρια.Οι θερμικές κάμερες υπέρυθρου μετατρέπουν αυτή την ακτινοβολία σε ορατές εικόνες με βάση τις διαφορές θερμοκρασίας ή ακτινοβολίας.

Η απορρόφηση αερίου σε συγκεκριμένα μήκη κύματος δημιουργεί διαφορές ακτινοβολίας μεταξύ αερίου και φόντου.Ανίχνευση διαρροής αερίου Υποκόκκινοι ανιχνευτές με στενότατα φίλτρα λαμβάνουν υποκόκκινες ζώνες κοντά σε κορυφές απορρόφησης αερίου, μετατρέποντας το αέριο σε ορατές εικόνες μέσω διαφορών ακτινοβολίας.

Οι οπτικές κάμερες απεικόνισης αερίων ανιχνεύουν γρήγορα διαρροές αερίου χωρίς να σταματούν οι γραμμές παραγωγής, εντοπίζοντας διαφορές ακτινοβολίας και απεικονίζοντας την παρουσία αερίου για να εντοπίζουν με ακρίβεια τις πηγές διαρροής.
