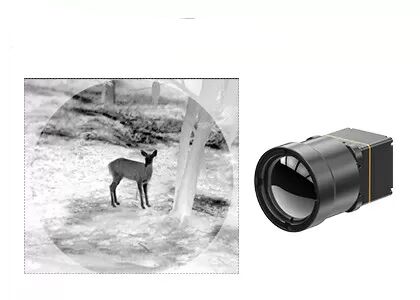

Σαφής πυρήνας καμερών θερμικής λήψης εικόνων LWIR με 640x512 12μM υπέρυθροι ανιχνευτές

Ενότητα θερμικής λήψης εικόνων LWIR με 640x512 12μM υπέρυθροι ανιχνευτές για υπαίθρια

TWIN612 η θερμική ενότητα είναι ένα νέο προϊόν άφιξης που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων. Ενσωματώνει μη ψυχόμενο υπέρυθρο ανιχνευτή συσκευασίας 640×512/12µm τον κεραμικό. Με χαρακτηριστικό NETD<40mk, η θερμική ενότητα TWIN612 θα μπορούσε να παρουσιάσει τη σαφέστερη, αιχμηρότερη και πιό λεπτομερή εικόνα.

Με τη σειρά μέτρησης θερμοκρασίας -20℃~150℃/0~550℃, την ακρίβεια ±2℃ ή ±2% και το ποσοστό πλαισίων μέχρι 30Hz, η θερμική ενότητα εγγυάται την ομαλή θερμική εικόνα και την ακριβή μέτρηση θερμοκρασίας.

Η θερμική ενότητα TWIN612 έχει τα πλεονεκτήματα του συμπαγούς σχεδίου, της ελαφριών δομής και της κατανάλωσης ισχύος τόσο χαμηλών όσο 0.8w. Με τους ενισχυμένους αλγορίθμους εικόνας και τη λειτουργία μέτρησης θερμοκρασίας, η θερμική ενότητα TWIN612 παρουσιάζει τις σταθερότερες εικόνες και την ακριβή θερμοκρασία.

Η κεραμική διαδικασία συσκευασίας είναι παρόμοια με τη συσκευασία μετάλλων, η οποία είναι μια ώριμη υπέρυθρη τεχνολογία συσκευασίας ανιχνευτών. Έναντι της συσκευασίας μετάλλων, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν πολύ. Κατά συνέπεια, η θερμική ενότητα TWIN612 θα μπορούσε να εφαρμοστεί στις βιομηχανίες που έχουν τις ακριβείς απαιτήσεις στο μέγεθος, το βάρος και την κατανάλωση ισχύος.

- Μίνι μέγεθος: 25.4mm×25.4mm×35mm
- Ελαφρύς: 25g
- Χαρακτηριστικό NETD<40mk> - αιχμηρή, σαφής θερμική λήψη εικόνων
- Χαρακτηριστική κατανάλωση ισχύος τόσο μικρή όσο 0.8W


Η ενότητα θερμικής λήψης εικόνων TWIN612/R εφαρμόζεται στον τομέα Thermography, του ελέγχου ασφάλειας, UAV των ωφέλιμων φορτίων, των ρομπότ, του ευφυούς υλικού, ADAS, της πυρόσβεσης & της διάσωσης


1. Αρχή εργασίας της οπτικής απεικόνισης αερίου

Η οπτική απεικόνιση αερίου είναι ένα είδος υπέρυθρης τεχνολογίας που θα μπορούσε να δει τα αόρατα βιομηχανικά αέρια.

Όλα τα αντικείμενα στη φύση η της οποίας θερμοκρασία είναι υψηλότερη από απόλυτο μηδέν (- 273.15°C) μπορούν να εκπέμψουν την υπέρυθρη ακτινοβολία. Η ένταση της υπέρυθρης ακτινοβολίας εξαρτάται από τη θερμοκρασία στόχων. Η υπέρυθρη θερμική κάμερα μετατρέπει την αόρατη υπέρυθρη ακτινοβολία στις ορατές υπέρυθρες εικόνες σύμφωνα με τη διαφορά θερμοκρασίας ή τη διαφορά ακτινοβολίας μεταξύ του στόχου και του υποβάθρου ή μεταξύ των διάφορων μερών του στόχου.

Μετά από να απορροφήσει την υπέρυθρη ακτινοβολία στα συγκεκριμένα μήκη κύματος, η υπέρυθρη διαφορά ακτινοβολίας θα προκαλέσει μεταξύ του αερίου και του υποβάθρου.

Ο υπέρυθρος ανιχνευτής ανίχνευσης διαρροών αερίου με το ενσωματωμένο περιορισμένης ζώνης φίλτρο λαμβάνει μόνο την υπέρυθρη ζώνη κοντά στην υπέρυθρη αιχμή απορρόφησης αερίου, και μπορεί να μετατρέψει το αέριο στις ορατές υπέρυθρες εικόνες μέσω της διαφοράς ακτινοβολίας μεταξύ του αερίου και του υποβάθρου.

Η οπτική κάμερα απεικόνισης αερίου μπορεί γρήγορα να ανιχνεύσει το αέριο χωρίς προσωρινά να σταματήσει τη γραμμή παραγωγής με τον προσδιορισμό της υπέρυθρης διαφοράς ακτινοβολίας μεταξύ του αερίου και του υποβάθρου και την απεικόνιση του αερίου εάν η διαρροή υπάρχει, και εντοπίζει ακριβώς την πηγή διαρροής.
