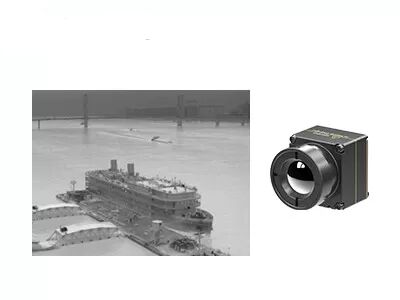

Μικροσκοπικός πυρήνας 640x512 12um καμερών μεγέθους μη ψυχόμενος υπέρυθρος για UAV τα ωφέλιμα φορτία

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL612R υπέρ
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ισχύος 0,7w
Φασματικό εύρος 8~14μm Πίσσα εικονοκυττάρου 12μm
Χαρακτηριστικό NETD ≤40mk Ρυθμός καρέ 30Hz
Υψηλό φως

Υπέρυθρος πυρήνας 640x512 καμερών

,

Υπέρυθρος πυρήνας 12um καμερών

,

UAV θερμική κάμερα κηφήνων ωφέλιμων φορτίων

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μικροσκοπικός πυρήνας 640x512 12um καμερών μεγέθους μη ψυχόμενος υπέρυθρος για UAV τα ωφέλιμα φορτία


Περιγραφή προϊόντων


Σαν κύριο κατασκευαστή των δροσισμένων μη ψυχόμενων υπέρυθρων ανιχνευτών & των θερμικών ενοτήτων, η σφαιρική τεχνολογία developes ένα μικροσκοπικό μέγεθος και η ελαφριά υπέρυθρη θερμική λήψη εικόνων αφαιρούν τον πυρήνα iTL612R υπέρ, το οποίο είναι η συμπαγής έκδοση του υπέρυθρου πυρήνα iTL612R καμερών.

Πλήρως προσανατολισμένο για το ανταλλαγή-γ (μέγεθος-βάρος-και το δύναμη-κόστος), το μέγεθος και το βάρος του υπέρ υπέρυθρου πυρήνα καμερών iTL612R ήταν ήδη στην πρώτη γραμμή στη βιομηχανία. Είναι η καλύτερη επιλογή για τους πελάτες που πρέπει να περιορίσουν τις απαιτήσεις στο μέγεθος και το βάρος κατά το ενσωμάτωση των κηφήνων τους.

Παρέχοντας το 640×512/12μm μόνος-αναπτυγμένο γκοφρέτα-ισόπεδο υπέρυθρο ανιχνευτή, το βαθμό IP67 προστασίας φακών, την έκδοση απεικόνισης και μέτρησης θερμοκρασίας, και τις διάφορες λύσεις SDK, το iTL612R που η υπέρ θερμική ενότητα αποκρίνεται στους διαστημικούς περιορισμούς με το μικρότερο μέγεθος και το ελαφρύς, επιτυγχάνει τη μακρύτερη διάρκεια ζωής μπαταρίας με την πιό μικρή κατανάλωση ισχύος, υπερνικά τα προβλήματα ολοκλήρωσης στον τομέα καταναλωτικών ηλεκτρονικά, και παρέχει περισσότερες λύσεις για τα συμπαγή και φορητά προϊόντα.

Αναπτύσσεται ειδικά για τον τομέα της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της βοήθειας στην καταστροφή & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.


Κύρια χαρακτηριστικά γνωρίσματα


Συμπαγές & ελαφρύ σχέδιο
• Μέγεθος: 17mm×17mm×22mm (με το φακό 9.1mm)
• Βάρος: 13g (με το φακό 9.1mm)
• Κατανάλωση ισχύος τόσο μικρή όσο 0.7W
Σαφής εικόνα & ακριβής ραδιομετρία
• Ολοκαίνουργιος αλγόριθμος διαδικασίας εικόνας: NUC/3DNR/DNS/DRC/EE
• Παράθυρα υποστήριξης/Linux/ARM SDK
• Υποστήριξη περιφερειακή, μέτρηση θερμοκρασίας σημείου & ισόθερμου
Διάφορες διεπαφές για την εύκολη ολοκλήρωση
• DVP/LVDS/USB2.0 διεπαφές, παραγωγή στοιχείων εικόνας RAW/YUV, έλεγχος τμηματικών λιμένων


Προδιαγραφές προϊόντων



Πρότυπο iTL612R υπέρ
Απόδοση ανιχνευτών IR
Ευαίσθητο υλικό Οξείδιο βαναδίου
Ψήφισμα 640×512
Μέγεθος εικονοκυττάρου 12μm
Φασματική σειρά 8~14μm
Χαρακτηριστικό NETD ≤40mk
Επεξεργασία εικόνας
Ποσοστό πλαισίων 30Hz
Χρόνος ξεκινήματος 5s
Ψηφιακό βίντεο RAW/YUV/BT656
Αλγόριθμος εικόνας Διόρθωση μη-ομοιομορφίας (NUC)
τρισδιάστατη μείωση θορύβου (3DNR)
De-θόρυβος (DNS)
Συμπίεση δυναμικής περιοχής (DRC)
Αύξηση ακρών (EE)
Επίδειξη εικόνας Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα
Λογισμικό PC
ICC λογισμικό Έλεγχος ενότητας & τηλεοπτική επίδειξη
Ηλεκτρικές προδιαγραφές
Τυποποιημένη εξωτερική διεπαφή 30Pin_HOURS: DF40C-30DP-0.4V (51), (ΩΡΕΣ, αρσενικό)
Πίνακας επέκτασης USB Τύπος-γ
Διεπαφή επικοινωνίας RS232-TTL/USB2.0
Ψηφιακή τηλεοπτική διεπαφή CMOS8/USB2.0
Τάση ανεφοδιασμού 4.0-5.0V Β VDC
Χαρακτηριστική κατανάλωση ισχύος 0.7W
Μέτρηση θερμοκρασίας
Λειτουργούσα σειρά θερμοκρασίας -10°C~+50°C
Σειρά μέτρησης θερμοκρασίας -20°C~+150°C, 0°C~550°C Προσαρμογή και επέκταση υποστήριξης
Ακρίβεια μέτρησης θερμοκρασίας Μεγαλύτερος ±2°C ή ±2% (@23℃±3℃)
Περιφερειακή μέτρηση θερμοκρασίας Μέγιστο, ελάχιστο και μέση τιμή υποστήριξης της περιφερειακής θερμοκρασίας παραγωγής
SDK Παράθυρα υποστήριξης/Linux/ARM Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία
Φυσικά χαρακτηριστικά
Μέγεθος (χιλ.) 17×17×22 (με το φακό 9.1mm)
Βάρος 13g (με το φακό 9.1mm)
Περιβαλλοντική προσαρμοστικότητα
Λειτουργούσα θερμοκρασία -40°C~+70°C
Θερμοκρασία αποθήκευσης -45°C~+85°C
Υγρασία 5%~95%, Non-condensing
Δόνηση 5.35grms, άξονας 3
Κλονισμός Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση
Πιστοποιητικά ROHS2.0/REACH
Οπτική
Προαιρετικός φακός Σταθερή εστίαση αθερμική: 9.1mm



Βιομηχανικές εφαρμογές


Η υπέρ ενότητα θερμικής λήψης εικόνων iTL612R μπορεί να ενσωματωθεί UAV στα ωφέλιμα φορτία και τις φορετές συσκευές έτσι ώστε χρησιμοποιείται ευρέως στους τομείς της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
Μικροσκοπικός πυρήνας 640x512 12um καμερών μεγέθους μη ψυχόμενος υπέρυθρος για UAV τα ωφέλιμα φορτία 0

Σφαιρική τεχνολογία αισθητηρίων


Μικροσκοπικός πυρήνας 640x512 12um καμερών μεγέθους μη ψυχόμενος υπέρυθρος για UAV τα ωφέλιμα φορτία 1
Μικροσκοπικός πυρήνας 640x512 12um καμερών μεγέθους μη ψυχόμενος υπέρυθρος για UAV τα ωφέλιμα φορτία 2


FAQs


1. Τι είναι ψευδο χρώμα;
Το ψευδο χρώμα, αποκαλούμενο επίσης ψεύτικο χρώμα, η θερμική διανομή των αντικειμένων μπορεί να μετασχηματιστεί στις οπτικές εικόνες από το υπέρυθρο σύστημα θερμικής λήψης εικόνων και να επιδειχθεί στο όργανο ελέγχου στο γκρίζο επίπεδο ή το ψευδο χρώμα. Κατά συνέπεια η διανομή θερμοκρασίας των αντικειμένων μπορεί να ληφθεί. Για να διευκολύνει τους ανθρώπους να αναλύσουν εύκολα μια θερμική εικόνα οπτικά αντιπροσωπεύεται χρησιμοποιώντας τα ψεύτικα χρώματα που αντιπροσωπεύουν τη διαφορά στη θερμοκρασία.

2. Πόσους το ψευδο χρώμα μπορεί ενότητα θερμικής λήψης εικόνων GST να προσφέρει;
- Εκτυφλωτικός
- Λάβα
- Ironbow
- Καυτός σίδηρος
- Ιατρικός
- Αρκτικός
- Rainbow1
- Rainbow2
- Κόκκινος - καυτός
- Εκτυφλωτικός

3. Αρχή εργασίας της υπέρυθρης εστιακής σειράς αεροπλάνων
Μια σειρά φωτοευαίσθητων στοιχείων τακτοποιείται στον εστιακό ανιχνευτή σειράς αεροπλάνων. Οι υπέρυθρες ακτίνες που εκπέμπονται από το άπειρο είναι imaged σε αυτά τα φωτοευαίσθητα στοιχεία της εστιακής σειράς αεροπλάνων μέσω του οπτικού συστήματος. Ο ανιχνευτής μετατρέπει το φωτεινό σήμα σε ένα ηλεκτρικό σήμα και εκτελεί την ακέραια ενίσχυση, τη δειγματοληψία, τον απομονωτή παραγωγής και το πολλαπλασιάζοντας σύστημα, και στέλνεται τελικά στο σύστημα παρακολούθησης για να διαμορφώσει μια εικόνα.
