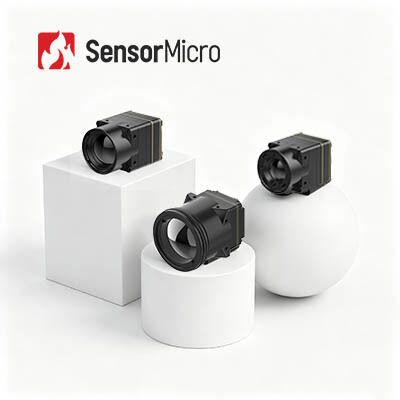

Μη ψύκνωτος πυρήνας υπέρυθρης κάμερας με ανάλυση 640x512 8μm Pixel Pitch και ≤30mK NETD για φορητές συσκευές
| Τόπος καταγωγής | Wuhan, επαρχία Hubei, Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL608 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Κατανάλωση ρεύματος | 0,4W | Φασματικό εύρος | 8~14μm |
|---|---|---|---|
| Τυπικό NETD | ≤30mK | Pixel Pitch | 12μm |
| Ψήφισμα | 640x512 | Ρυθμός καρέ | 30/50Hz |
| Επισημαίνω | Υπέρυθρος πυρήνας 640x512 καμερών,Υπέρυθρος πυρήνας 12um καμερών,UAV θερμική κάμερα κηφήνων ωφέλιμων φορτίων |
||
Περιγραφή προϊόντων
Μη ψυγμένο πυρήνα υπέρυθρης κάμερας 640x512 8μm Ενσωματωμένο σε φορητές συσκευές και συσκευές περιορισμένου χώρου
Ο πυρήνας υπέρυθρου iTL608 επαναπροσδιορίζει τη βελτιστοποίηση SWaP μικροσκοπικής θερμικής απεικόνισης, επιτυγχάνοντας κορυφαία στον κλάδο συμπαγή και ελαφριά, διατηρώντας παράλληλα επαγγελματικές επιδόσεις απεικόνισης.Με ένα μικροσκοπικό αποτύπωμα 13 × 13 × 18.3 mm και ελαφρύ βάρος 6,7±1,5 γραμμάρια, αντιπροσωπεύει έναν από τους πιο ενσωματώσιμους θερμικούς πυρήνες στην κατηγορία του, καθιστώντας τον ιδανικό για υπερ-μεταφορικά και περιορισμένο χώρο σχεδιασμού συσκευών.
Χρησιμοποιώντας την τεχνολογία 8μm ultra-fine pixel και την εγγενή ανάλυση 640 × 512, ο πυρήνας παρέχει εξαιρετικά λεπτομερείς θερμικές εικόνες,ενώ η βαθμολογία NETD ≤30mK εγγυάται εξαιρετική ακρίβεια ανίχνευσης θερμοκρασίας σε όλο το φάσμα 8-14μm LWIRΓρήγορη εκκίνηση, ρυθμιζόμενες ταχύτητες καρέ και έξυπνοι αλγόριθμοι διόρθωσης εικόνας εξασφαλίζουν αξιόπιστη απεικόνιση σε πραγματικό χρόνο.λειτουργεί άψογα σε ακραίες συνθήκες με πλούσια περιφερειακή συμβατότητα για να υποστηρίξει την απρόσκοπτη ενσωμάτωση σε διάφορα φορητά θερμικά συστήματα.
Βασικά χαρακτηριστικά
Εξαιρετικά ελαφρύ σχέδιο
- Συμπληρωματικά μεγέθη 13 × 13 × 18,3 mm και βάρος 6,7 ± 1,5 g (συμπεριλαμβανομένων των φακών 6 mm)
- Μεταξύ των υψηλότερων επιπέδων ολοκλήρωσης στην κατηγορία του
Υψηλή ευαισθησία, ακριβής ανίχνευση
- 8μm εξαιρετικά μικρό μέγεθος pixel με ανάλυση 640 × 512, παρέχοντας λεπτές λεπτομέρειες και καθαρές εικόνες
- Τυπική NETD ≤ 30mK, που επιτρέπει την αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
Απλουστευμένη ανάπτυξη, ταχεία ολοκλήρωση
- Πολλαπλές επιλογές οπτικών φακών που είναι διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής
- Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας, συμπεριλαμβανομένων των MIPI / USB 2.0 / BT.656
- Έκδοση δεδομένων εικόνας RAW και YUV, με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
| Σχήμα | ΙΤL608 |
|---|---|
| Δείκτες ανιχνευτών υπέρυθρων | |
| Ευαίσθητο υλικό | VOx |
| Απόφαση | 640×512 |
| Μέγεθος pixel | 8 μm |
| Φασματική ανταπόκριση | 8 μm ~ 14 μm |
| Τυπική NETD | ≤ 30mK |
| Επεξεργασία εικόνας | |
| Ψηφιακό ρυθμό καρέ | 30/50Hz |
| Ώρα εκκίνησης | ≤ 6s |
| Ψηφιακό βίντεο | ΑΡΑ/ΥΥ/ΤΜΠ |
| Αλγόριθμος εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση εικόνας | 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό) |
| Λογισμικό υπολογιστών | |
| Λογισμικό | Η μονάδα ελέγχου και η οθόνη βίντεο |
| Ηλεκτρική | |
| Τυπική εξωτερική διεπαφή | 34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0 |
| Διασύνδεση επικοινωνίας | Το TTL-232/USB2.0/I2C |
| Ψηφιακή εικόνα | MIPI/USB2.0/BT.656 |
| Πρόσθετη τάση | 4-5,5V |
| Τυπική κατανάλωση ενέργειας | 0.4W |
| Μηχανικές | |
| Μέγεθος (συμπεριλαμβανομένων των φακών) | Με φακό 6 mm: 13 × 13 × 18,3 mm (εξωτερική διάμετρος φακού Φ12,3 mm) Με φακό 8,7 mm: 13 × 13 × 19,8 mm (εξωτερική διάμετρος φακού Φ15,6 mm) Με φακό 16,7 mm: 13 × 13 × 27,9 mm (εξωτερική διάμετρος φακού Φ22,2 mm) Με φακό 30 mm: 13 × 13 × 39 mm (εξωτερική διάμετρος φακού Φ36 mm) |
| Βάρος (συμπεριλαμβανομένων των φακών) | 60,7±1,5g (6mm φακούς) 7.5±1.5g (οθόνη 8,7 mm) 17±1,5g (16,7mm φακός) 42.7±1,5g (30mm φακός) |
| Προσαρμοστικότητα στο περιβάλλον | |
| Θέρμανση λειτουργίας | -40°C~+70°C |
| Θέρμανση αποθήκευσης | -45°C~+85°C |
| Η υγρασία | 5% έως 95%, μη συμπυκνωτικό |
| Δονήσεις | 5.35gms, τυχαία δονήσεις, 3-άξονας |
| Επιπτώσεις | Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικοί φακοί | Σταθερή εστίαση Αθερμική: 6/8.7/16.7/30mm |
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL608 μπορεί να χρησιμοποιηθεί στους τομείς της πυρόσβεσης δασών, της συντήρησης της ηλεκτρικής ενέργειας, της φωτοβολταϊκής επιθεώρησης, της παρακολούθησης της ασφάλειας, των φορητών συσκευών, των φορητών συσκευών και άλλων.
Οι Βασικές μας Δυναμίες
Σταθερή προμήθεια
Με μια σταθερή και αξιόπιστη αλυσίδα εφοδιασμού σε όλο το οικοσύστημα, μπορούμε να ανταποκριθούμε γρήγορα στις απαιτήσεις της αγοράς.
Διατήρηση της καινοτομίας
Με εξειδίκευση στην κατασκευή ανιχνευτών και εμπειρία στη στήριξη της ολοκλήρωσης συστημάτων, αποκτούμε βαθιά γνώση των απαιτήσεων απόδοσης, βελτιστοποιούμε συνεχώς τα σχέδια,και να δημιουργήσουμε έναν ενάρετο κύκλο: Εφαρμογή προϊόντος → Τεχνική ανατροφοδότηση → Αναβάθμιση προϊόντος.
Πλεονέκτημα κόστους
Διαχειριζόμενοι ολόκληρη την αλυσίδα παραγωγής και αξιοποιώντας την αποτελεσματική, μεγάλης κλίμακας παραγωγή, παρέχουμε ανταγωνιστικές τιμές για ένα ευρύ φάσμα εφαρμογών.
Ενημερωτικά ερωτήματα
Τι είναι το Pseudo Color;
Το ψευδοχρώμα, που ονομάζεται επίσης ψευδές χρώμα, μετατρέπει τη θερμική κατανομή των αντικειμένων σε οπτικές εικόνες μέσω του συστήματος θερμικής απεικόνισης υπέρυθρου,εμφανίζεται στην οθόνη σε επίπεδο γκρι ή ψευδοχρώμαΓια να διευκολυνθεί η οπτική ανάλυση των θερμικών εικόνων, αυτές αντιπροσωπεύονται με ψεύτικα χρώματα που υποδεικνύουν διαφορές θερμοκρασίας..
Πόσα ψευδοχρώματα μπορεί να προσφέρει το μοντέλο θερμικής απεικόνισης SensorMicro;
Λευκό Ζεστό, Λάβα, Σιδερένιο τόξο, Ζεστό Σιδερένιο, Ιατρικό, Αρκτικό, Ουράνιο τόξο1, Ουράνιο τόξο2, Κόκκινο Ζεστό, Λευκό Ζεστό
Αρχή λειτουργίας της υποκόκκινης εστιακής σειράς
Μια σειρά φωτοευαίσθητων στοιχείων είναι τοποθετημένη στον ανιχνευτή δέσμης εστιακού επιπέδου.Οι υπέρυθρες ακτίνες που εκπέμπονται από το άπειρο απεικονίζονται σε αυτά τα φωτοευαίσθητα στοιχεία της σειράς εστιακού επιπέδου μέσω του οπτικού συστήματοςΟ ανιχνευτής μετατρέπει το φωτεινό σήμα σε ηλεκτρικό σήμα και εκτελεί ολοκληρωμένη ενίσχυση, δειγματοληψία, αποθήκευση εξόδου και σύστημα πολλαπλασιασμού.και τελικά αποστέλλεται στο σύστημα παρακολούθησης για να σχηματιστεί μια εικόνα.
