Κέντρο θερμικής κάμερας χωρίς ψύξη από οξείδιο του βαναδίου με ανάλυση 640x512 και 12μm pixel pitch σε κατανάλωση ισχύος 0,5W

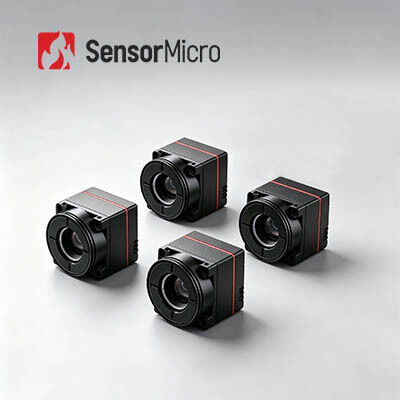

  • Vanadium Oxide Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Pitch at 0.5W Power Consumption
  • Vanadium Oxide Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Pitch at 0.5W Power Consumption
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL612 Pro
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 Ρυθμός καρέ 25/30Hz/50Hz
Κατανάλωση ρεύματος 0,5w Τυπικό NETD ≤40mK
Φασματικό εύρος 8~14μm Pixel Pitch 12μm
Επισημαίνω

Μη ψυχόμενος πυρήνας καμερών κηφήνων θερμικός

,

Θερμική κάμερα κηφήνων οξειδίων βαναδίου

,

Μικροσκοπικός πυρήνας καμερών μεγέθους θερμικός
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Πυρήνας Θερμικής Κάμερας Χωρίς Ψύξη Βαναδίου Οξειδίου Μικροσκοπικό Μέγεθος 640x512/12μm 30Hz
Επισκόπηση Προϊόντος
Ο εξαιρετικά μικροσκοπικός πυρήνας υπέρυθρης κάμερας iTL612Pro είναι εξοπλισμένος με ανιχνευτή επιπέδου πλάκας 640*512/12μm και σχεδιασμένος με εξαιρετικά συμπαγή δομή. Με διατομή μόλις 17,3*17,3 mm και συνολικό βάρος μόλις 13,7g, επαναπροσδιορίζει τα βιομηχανικά πρότυπα SWaP (Μέγεθος, Βάρος και Ισχύς). Ενώ διασφαλίζει υψηλής ποιότητας θερμική απεικόνιση και υποστηρίζει ποικίλες διαμορφώσεις SDK, επιτυγχάνει ακραία σμίκρυνση των βασικών εξαρτημάτων, αντιμετωπίζοντας με ακρίβεια τις απαιτητικές απαιτήσεις συμπαγών υπέρυθρων συστημάτων όσον αφορά το δομικό φορτίο, την ενσωμάτωση συστήματος και την επαναληπτική ανάπτυξη.
Κύρια Χαρακτηριστικά
  • Ασύγκριτη Ελαφρότητα και Ελάχιστο Φορτίο
    • Εξαιρετικά Μικροσκοπικό Μέγεθος: 17,3*17,3*23,4 mm (συμπεριλαμβανομένου φακού 9,1 mm)
    • Εξαιρετικά Ελαφρύ: 13,7±0,5g (συμπεριλαμβανομένου φακού 9,1 mm)
    • Εξαιρετικά Χαμηλή Κατανάλωση Ενέργειας: Έως 0,5W
  • Κύριος Αισθητήρας FPA με Καθαρή Απεικόνιση
    • Ανάλυση 640x512 για ευρεία ενσωμάτωση
    • Βελτιωμένη Ευκρίνεια Εικόνας: Πολλαπλοί αλγόριθμοι εικόνας νέας γενιάς για βελτιωμένη ποιότητα εικόνας
  • Εύκολη Ανάπτυξη & Απρόσκοπτη Ενσωμάτωση
    • Διατίθενται πολλαπλές επιλογές φακών για διάφορα σενάρια εφαρμογής
    • Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας: DVP8, LVDS, MIPI, USB 2.0 και BT.656
    • Έξοδος δεδομένων RAW/YUV/Matrix-TEMP με έλεγχο σειριακής θύρας
Προδιαγραφές Προϊόντος
Μοντέλο iTL612Pro
Ενδείξεις Υπέρυθρων Ανιχνευτών
Ευαίσθητο Υλικό VOx
Ανάλυση 640*512
Μέγεθος Pixel 12μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD ≤40mK
Επεξεργασία Εικόνας
Ψηφιακός Ρυθμός Καρέ 25/30Hz/50Hz
Χρόνος Εκκίνησης ≤5s
Ψηφιακή Βίντεο RAW/YUV/Matrix-TEMP
Αλγόριθμος Εικόνας NUC/3DNR/DNS/DRC/EE
Εμφάνιση Εικόνας 10 (Μαύρο Θερμό/Λευκό Θερμό/Ψευδοχρώμα)
Λογισμικό Η/Υ
Μονάδα Υπέρυθρων Έλεγχος Μονάδας & Εμφάνιση Βίντεο
Ηλεκτρικά
Τυπική Εξωτερική Διεπαφή Διεπαφή 30Pin_HRS: DF40C-30DP-0.4V(51)
Εξωτερική Διεπαφή MIPI Διεπαφή Συνδετήρα Panasonic 34Pin: AXE634124
Διεπαφή Επικοινωνίας TTL-232/USB2.0
Διεπαφή Ψηφιακής Βίντεο DVP8/LVDS/MIPI/USB2.0/BT.656
Τάση Τροφοδοσίας 4.2-5.5V
Τυπική Κατανάλωση Ενέργειας 0.5W
Μέτρηση Θερμοκρασίας
Θερμοκρασία Λειτουργίας -10℃~+50℃
Εύρος Μέτρησης Θερμοκρασίας /
Ακρίβεια Μέτρησης Θερμοκρασίας /
Μερική Μέτρηση Θερμοκρασίας /
SDK /
Μηχανικά
Μέγεθος (συμπεριλαμβανομένου φακού) 17,3*17,3*23,4 (φακός 9,1mm)
17,3*17,3*30,2 (φακός 13mm)
17,3*17,3*38 (φακός 25mm)
17,3*17,3*54 (φακός 45mm)
Βάρος (συμπεριλαμβανομένου φακού) 13,7±0,5g (φακός 9,1mm)
20±0,5g (φακός 13mm)
27,3±0,5g (φακός 25mm)
51±0,5g (φακός 45mm)
Περιβαλλοντική Προσαρμοστικότητα
Θερμοκρασία Λειτουργίας -40℃~+70℃
Θερμοκρασία Αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Δόνηση Συνήθης Δόνηση, Συχνότητα: 10HZ~150HZ~10HZ, Μέγιστη Τιμή: 0,15mm, Αξονική Κατεύθυνση: X, Διάρκεια Αντοχής: 8min/άξονας, Κύκλοι: 2 φορές
Κρούση Ημιτονοειδές Κύμα, 30g/11ms, Κατεύθυνση Κρούσης Άξονας X, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικός Φακός Σταθερής Εστίασης Αθερμικός: 9,1/13/25/45mm
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL612 Pro μπορεί να χρησιμοποιηθεί σε τομείς όπως η Πυρόσβεση Δασών, η Συντήρηση Ηλεκτρικής Ενέργειας, η Επιθεώρηση Φωτοβολταϊκών, η Παρακολούθηση Ασφαλείας, οι Φορητές Συσκευές, οι Φορητές Συσκευές κ.λπ.
Η Γραμμή Προϊόντων μας
  • Υψηλή ευαισθησία και εξαιρετική απόδοση
  • Παγκόσμια κορυφαία τεχνολογία στη βιομηχανία υπέρυθρων
  • Διατίθενται διάφοροι υπέρυθροι ανιχνευτές - τόσο χωρίς ψύξη όσο και με ψύξη υπέρυθροι ανιχνευτές σε διαφορετικές μορφές και μεγέθη pixel
  • Μαζική παραγωγή για γρήγορη παράδοση - τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
1. Σχετικά με τον ανιχνευτή υπέρυθρων με κεραμική συσκευασία
Η διαδικασία κεραμικής συσκευασίας είναι παρόμοια με τη μεταλλική συσκευασία, η οποία είναι μια ώριμη τεχνολογία συσκευασίας υπέρυθρων ανιχνευτών. Σε σύγκριση με τη μεταλλική συσκευασία, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν σημαντικά. Για την κεραμική συσκευασία, το κύκλωμα ανάγνωσής του διαθέτει λειτουργία αυτόματης ρύθμισης της θερμοκρασίας λειτουργίας και δεν απαιτεί σταθεροποίηση TEC.
2. Συσκευασία Επιπέδου Πλάκας
Η συσκευασία επιπέδου πλάκας, γνωστή και ως συσκευασία μεγέθους επιπέδου πλάκας, έχει γίνει ένα σημαντικό μέρος της προηγμένης τεχνολογίας συσκευασίας στη βιομηχανία ημιαγωγών. Η συσκευασία επιπέδου πλάκας (WLP) είναι η διαδικασία ολοκλήρωσης συσκευασίας υψηλού κενού απευθείας σε ολόκληρη την πλάκα MEMS, στη συνέχεια χάραξης και κοπής για την κατασκευή ενός μεμονωμένου υπέρυθρου ανιχνευτή. Εκτελεί τις περισσότερες ή όλες τις διαδικασίες συσκευασίας και δοκιμών απευθείας στην πλάκα υπέρυθρων ανιχνευτών πριν από την κοπή. Είναι μια βελτιωμένη συσκευασία μεγέθους τσιπ που καλύπτει τις ανάγκες για μικρό μέγεθος, ελαφρύ, φορητό, χειροκίνητο, χαμηλή τιμή και υψηλή αποδοτικότητα παραγωγής.
