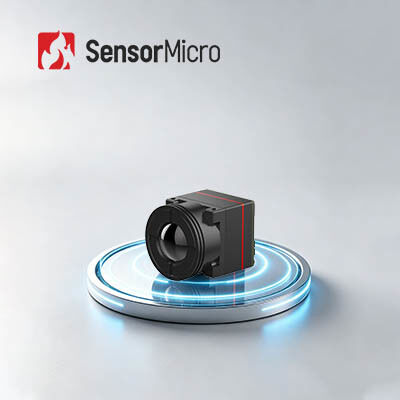

Συμπαγής και ελαφρύς σχεδιασμός Uncooled Infrared Camera Core με ανάλυση 640x512 και Pixel Pixel 12μm

  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL612 Pro
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής L/C,T/T
Λεπτομέρειες
Ψήφισμα 640x512 Ρυθμός καρέ 25/30Hz/50Hz
Φασματικό εύρος 8~14μm Κατανάλωση ρεύματος 0,5w
Τυπικό NETD ≤40mK Pixel Pitch 12μm
Επισημαίνω

Ψηφιακή τηλεοπτική μη ψυχόμενη υπέρυθρη κάμερα

,

640x512 μη ψυχόμενη υπέρυθρη κάμερα

,

Μη ψυχόμενος υπέρυθρος πυρήνας 12um καμερών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Συμπαγής και ελαφρύς σχεδιασμός Uncooled Infrared Camera Core 640x512 12μm
Επαναπροσδιορίζοντας τα βιομηχανικά πρότυπα SWaP για μικροσκοπικούς πυρήνες θερμικής απεικόνισης, ο πυρήνας κάμερας υπερμικρογραφίας υπερύθρων iTL612Pro επιτυγχάνει την τέλεια ισορροπία μεταξύ εξαιρετικά συμπαγούς μεγέθους, εξαιρετικά μικρού βάρους, χαμηλής κατανάλωσης ενέργειας και απεικόνισης υψηλής ευκρίνειας. Χτισμένο με έναν ανιχνευτή 640×512/12μm υψηλών προδιαγραφών σε επίπεδο γκοφρέτας και αναβαθμισμένους αλγόριθμους βελτιστοποίησης εικόνας, προσφέρει απόδοση θερμικής απεικόνισης επαγγελματικής ποιότητας πολύ πέρα ​​από προϊόντα του ίδιου μεγέθους.
Η υπέρβαση των περιορισμών μεγέθους και βάρους των παραδοσιακών πυρήνων υπερύθρων, η τετράγωνη διατομή 17,3 mm και το εξαιρετικά ελαφρύ σώμα 13,7 g μειώνουν σημαντικά τα εμπόδια συναρμολόγησης του συστήματος και τη δομική επιβάρυνση. Σε συνδυασμό με την εξαιρετικά χαμηλή κατανάλωση ενέργειας και τις εξαιρετικά επεκτάσιμες διεπαφές ανάπτυξης, δίνει τη δυνατότητα στις επιχειρήσεις να αναπτύξουν περισσότερα φορητά, μικροσκοπικά και υψηλής απόδοσης προϊόντα υπέρυθρης θερμικής απεικόνισης, που καλύπτουν πολλαπλούς τομείς βιομηχανικών και εμπορικών εφαρμογών.
Κύρια Χαρακτηριστικά
Απαράμιλλη ελαφρότητα και ελάχιστο φορτίο
  • Μέγεθος Ultra-Miniature: 17,3×17,3×23,4 mm (συμπεριλαμβανομένου του φακού 9,1 mm)
  • Εξαιρετικά ελαφρύ: 13,7±0,5 g (συμπεριλαμβανομένου του φακού 9,1 mm)
  • Εξαιρετικά χαμηλή κατανάλωση ενέργειας: Τόσο χαμηλή όσο 0,5 W
Mainstream FPA με Clear Imaging
  • Ανάλυση 640x512 για ευρεία ενσωμάτωση
  • Βελτιωμένη καθαρότητα εικόνας: Πολλαπλοί αλγόριθμοι εικόνας νέας γενιάς για βελτιωμένη ποιότητα εικόνας
Εύκολη ανάπτυξη & απρόσκοπτη ενσωμάτωση
  • Διατίθενται πολλές επιλογές φακών για να ταιριάζουν σε διάφορα σενάρια εφαρμογής
  • Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας: DVP8, LVDS, MIPI, USB 2.0 και BT.656
  • Έξοδος δεδομένων RAW/YUV/Matrix-TEMP με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
Μοντέλο iTL612Pro
Ενδείξεις ανιχνευτών υπερύθρων
Ευαίσθητο Υλικό Φωνή
Ψήφισμα 640×512
Μέγεθος pixel 12μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD ≤40mK
Επεξεργασία εικόνας
Ψηφιακός ρυθμός καρέ 25/30Hz/50Hz
Ώρα εκκίνησης ≤5 δευτ
Ψηφιακό βίντεο RAW/YUV/Matrix-TEMP
Αλγόριθμος εικόνας NUC/3DNR/DNS/DRC/EE
Εμφάνιση εικόνας 10 (Μαύρο καυτό/Λευκό καυτό/ψευδόχρωμο)
Ηλεκτρικός
Τυπική εξωτερική διεπαφή Διεπαφή 30Pin_HRS:DF40C-30DP-0,4V(51)
Εξωτερική διεπαφή MIPI 34Pin_Panasonic Connector Interface:AXE634124
Διεπαφή επικοινωνίας TTL-232/USB2.0
Διεπαφή ψηφιακού βίντεο DVP8/LVDS/MIPI/USB2.0/BT.656
Τάση τροφοδοσίας 4,2-5,5V
Τυπική κατανάλωση ενέργειας 0,5W
Μηχανικός
Μέγεθος (συμπεριλαμβανομένου του φακού) 17,3×17,3×23,4 (φακός 9,1 mm)
17,3×17,3×30,2 (φακός 13mm)
17,3×17,3×38 (φακός 25mm)
17,3×17,3×54 (φακός 45mm)
Βάρος (συμπεριλαμβανομένου του φακού) 13,7±0,5 g (φακός 9,1 mm)
20±0,5 g (φακός 13 mm)
27,3±0,5 g (φακός 25 mm)
51±0,5 g (φακός 45 mm)
Περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας -40℃~+70℃
Θερμοκρασία αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Δόνηση Ημιτονοειδής δόνηση, Συχνότητα: 10HZ～150HZ～10HZ, Τιμή αιχμής: 0,15mm, Αξονική κατεύθυνση: X, Χρόνος αντοχής: 8 λεπτά/άξονας, Κύκλοι: 2 φορές
Σύγκρουση Half Sine Wave, 30g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικός φακός Αθερμική σταθερή εστίαση: 9,1/13/25/45 mm
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL612 Pro μπορεί να χρησιμοποιηθεί σε τομείς της δασοπυρόσβεσης, της συντήρησης ηλεκτρικής ενέργειας, της επιθεώρησης φωτοβολταϊκών, της παρακολούθησης ασφαλείας, των φορητών συσκευών, των φορητών συσκευών κ.λπ.
Σχετικά με εμάς
Το Όραμά μας:Να ωθήσει τα όρια της αίσθησης και να μεταμορφώσει τον τρόπο που οι άνθρωποι συνδέονται με τον κόσμο γύρω τους.
Η αποστολή μας:Για να αξιοποιήσει τη δύναμη της τεχνολογίας ανίχνευσης υπέρυθρων για να μεταμορφώσει τις βιομηχανίες παγκοσμίως, επιτρέποντας εξυπνότερες αποφάσεις, ασφαλέστερα περιβάλλοντα και ένα πιο συνδεδεμένο μέλλον.
Η αξία μας:Να δημιουργήσουμε προηγμένη τεχνολογία υπέρυθρων που κάνει τον κόσμο καλύτερο.
Συχνές ερωτήσεις
1. Ποια είναι τα πλεονεκτήματα των μη ψυχόμενων ανιχνευτών υπερύθρων;
Ο μη ψυχόμενος ανιχνευτής υπέρυθρου εστιακού επιπέδου δεν χρειάζεται ψυχρή συσκευή, μπορεί να λειτουργήσει σε θερμοκρασία δωματίου και έχει τα πλεονεκτήματα της γρήγορης εκκίνησης, της χαμηλής κατανάλωσης ενέργειας, του μικρού μεγέθους, του μικρού βάρους, της μεγάλης διάρκειας ζωής, του χαμηλού κόστους και ούτω καθεξής.
2. Ποια είναι τα βασικά ζητήματα για έναν ανιχνευτή υπερύθρων / θερμική μονάδα για την εφαρμογή σας;
• Η ανάλυση του ανιχνευτή
• Το μέγεθος pixel
• Το NETD
• Η ποιότητα της εικόνας
• Οι επιλογές φακού
• Η κατανάλωση ρεύματος
• Το μέγεθος και το βάρος
• Η μηχανική & ηλεκτρική διεπαφή
• Ο προϋπολογισμός
3. Τι είναι η Ανάλυση Ανιχνευτή Υπέρυθρων
Δηλαδή τον αριθμό των pixel της θερμικής απεικόνισης. Η υψηλότερη ανάλυση σημαίνει περισσότερα σημεία παρατήρησης και μέτρησης θερμοκρασίας, επομένως μπορεί να παρατηρηθεί και να μετρηθεί μικρότερος στόχος σε μεγαλύτερη απόσταση. Συνήθως η ανάλυση της υπέρυθρης θερμικής απεικόνισης κυμαίνεται από 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 κ.λπ. Με μεγαλύτερη ανάλυση, το κόστος του ανιχνευτή θα είναι μεγαλύτερο.
4. Οπτικό πεδίο (FOV)
Αναφέρεται στο δισδιάστατο οπτικό πεδίο του αντικειμενικού χώρου που παρατηρείται από το οπτικό σύστημα της υπέρυθρης θερμικής απεικόνισης. Λαμβάνοντας ως παράδειγμα το οριζόντιο FOV, υποθέτοντας ότι το μέγεθος της διάταξης ανιχνευτή είναι A×B, το μέγεθος pixel είναι d και η εστιακή απόσταση του φακού είναι f, τότε η οριζόντια γωνία FOV θ=2×acrtan (A×d/2f). Αφού επιλεγεί η διάταξη ανιχνευτή και το μέγεθος εικονοστοιχείων, το οπτικό πεδίο αλλάζει μόνο με την εστιακή απόσταση του οπτικού συστήματος: με μεγαλύτερη εστιακή απόσταση, το οπτικό πεδίο θα είναι στενότερο. με μικρότερη εστιακή απόσταση, το οπτικό πεδίο θα είναι ευρύτερο.
