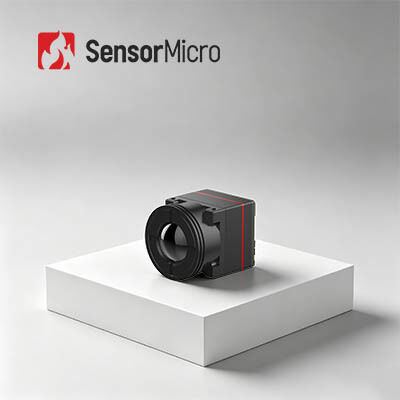

Ultra Compact 640x512 Ανάλυση 12μm Pixel Pitch Uncooled Infrared Camera Core με κατανάλωση ισχύος 0,5W για φορητές συσκευές
| Τόπος καταγωγής | Wuhan, επαρχία Hubei, Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL612 Pro |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ρυθμός καρέ | 25/30Hz/50Hz | Ψήφισμα | 640x512 |
|---|---|---|---|
| Κατανάλωση ρεύματος | 0,5w | Τυπικό NETD | ≤40mK |
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 12μm |
| Επισημαίνω | USB2.0 μη ψυχόμενη υπέρυθρη κάμερα,12um μη ψυχόμενη υπέρυθρη κάμερα,Υπέρυθρος πυρήνας 640x512 καμερών DVP |
||
Περιγραφή προϊόντων
Υπερσυμπαγής Μη Ψυχόμενος Πυρήνας Θερμικής Κάμερας 640x512 12μm για Φορητές Συσκευές
Επισκόπηση Προϊόντος
Σχεδιασμένος για ακραία σμίκρυνση και υψηλή αξιοπιστία, ο πυρήνας θερμικής κάμερας iTL612Pro ενσωματώνει έναν υψηλής ποιότητας ανιχνευτή FPA 640*512/12μm σε επίπεδο wafer και αλγορίθμους επεξεργασίας εικόνας επόμενης γενιάς για τη βελτίωση της συνολικής ευκρίνειας και σταθερότητας της απεικόνισης.
Με εξαιρετικά συμπαγείς διαστάσεις 17,3*17,3*23,4 mm και ελαφρύ σώμα 13,7±0,5g, η μονάδα ελαχιστοποιεί το δομικό φορτίο για τις ενσωματωμένες συσκευές. Με εξαιρετικά χαμηλή κατανάλωση ενέργειας 0,5W, προσαρμόζεται τέλεια σε συστήματα που τροφοδοτούνται από μπαταρία και φορητά ενσωματωμένα συστήματα.
Συμβατός με πολλαπλές διαμορφώσεις φακών, ο πυρήνας υποστηρίζει ολοκληρωμένες επιλογές εξόδου, συμπεριλαμβανομένων διεπαφών DVP8, LVDS, MIPI, USB 2.0 και BT.656, καθώς και εξόδους δεδομένων RAW, YUV και Matrix-TEMP με έλεγχο σειριακής θύρας, παρέχοντας πλήρη τεχνική υποστήριξη για προσαρμοσμένη επανάληψη συστήματος και βιομηχανική ενσωμάτωση.
Κύρια Χαρακτηριστικά
- Συμπαγής & Ελαφρύς Σχεδιασμός - Μέγεθος: 17mm*17mm*22mm (με φακό 9,1mm), Βάρος: 13g (με φακό 9,1mm), Κατανάλωση ενέργειας έως 0,7W
- Καθαρή Εικόνα & Ακριβής Ακτινομέτρηση - Ολοκαίνουργιος αλγόριθμος επεξεργασίας εικόνας: NUC/3DNR/DNS/DRC/EE, Υποστήριξη SDK για Windows/Linux/ARM, Υποστήριξη μέτρησης θερμοκρασίας περιοχής, σημείου & ισοθερμικής
- Διάφορες Διεπαφές για Εύκολη Ενσωμάτωση - Διεπαφές DVP/LVDS/USB2.0, Έξοδος δεδομένων εικόνας RAW/YUV, έλεγχος σειριακής θύρας
Προδιαγραφές Προϊόντος
| Μοντέλο | iTL612Pro |
|---|---|
| Ενδείξεις Ανιχνευτή Υπέρυθρης Ακτινοβολίας | |
| Ευαίσθητο Υλικό | VOx |
| Ανάλυση | 640*512 |
| Μέγεθος Pixel | 12μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤40mK |
| Επεξεργασία Εικόνας | |
| Ψηφιακός Ρυθμός Καρέ | 25/30Hz/50Hz |
| Χρόνος Εκκίνησης | ≤5s |
| Ψηφιακό Βίντεο | RAW/YUV/Matrix-TEMP |
| Αλγόριθμος Εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση Εικόνας | 10 (Μαύρη Θερμότητα/Λευκή Θερμότητα/Ψευδοχρώμα) |
| Λογισμικό Η/Υ | |
| Μονάδα Υπέρυθρης Ακτινοβολίας | Έλεγχος Μονάδας & Εμφάνιση Βίντεο |
| Ηλεκτρικά | |
| Τυπική Εξωτερική Διεπαφή | Διεπαφή 30Pin_HRS:DF40C-30DP-0.4V(51) |
| Εξωτερική Διεπαφή MIPI | Διεπαφή Συνδετήρα Panasonic 34Pin:AXE634124 |
| Διεπαφή Επικοινωνίας | TTL-232/USB2.0 |
| Διεπαφή Ψηφιακού Βίντεο | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Τάση Τροφοδοσίας | 4.2-5.5V |
| Τυπική Κατανάλωση Ενέργειας | 0.5W |
| Μέτρηση Θερμοκρασίας | |
| Θερμοκρασία Λειτουργίας | -10℃~+50℃ |
| Εύρος Μέτρησης Θερμοκρασίας | / |
| Ακρίβεια Μέτρησης Θερμοκρασίας | / |
| Μερική Μέτρηση Θερμοκρασίας | / |
| SDK | / |
| Μηχανικά | |
| Μέγεθος (συμπεριλαμβανομένου φακού) | 17,3*17,3*23,4 (φακός 9,1mm) 17,3*17,3*30,2 (φακός 13mm) 17,3*17,3*38 (φακός 25mm) 17,3*17,3*54 (φακός 45mm) |
| Βάρος (συμπεριλαμβανομένου φακού) | 13,7±0,5g (φακός 9,1mm) 20±0,5g (φακός 13mm) 27,3±0,5g (φακός 25mm) 51±0,5g (φακός 45mm) |
| Περιβαλλοντική Προσαρμοστικότητα | |
| Θερμοκρασία Λειτουργίας | -40℃~+70℃ |
| Θερμοκρασία Αποθήκευσης | -45℃~+85℃ |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | Ημιτονοειδής Δόνηση, Συχνότητα: 10HZ~150HZ~10HZ, Μέγιστη Τιμή: 0,15mm, Αξονική Κατεύθυνση: X, Χρόνος Αντοχής: 8min/άξονας, Κύκλοι: 2 φορές |
| Κρούση | Ημιτονοειδές Κύμα, 30g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός Φακός | Σταθερής Εστίασης Αθερμικός: 9,1/13/25/45mm |
Βιομηχανικές Εφαρμογές
Η θερμική μονάδα iTL612 Pro μπορεί να χρησιμοποιηθεί σε τομείς όπως η πυρόσβεση δασών, η συντήρηση ηλεκτρικής ενέργειας, η επιθεώρηση φωτοβολταϊκών, η παρακολούθηση ασφαλείας, οι φορητές συσκευές, οι φορητές συσκευές κ.λπ.
Χαρτοφυλάκιο Προϊόντων
Διαφορετικό Χαρτοφυλάκιο Προϊόντων - Ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων ανιχνευτών υπέρυθρης ακτινοβολίας, πυρήνων καμερών και μονάδων για την κάλυψη διαφόρων απαιτήσεων ενσωμάτωσης.
Πλούσια Ποικιλία Προϊόντων - Πολλαπλές αναλύσεις συστοιχίας, μεγέθη pixel, ζώνες κύματος και συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για ποικίλες εφαρμογές.
Εξαιρετική Απόδοση - Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και ισχυρή αξιοπιστία - σχεδιασμένο να αποδίδει σε ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.
Εύκολη Ενσωμάτωση - Πολλαπλές επιλογές διεπαφών καθιστούν την ενσωμάτωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογής.
Συχνές Ερωτήσεις
Ποια είναι τα πλεονεκτήματα της θερμογραφίας υπέρυθρης ακτινοβολίας;
Για μη καταστροφικές δοκιμές: Απλή δοκιμή και γρήγορη απόκριση χωρίς ζημιά, που οδηγεί σε εξοικονόμηση κόστους, αύξηση της αποδοτικότητας εργασίας, μείωση του εργατικού δυναμικού και της απόσβεσης του εξοπλισμού.
Για ιατρική θερμογραφία: Πολύ αποτελεσματική στον εντοπισμό κρυφών προβλημάτων στο ανθρώπινο σώμα, 100% ασφαλής χωρίς ακτινοβολία και πόνο, αποτελώντας ιδανικό εργαλείο για πρώιμο έλεγχο υγείας.
Τι είναι το Εύρος DRI;
Το Εύρος DRI είναι ένα μέσο μέτρησης της απόστασης στην οποία ένας ανιχνευτής υπέρυθρης ακτινοβολίας μπορεί να παράγει μια εικόνα ενός συγκεκριμένου στόχου και μπορεί να χωριστεί σε εύρος ανίχνευσης, εύρος αναγνώρισης και εύρος ταυτοποίησης.
D (Ανίχνευση): Ικανότητα διάκρισης ενός αντικειμένου από το φόντο
R (Αναγνώριση): Ικανότητα ταξινόμησης της κατηγορίας του αντικειμένου (ζώο, άνθρωπος, όχημα, σκάφος...)
I (Ταυτοποίηση): Ικανότητα περιγραφής του αντικειμένου λεπτομερώς (ένας άνδρας με καπέλο, ένα ελάφι, ένα τζιπ...)
Σύμφωνα με τα κριτήρια του Johnson, όταν η πιθανότητα ορατότητας λεπτομερειών του στόχου στην απόσταση DRI είναι 50%, ο ελάχιστος αριθμός ζευγών γραμμών του στόχου είναι 1:3:6 (ή 1:4:8), και ο αντίστοιχος ελάχιστος αριθμός pixel είναι 2:6:12 (ή 2:8:16).
Υποθέτοντας ότι η διάμετρος του στόχου είναι Η, η εστιακή απόσταση είναι f, το μέγεθος του pixel είναι d και ο αριθμός των ζευγών γραμμών είναι n, τότε η απόσταση θέασης L=H*f/(2n*d)
