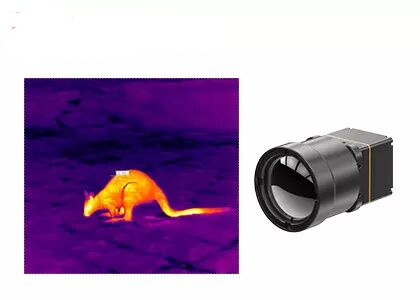

Μη ψυχόμενος πυρήνας καμερών Microbolometer θερμικός για την παρατήρηση άγριας φύσης

Μη ψυχόμενος πυρήνας καμερών Microbolometer θερμικός για την παρατήρηση άγριας φύσης

TWIN612 η θερμική ενότητα είναι ένα νέο προϊόν άφιξης που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων. Ο 640x512/12µm μη ψυχόμενος υπέρυθρος πυρήνας καμερών είναι ένας περίπλοκος αισθητήρας θερμικής λήψης εικόνων που παραδίδει την υψηλής ποιότητας απεικόνιση σε μια συμπαγή, φιλική προς το χρήστη συσκευασία. Αυτός ο πυρήνας καμερών χτίζεται χρησιμοποιώντας τη μη ψυχόμενη τεχνολογία microbolometer εξεχουσών θέσεων, η οποία παραδίδει την ανώτερη απόδοση θερμικής λήψης εικόνων έναντι των συμβατικών συστημάτων θερμικής λήψης εικόνων.

Με τη σειρά εικονοκυττάρου 640x512 και την πίσσα εικονοκυττάρου του 12µm, αυτός ο πυρήνας καμερών παρέχει τις υπερβολιές υψηλός ικανότητες απεικόνισης ψηφίσματος για ένα ευρύ φάσμα των εφαρμογών. Προσφέρει την ευαισθησία θερμοκρασίας λιγότερο από 50 MK και χαρακτηρίζει μια δυναμική περιοχή μέχρι 14 μπιτ, που εξασφαλίζει ακριβή και λεπτομερή απεικόνιση ακόμη και στην πρόκληση των περιβαλλόντων.

Η θερμική ενότητα TWIN612 έχει τα πλεονεκτήματα του συμπαγούς σχεδίου, της ελαφριών δομής και της κατανάλωσης ισχύος τόσο χαμηλών όσο 0.8w. Με τους ενισχυμένους αλγορίθμους εικόνας και τη λειτουργία μέτρησης θερμοκρασίας, η θερμική ενότητα TWIN612 παρουσιάζει τις σταθερότερες εικόνες και την ακριβή θερμοκρασία.

Η κεραμική διαδικασία συσκευασίας είναι παρόμοια με τη συσκευασία μετάλλων, η οποία είναι μια ώριμη υπέρυθρη τεχνολογία συσκευασίας ανιχνευτών. Έναντι της συσκευασίας μετάλλων, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν πολύ. Κατά συνέπεια, η θερμική ενότητα TWIN612 θα μπορούσε να εφαρμοστεί στις βιομηχανίες που έχουν τις ακριβείς απαιτήσεις στο μέγεθος, το βάρος και την κατανάλωση ισχύος.

- Μίνι μέγεθος: 25.4mm×25.4mm×35mm
- Ελαφρύς: 25g
- Χαρακτηριστικό NETD<40mk> - αιχμηρή, σαφής θερμική λήψη εικόνων
- Χαρακτηριστική κατανάλωση ισχύος τόσο μικρή όσο 0.8W


Η ενότητα θερμικής λήψης εικόνων TWIN612/R εφαρμόζεται στον τομέα Thermography, του ελέγχου ασφάλειας, UAV των ωφέλιμων φορτίων, των ρομπότ, του ευφυούς υλικού, ADAS, της πυρόσβεσης & της διάσωσης


1. Πώς ένας υπέρυθρος ανιχνευτής λειτουργεί;

Υπέρυθρη εργασία ανιχνευτών με την αντίληψη της ηλεκτρομαγνητικής ακτινοβολίας στην υπέρυθρη σειρά. Ο ακριβής μηχανισμός της ανίχνευσης ποικίλλει ανάλογα με τον τύπο υπέρυθρου ανιχνευτή.

Οι θερμικοί ανιχνευτές λειτουργούν με τη μέτρηση της αλλαγής θερμοκρασίας που προκαλείται με να απορροφήσουν την υπέρυθρη ακτινοβολία. Παραδείγματος χάριν, τα microbolometers αποτελούνται από μια μήτρα των μικροσκοπικών ανθεκτικών στοιχείων που είναι ευαίσθητα στη θερμότητα. Όταν η υπέρυθρη ακτινοβολία απορροφάται από τον ανιχνευτή, προκαλεί τη θερμοκρασία του ανθεκτικού στοιχείου στην αύξηση, με συνέπεια μια αλλαγή στην ηλεκτρική αντίσταση που μπορεί να ανιχνευθεί και να μετατραπεί σε μια εικόνα.

Οι ανιχνευτές φωτονίων, αφ' ετέρου, λειτουργούν με τη μετατροπή των φωτονίων από την υπέρυθρη ακτινοβολία στα ηλεκτρικά σήματα. Δύο κοινοί τύποι ανιχνευτών φωτονίων είναι φωτοβολταϊκοί ανιχνευτές και φωτοαγωγοί. Οι φωτοβολταϊκοί ανιχνευτές παράγουν μια τάση όταν απορροφώνται τα υπέρυθρα φωτόνια, ενώ οι φωτοαγωγοί αυξάνουν την αγωγιμότητά τους όταν απορροφώνται τα φωτόνια.

Οι υπέρυθροι ανιχνευτές μπορούν επίσης να χρησιμοποιήσουν άλλους μηχανισμούς ανίχνευσης, όπως ο πυροηλεκτρισμός, όπου οι αλλαγές στη θερμοκρασία προκαλούν μια δαπάνη σε ένα υλικό, ή τα θερμοηλεκτρικά αποτελέσματα, όπου μια διαφορά θερμοκρασίας μεταξύ δύο υλικών παράγει μια τάση.

Το σήμα παραγωγής από τον υπέρυθρο ανιχνευτή μπορεί να υποβληθεί σε επεξεργασία και να επιδειχθεί ως εικόνα, η οποία μπορεί να χρησιμοποιηθεί για ποικίλους λόγους, όπως η θερμική λήψη εικόνων στις ιατρικές ή βιομηχανικές εφαρμογές, η τηλεπισκόπηση του περιβάλλοντος, και η θερμική ανίχνευση στα συστήματα ασφαλείας.
