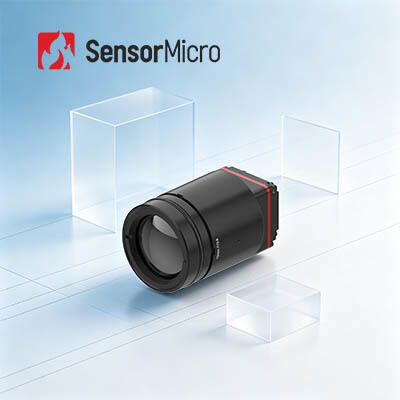

Μονάδα θερμικής απεικόνισης LWIR Uncooled 1280x1024 Resolution με Pixel Pitch 8μm και ≤30mK NETD
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL1208 |
| Ποσότητα παραγγελίας min | 1 ΚΟΜΜΑΤΙ |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024 | Κατανάλωση ρεύματος | 1W |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 8μm |
| NETD | ≤30mK | Ρυθμός καρέ | 25Hz/30Hz |
| Επισημαίνω | ενότητα θερμικής λήψης εικόνων φακών 25mm,Υπαίθρια ενότητα 640x512 θερμικής λήψης εικόνων,Μη ψυχόμενος θερμικός πυρήνας LWIR |
||
Περιγραφή προϊόντων
Μονάδα θερμικής απεικόνισης 1280x1024/8μm χωρίς ψύξη LWIR
Επισκόπηση του προϊόντος
Το iTL1208 είναι ένας πυρήνας υπέρυθρης κάμερας 8μm χωρίς ψύξη σχεδιασμένος για σύγχρονο μικροσκοπικό οπτικοηλεκτρονικό τερματικό εξοπλισμό.ζυγίζει μόνο 35.7 γραμμάρια και μετρά 22,6*22,6*34,5 χιλιοστά με ταιριαστό φακό 12mm.Η ενότητα παρέχει θερμικές εικόνες υψηλής ευκρίνειας στην κατηγορία της σε ανάλυση 1280*1024 με υπερ-χαμηλή θερμική ευαισθησία 30mKΕξοπλισμένο με πλούσιες τυποποιημένες περιφερειακές διεπαφές και προαιρετικά προσαρμοσμένους φακούς, υποστηρίζει γρήγορη ολοκλήρωση συστήματος και απλή ρύθμιση παραμέτρων.βιομηχανική ανίχνευση, και φορητών κινητών τερματικών πεδίων, παρέχει σταθερή και αξιόπιστη υποστήριξη υποδομής υποδομής υπέρυθρων για την επανάληψη και αναβάθμιση τερματικού εξοπλισμού.
Βασικά χαρακτηριστικά
- Εξαιρετικά ελαφρύ σχέδιο- Σύντομο μέγεθος 22,6*22,6*34,5 mm και βάρος 35,7 g (συμπεριλαμβανομένων των φακών 12 mm), μεταξύ των υψηλότερων επιπέδων ολοκλήρωσης στην κατηγορία του
- Υψηλή ευαισθησία, ακριβής ανίχνευση- 8μm πολύ μικρού μεγέθους pixel με ανάλυση 1280*1024, παρέχοντας λεπτές λεπτομέρειες και καθαρές εικόνες, τυπικό NETD ≤ 30mK, επιτρέποντας την αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
- Απλουστευμένη ανάπτυξη, ταχεία ολοκλήρωση- Πολλές επιλογές οπτικών φακών διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών. Υποστηρίζει διεπαφή εξόδου εικόνας MIPI CSI. Εξόδου δεδομένων εικόνας RAW και YUV με έλεγχο μέσω σειριακής θύρας / I2C
Προδιαγραφές προϊόντος
| Σχήμα | ΙΤL1208 |
| Δείκτες ανιχνευτών υπέρυθρων | |
| Ευαίσθητο υλικό | VOx |
| Απόφαση | 1280*1024 |
| Μέγεθος pixel | 8 μm |
| Φασματική ανταπόκριση | 8 μm ~ 14 μm |
| Τυπική NETD | ≤ 30mK |
| Επεξεργασία εικόνας | |
| Ψηφιακό ρυθμό καρέ | 25/30Hz |
| Ώρα εκκίνησης | ≤ 6s |
| Ψηφιακό βίντεο | ΠΟΥ/ΥΥ |
| Αλγόριθμος εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση εικόνας | 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό) |
| Λογισμικό υπολογιστών | |
| Λογισμικό υπολογιστών | Η μονάδα ελέγχου και η οθόνη βίντεο |
| Ηλεκτρική | |
| Τυπική εξωτερική διεπαφή | 34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0 |
| Διασύνδεση επικοινωνίας | TTL-232/I2C |
| Ψηφιακή εικόνα | MIPI-CSI |
| Πρόσθετη τάση | 40,5-5,5V |
| Τυπική κατανάλωση ενέργειας | 1W |
| Μηχανικές | |
| Μέγεθος (συμπεριλαμβανομένου του φακού) | Με φακό 5 mm: 22,6 mm*22,6 mm*50 mm (εξωτερική διάμετρος φακού Φ37 mm) Με φακό 10 mm: 22,6 mm*22,6 mm*45,3 mm (εξωτερική διάμετρος φακού Φ33 mm) Με φακό 12 mm: 22,6 mm*22,6 mm*34,5 mm (εξωτερική διάμετρος φακού Φ26,6 mm) Με φακό 17 mm: 22,6 mm*22,6 mm*35,4 mm (εξωτερική διάμετρος φακού Φ27 mm) Με φακό 25 mm: 22,6 mm*22,6 mm*44,2 mm (εξωτερική διάμετρος φακού Φ33 mm) Με φακό 35 mm: 22,6 mm*22,6 mm*50,9 mm (εξωτερική διάμετρος φακού Φ43,2 mm) |
| Βάρος (συμπεριλαμβανομένων των φακών) | 85.5±4.5g (Με φακό 5 mm) 70.5±3.6g (Με φακό 10 mm) 35.7±2g (με φακό 12 mm) 40.7±2.1g (Με φακό 17 mm) 71.0±3.6g (Με φακό 25 mm) 110±5,5g (Με φακό 35mm) |
| Προσαρμοστικότητα στο περιβάλλον | |
| Θέρμανση λειτουργίας | -40°C~+70°C |
| Θέρμανση αποθήκευσης | -45°C~+85°C |
| Η υγρασία | 5% έως 95%, μη συμπυκνωτικό |
| Δονήσεις | 5.35gms, τυχαία δονήσεις, 3-άξονας |
| Επιπτώσεις | Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικοί φακοί | Σταθερή εστίαση Αθερμική: 5/10/12/17/25/35mm |
Βιομηχανικές εφαρμογές
Θερμογραφία, Παρακολούθηση ασφαλείας, ωφέλιμα φορτία, ρομπότ, έξυπνο υλικό, ADAS, πυρόσβεση και διάσωση
Για το SensorMicro
Η SensorMicro είναι ο κορυφαίος κατασκευαστής και πάροχος υπηρεσιών υπέρυθρων ανιχνευτών στον κόσμο.Παρέχουμε στους πελάτες παγκοσμίως ανιχνευτές θερμικής απεικόνισης υψηλής απόδοσης χωρίς ψύξη και ψύξη και μοιραζόμαστε την επαγγελματική μας εμπειρία εφαρμογήςΠαρέχουμε προηγμένους ανιχνευτές υπέρυθρου, πυρήνες κάμερας και μονάδες με ευπροσάρμοστες μορφές και ζώνες κύματος.Τα προϊόντα μας ενσωματώνονται απρόσκοπτα σε διάφορα συστήματα, ενισχύοντας εφαρμογές απεικόνισης και ανίχνευσης επόμενης γενιάς σε διάφορες βιομηχανίες..
Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη κάμερα;
Τα συστήματα θερμικής απεικόνισης υπέρυθρου χρησιμοποιούν υπέρυθρους ανιχνευτές για να ανιχνεύσουν την υπέρυθρη ακτινοβολία και να την μετατρέψουν σε ηλεκτρικά σήματα, τα οποία στη συνέχεια ενισχύονται και επεξεργάζονται σε απεικονιζόμενες εικόνες.
Βασική αρχή της υπέρυθρης κάμερας
Η τεχνολογία θερμικής απεικόνισης είναι μια παθητική τεχνολογία ανίχνευσης και αναγνώρισης χωρίς επαφή με δύο κύριες λειτουργίες:
- Θερμογραφία: μέτρηση θερμοκρασίας χωρίς επαφή και ανίχνευση σφαλμάτων
- Νυχτερινή όραση: εύκολη ανίχνευση και αναγνώριση στόχων στο απόλυτο σκοτάδι
