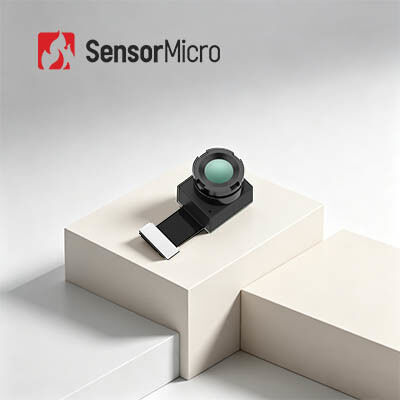

OEM μικρού μεγέθους μη ψυγμένο πυρήνα θερμικής απεικόνισης LWIR με ανάλυση 256x192 και 12μm pixel pitch στο πακέτο Wafer Level

  • OEM Small Size Uncooled LWIR Thermal Imaging Core with 256x192 Resolution and 12μm Pixel Pitch in Wafer Level Package
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου TIMO212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 256x192 Pixel Pitch 12μm
Φασματικό εύρος 8~14μm Εύρος Θερμοκρασίας -20℃~+550℃
Ρυθμός καρέ Θερμογραφία: 25Hz, Απεικόνιση: 50Hz Δεδομένα εξόδου 14bit Raw
Επισημαίνω

Μη ψυχόμενος θερμικό Imager πυρήνας

,

Μη ψυχόμενο θερμικό Imager cOem

,

256x192 μη ψυχόμενο θερμικό Imager
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
OEM Μικρομεγέθη μη ψύκνωτος πυρήνας θερμικής απεικόνισης LWIR 256x192/12μm
Επισκόπηση του προϊόντος

Ελαφρύ βάρος LWIR μη ψυγμένο πυρήνα θερμικής κάμερας με ανάλυση 256x192, μέγεθος εικονοστοιχείων 12 μm

Το μοντέλο απεικόνισης υπέρυθρης ακτινοβολίας TIMO212, επίσης γνωστό ως μη ψυγμένο θερμικό μοντέλο, είναι ένα από τα μοντέλα της οικογένειας υπέρυθρων φωτογραφικών μηχανών TIMO.Περιλαμβάνει ένα εξαιρετικά μικρό μέγεθος 256x192 / 12μm πακέτο επιπέδου κυψελών (WLP) υπέρυθρου ανιχνευτή που καλύπτει μακρύ μήκος κύματος από 8 έως 14 μικρών.

Χάρη στην τεχνολογία WLP, το μοντέλο θερμικής κάμερας TIMO212 επιτυγχάνει υπερμικροδομή,Υψηλότερη ευαισθησία και ανώτερη ποιότητα εικόνας σε προσιτή τιμή, επιτρέποντας στον πελάτη να επιλέξει τον πιο κατάλληλο τύπο σύμφωνα με τις δικές του ανάγκες.

Λόγω της πλήρως βελτιστοποιημένης δομής του, ο πυρήνας θερμικής κάμερας TIMO212 είναι δημοφιλής και χρησιμοποιείται ευρέως σε εφαρμογές θερμικής απεικόνισης υπέρυθρου, όπως θερμογραφία, πρόληψη επιδημιών, έξυπνο υλικό,ΑΙΟΤ κλπ..

Βασικά χαρακτηριστικά
  • Υπερ-μικρογραφική μονάδα με τελική βελτιστοποίηση SWaP-C
    • Συσκευασμένος ανιχνευτής επιπέδου κυψελού + οπτική επιπέδου κυψελού + μικροηλεκτρομαγνητική κλείστρα βαλβίδας
    • Η μικρότερη θερμική μονάδα υπέρυθρου, που επιτρέπει τη βασική λειτουργία θερμικής απεικόνισης με μέγιστη αποδοτικότητα κόστους
    • Σύντομο μέγεθος, ελαφρύ βάρος και χαμηλή κατανάλωση ενέργειας, ιδανικό για ενσωμάτωση σε μικροσκοπικές συσκευές
  • Ευέλικτες οπτικές επιλογές, ακριβής μέτρηση θερμοκρασίας
    • Διατίθενται πολλαπλές επιλογές φακών, συμπεριλαμβανομένων των φακών ευρείας γωνίας και τηλεφωτογραφίας, για την κάλυψη διαφορετικών αναγκών εφαρμογής
    • Μέτρηση θερμοκρασίας υψηλής ακρίβειας με ακρίβεια έως ±2°C. Υποστηρίζει την παρακολούθηση της περιφερειακής και της πλήρους θερμοκρασίας
  • Εύκολη ενσωμάτωση, ταχεία ανάπτυξη
    • Υποστηρίζει διεπαφή εικόνας DVP, συμβατή με διάφορες ενσωματωμένες πλατφόρμες
    • Συμμόρφωση με τα περιβαλλοντικά πρότυπα RoHS 2.0
Προδιαγραφές προϊόντος
Σχήμα TIMO212
Απόφαση 256×192
Μέγεθος pixel 12 μm
Φασματική ανταπόκριση 8-14μm
Τρόπος εστίασης Ελεύθερη συγκέντρωση
Δοκίμιο (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Βάρος (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Μέγεθος (σε χιλιοστά, χωρίς FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×156
Αριθμός PIN 40PIN
Δεδομένα εξόδου 14bit Raw
Ποσοστό καρέ Θερμογραφία: 25Hz, απεικόνιση: 50Hz
Πεδίο μέτρησης θερμοκρασίας -20°C~+550°C (-20°C~+150°C)
Ακριβότητα μέτρησης θερμοκρασίας Μεγαλύτερο από ±2°C / ±2%
Θέρμανση λειτουργίας -20°C~+60°C
Η υγρασία 5% έως 85%
Θέρμανση αποθήκευσης -45°C~+85°C
Πιστοποίηση RoHS 2.0 / Reach
Βιομηχανικές εφαρμογές

Ο πυρήνας θερμικής κάμερας TIMO212 χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως η θερμογραφία, το έξυπνο υλικό, το έξυπνο κτίριο, το έξυπνο σπίτι, το AIoT κλπ.

OEM μικρού μεγέθους μη ψυγμένο πυρήνα θερμικής απεικόνισης LWIR με ανάλυση 256x192 και 12μm pixel pitch στο πακέτο Wafer Level 0
Τα προϊόντα IR μας
  • Υψηλή ευαισθησία και εξαιρετική απόδοση
  • Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία
  • Διαφορετικοί ανιχνευτές υπέρυθρου διαθέσιμοι - Τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρου σε διαφορετικά μορφότυπα και μεγέθη pixel
  • Παραγωγή σε μεγάλες ποσότητες για να εξασφαλιστεί ταχεία παράδοση - Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
Σε ποιες βιομηχανίες μπορούν να χρησιμοποιηθούν οι υπερύθριοι ανιχνευτές / πυρήνες θερμικών φωτογραφικών μηχανών;

Οι ανιχνευτές υπέρυθρων και οι πυρήνες θερμικών φωτογραφικών μηχανών μας χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες, όπως:

  • Θερμογραφία:Διατήρηση ηλεκτρικής ενέργειας, μηχανική όραση, κτίριο HVAC, μεταλλουργία, πετροχημική, προγνωστική συντήρηση, πρόληψη επιδημιών
  • Ασφάλεια και παρακολούθηση:Ασφαλής πόλη, Παρακολούθηση υποδομών, ασφάλεια των συνόρων, θαλάσσια κρουαζιέρα, ασφάλεια των ορυχείων
  • Πυροσβεστική και Διάσωση:Πρόληψη δασικών πυρκαγιών, πρόληψη πυρκαγιών, έρευνα και διάσωση
  • Χρήσιμο φορτίο μη επανδρωμένων:Επιθεώρηση εξοπλισμού, επιβολή και διάσωση, εφαρμογή πυρόσβεσης, παρατήρηση ζώων
  • Προσωπικό Όραμα:Εξωτερικός ελεύθερος χρόνος, Παρατήρηση ζώων, Περιπολία εφαρμογής
  • ΑΔΑΣ:Αυτοκίνητη οδήγηση, προηγμένο σύστημα υποβοήθησης οδηγού, ειδικά οχήματα
  • ΑΙΟΤ:Έξυπνο σπίτι, έξυπνο υλικό, έξυπνη φροντίδα, ρομπότ
  • Άλλα:Ενισχυμένο σύστημα όρασης πτήσης, ανίχνευση αερίων, γεωργία και βοσκοτροφία, επιστημονική έρευνα
