Υπέρυθρη ενότητα 1280x1024 12μm θερμικής λήψης εικόνων MWIR MCT

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN1212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος Ενότητα καμερών MWIR Ανιχνευτής IR Δροσισμένος ανιχνευτής
Ψήφισμα 1280x1024 / 12μm NETD ≤20mK
Φασματική σειρά 3.7~4.8μm MW Μέγεθος 165x86x107mm
Υψηλό φως

Υπέρυθρη ενότητα θερμικής λήψης εικόνων MCT

,

1280x1024 υπέρυθρη ενότητα θερμικής λήψης εικόνων

,

Υπέρυθρη θερμική ενότητα MWIR

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

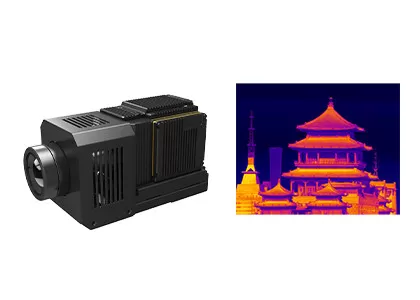

Υπέρυθρος πυρήνας καμερών GST GAVIN1212



Ενότητα θερμικής λήψης εικόνων υψηλής ανάλυσης 1280x1024/12μm MWIR MCT με τον αλγόριθμο επεξεργασίας εικόνας



Περιγραφή προϊόντων



GAVIN1212 είναι μια δροσισμένη μέση ενότητα θερμικής λήψης εικόνων κυμάτων που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Αποτελείται από έναν ανιχνευτή HgCdTe MWIR IR υψηλής ανάλυσης του 1280x1024@12 µm με RS058F cryocooler, η ηλεκτρονική υλικού και οι διάφοροι αλγόριθμοι επεξεργασίας εικόνας ενσωματώνονται επίσης για να παρουσιάσουν ήδη τις αιχμηρές και σαφείς θερμικές εικόνες.



Οι αλγόριθμοι επεξεργασίας εικόνας συμπεριλαμβανομένης της βασικής διόρθωσης μη-ομοιομορφίας (NUC), του ελέγχου αυτόματος-κέρδους (AGC), της ευφυούς αύξησης λεπτομερειών (IDE), κ.λπ. Το GAVIN1212 μπορεί υπέρυθρες εικόνες καθορισμού παραγωγής megapixels υψηλές μέσω της ψηφιακής τηλεοπτικής διεπαφής HDMI του. Με τη διεπαφή βιομηχανικών προτύπων cameralink, η υπέρυθρο κάμερα ή το σύστημα ένταξης μπορεί να σχεδιάσει ή να ενσωματώσει την πλήρη κάμερα τους βασισμένη εύκολα στην ενότητα θερμικής λήψης εικόνων GAVIN1212.



Κύρια χαρακτηριστικά γνωρίσματα



- Ικανοποιήστε τις ανάγκες της ανίχνευσης μακροχρόνιας σειράς

- Υψηλή ευαισθησία, NETD≤20mK

- Ευρύ οπτικό πεδίο, ψήφισμα μέχρι 1280x1024

- Εύκολη ένταξη στο σύστημα

- DVP/Cameralink διεπαφή, παραγωγή εικόνας RAW/YUV

- Ποικίλοι συνεχείς οπτικοί φακοί ζουμ είναι διαθέσιμοι



Προδιαγραφές προϊόντων



Πρότυπο GAVIN1212
Απόδοση ανιχνευτών IR
Ψήφισμα 1280x1024
Πίσσα εικονοκυττάρου 12μm
Cryocooler RS058F
Φασματική σειρά 3.7μm~4.8μm MW
Χρόνος ψύξης (20°C) ≤8min
NETD (20°C) ≤20mK
Επεξεργασία εικόνας
Ποσοστό πλαισίων 50Hz/100Hz
Τρόπος εξασθένισης Γραμμικός/ιστόγραμμο/μικτός
Ψηφιακό ζουμ ×1/×2/×4
Κατεύθυνση εικόνας Οριζόντια/κάθετα/διαγώνια κτυπά
Αλγόριθμος εικόνας NUC/AGC/IDE
Ηλεκτρική προδιαγραφή
Τυποποιημένη εξωτερική διεπαφή J30JZ 25pin Ειδική διεπαφή παραγωγής HDMI
Αναλογικό βίντεο /
Ψηφιακό βίντεο Παραγωγή HDMI: YUV
Παραγωγή Cameralink: δεκαεξάμπιτο RAW/YUV
Εξωτερικός συγχρονισμός Εξωτερικός συγχρονισμός πλαισίων: RS422 επίπεδο
Επικοινωνία RS422, 115200bps
Παροχή ηλεκτρικού ρεύματος 24V±1V
Σταθερή κατανάλωση ισχύος 16W
Διάσταση (χιλ.) 165x86x107
Βάρος ≤1600g
Θερμοκρασία λειτουργίας -40°C ~ +60°C
Μέγεθος δόνησης Δόνηση: Vehicle-mounted μεταφορά υψηλής ταχύτητας GJB
Κλονισμός: Κύμα μισό-ημιτόνου, κα 40g 11, 3 άξονας 6 κατεύθυνση 3 φορές κάθε ένα
Οπτικός φακός
Προαιρετικός φακός Συνεχές ζουμ: 37.5~750mm/F4
Σταθερό ζουμ: 19mm/F2 40mm/F2 240mm/F2



Βιομηχανικές εφαρμογές



Η θερμική υπέρυθρη ενότητα καμερών GAVIN1212 χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.



Υπέρυθρη ενότητα 1280x1024 12μm θερμικής λήψης εικόνων MWIR MCT 0



Τα πλεονεκτήματά μας



Υπέρυθρη ενότητα 1280x1024 12μm θερμικής λήψης εικόνων MWIR MCT 1



FAQs



1. Τι είναι NETD;

NETD αναφέρεται «διαφορά θερμοκρασίας θορύβου στην ισοδύναμη». Είναι ένα μέτρο γιατί πόσο καλά ένας ανιχνευτής θερμικής λήψης εικόνων είναι σε θέση να διακρίνει μεταξύ των πολύ μικρών διαφορών στη θερμική ακτινοβολία στην εικόνα. NETD εκφράζεται χαρακτηριστικά στον Milli-Kelvin (MK). Συνήθως όσο χαμηλότερος ο αριθμός NETD είναι, τόσο υψηλότερη η θερμική ευαισθησία δείχνει.



2. Τι είναι SWaP3;

Το SWaP3 αναφέρεται στο μέγεθος, το βάρος, τη δύναμη, την απόδοση και την τιμή. Δείχνει την τάση της τεχνολογίας της υπέρυθρης βιομηχανίας.



3. Τι είναι DRI;

DRI αναφέρει συνήθως την απόσταση ανίχνευσης, αναγνώρισης και προσδιορισμού ενός συστήματος θερμικής λήψης εικόνων. Είναι μια κρίσιμη παράμετρος για να κρίνει την απόδοση του συστήματος θερμικής λήψης εικόνων.
