xΨήφισμα | 256x192 | Βάρος | 8.9g±0.5g (συμπεριλαμβανομένου του φακού 3.2mm) |
---|---|---|---|
Φασματικό εύρος | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
NETD | ≤65mK | Ρυθμός καρέ | 25Hz/30Hz |
Υψηλό φως | 12UM θερμική ενότητα κάμερων ασφαλείας,256x192 θερμική ενότητα κάμερων ασφαλείας,Μη ψυχόμενη ενότητα καμερών Lwir |

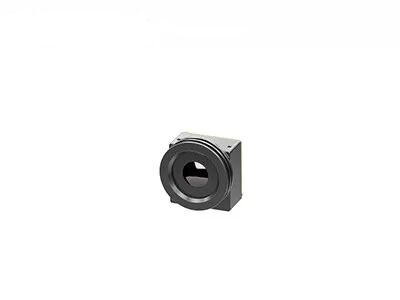

Μη ψυχόμενη ενότητα κάμερων ασφαλείας LWIR 256x192/12μM θερμική
iLC212 η μη ψυχόμενη ενότητα απεικόνισης IR, επίσης γνωστή ως μη ψυχόμενη θερμική ενότητα, είναι ραδιομετρικός-ικανή και έχει τη διαθέσιμη υπέρυθρη λειτουργία μέτρησης θερμοκρασίας μη-επαφών. Περιλαμβάνει έναν εξαιρετικά μικρό υπέρυθρο ανιχνευτή συσκευασίας επιπέδων γκοφρετών μεγέθους 256x192/12μm (WLP) που συλλαμβάνει το μακρών κυμάτων υπέρυθρο φάσμα (LWIR) που κυμαίνεται από 8 ως 14μm.
Λόγω του πλήρως βελτιστοποιημένου ανταλλαγή-γ της, η θερμική ενότητα καμερών iLC212 έχει το χαμηλό ψήφισμα, το μικρό μέγεθος, τη χαμηλής ισχύος κατανάλωση και πολύ τη χαμηλή τιμή. Κατά συνέπεια, στον τομέα της ασφάλειας και έλεγχος, είναι πολύ κατάλληλο για την ευρεία γωνία και από κοντά τη μέτρηση και τον έλεγχο θερμοκρασίας.
- Πλήρως βελτιστοποιημένες εφαρμογές ανταλλαγή-γ
- Κατάλληλος για τα διάφορα υπέρυθρα προϊόντα
- Ένα ευρύ φάσμα των εφαρμογών θερμικής λήψης εικόνων
- Χαμηλής ισχύος κατανάλωση
Πρότυπο | iLC212 |
Απόδοση ανιχνευτών IR | |
Υλικό | Μη ψυχόμενο οξείδιο βαναδίου |
Ψήφισμα | 256×192 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική απάντηση | 8μm ~14μm |
NETD | ≤ το 65mK@F1.0 @25℃@50Hz |
Επεξεργασία εικόνας | |
Ψηφιακό βίντεο | RAW/YUV/BT656 Τηλεοπτική μετάδοση υποστήριξης USB2.0 Γραμμή παραμέτρου υποστήριξης μέτρησης θερμοκρασίας |
Ψηφιακό ποσοστό πλαισίων | 25Hz/30Hz |
Επίδειξη εικόνας | Μαύρος-καυτός/εκτυφλωτικός/ψευδο-χρώμα |
Αλγόριθμος εικόνας | Διόρθωση Nonuniformity (NUC) τρισδιάστατη μείωση θορύβου εικόνας (3DNR) 2$α μείωση θορύβου (DNS) Συμπίεση δυναμικής περιοχής (DRC) Αύξηση EE |
Χρόνος ξεκινήματος | ≤3s |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10℃~+50℃ |
Σειρά μέτρησης θερμοκρασίας | -20℃~+150℃, επέκταση και προσαρμογή σειράς μέτρησης θερμοκρασίας υποστήριξης |
Ακρίβεια μέτρησης θερμοκρασίας | ±3℃/±3% (πάρτε τη μεγαλύτερη αξία) @23℃±5℃ η απόσταση μέτρησης θερμοκρασίας είναι 1.5m |
Περιφερειακή μέτρηση θερμοκρασίας | Υποστηρίξτε οποιεσδήποτε μέτρηση θερμοκρασίας περιοχής, μέγιστη αξία περιοχής παραγωγής, ελάχιστες αξία και μέση τιμή |
SDK | Τα παράθυρα/η έκδοση Linux, επιτυγχάνουν την τηλεοπτική ανάλυση ρευμάτων και γκρίζος στη μετατροπή θερμοκρασίας |
Ηλεκτρική διεπαφή | |
Εξωτερική διεπαφή | 30pin_HOURS συνδετήρας Εισαγωγή δύναμης Ψηφιακό βίντεο RS232-TTL/USB2.0 GPIO κ.λπ. |
Επικοινωνία | RS232-TTL/USB2.0 |
Τμήμα επέκτασης | Πίνακας VPC |
Λογισμικό PC | |
ICC λογισμικό | Έλεγχος ενότητας και τηλεοπτική επίδειξη |
Ηλεκτρικό σύστημα | |
Παροχή ηλεκτρικού ρεύματος | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 3.3V±0.1V |
Διασκεδασμός δύναμης | Σταθερό κράτος: 0.70W/3.3V @23±3℃ |
Σωματική ιδιότητα | |
Συνδετήρες | Εξωτερικό πρότυπο συνδετήρων: DF40C-30DP-0.4V (51), (ώρα-αρσενικό) Πρότυπο συνδετήρων ζευγαρώματος: DF40C (2,0) - 30DS-0.4V (51), (ώρα-θηλυκό) |
Μέγεθος | 21mm×21mm×12.8mm (συμπεριλαμβανομένου του φακού 3.2mm) |
Βάρος | 8.9g±0.5g (συμπεριλαμβανομένου του φακού 3.2mm) |
Περιβαλλοντική προσαρμοστικότητα | |
Θερμοκρασία λειτουργίας | -40℃~+70℃ |
Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
Υγρασία | 5%~95%, non-condensing |
Αντίσταση αντίκτυπου & δόνησης | Αντίκτυπος: μισό κύμα ημιτόνου, 40g/11ms, 3 άξονας, κατεύθυνση 6 Δόνηση: 5.35grms, άξονας 3 |
Πιστοποίηση | ROHS2.0/REACH |
Φακός | |
Προαιρετικός φακός | 3.2mm/F1.1, HFOV: 55.6±2.8° Επένδυση: AR |
Η ενότητα θερμικής λήψης εικόνων iLC212 εφαρμόζεται στον τομέα της ασφάλειας και ελεγκτικός, είναι κατάλληλο να ενσωματωθεί στην κρυμμένη κάμερα, τη ψηφιακή κάμερα, τη κάμερα θόλων, τη κάμερα κ.λπ. κιβωτίων.
1. Τι είναι υπέρυθρη ακτινοβολία;
Κατά ομιλία για την υπέρυθρη θερμική λήψη εικόνων, πρώτο την πράγμα για να σκεφτεί για είναι υπέρυθρη ακτινοβολία (IR). Το μήκος κύματος της υπέρυθρης ενέργειας ακτινοβολίας αρχίζει σε περίπου 700nm και επεκτείνεται σε περίπου 1mm. Όλα τα αντικείμενα εκπέμπουν ένα συγκεκριμένο ποσό της θερμότητας υπό μορφή υπέρυθρης ακτινοβολίας, η οποία είναι αόρατη σε μας, επειδή το σε ολόκληρο ηλεκτρομαγνητικό φάσμα, το γυμνό μάτι μπορεί μόνο να δει «το ορατό φως».
2. Πώς υπέρυθρο θερμικό imager λειτουργεί;
Το τμήμα πυρήνων του υπέρυθρου εξοπλισμού είναι ο υπέρυθρος θερμικός ανιχνευτής, ο οποίος μπορεί με ευαισθησία να ανιχνεύσει τη μικροσκοπική διαφορά θερμοκρασίας των περιβαλλόντων αντικειμένων. Κατόπιν, συλλέγει αυτές τις πληροφορίες ακτινοβολίας από το αντικείμενο και τα αποτελέσματα οι πληροφορίες θερμοκρασίας για την απεικόνιση, η οποία είναι βασισμένη στις πληροφορίες διαφοράς θερμοκρασίας. Όσο καυτότερο το αντικείμενο, η τόσο πιό υπέρυθρη ακτινοβολία αυτό παράγει. Εάν η ένταση είναι πάρα πολύ υψηλή, μπορείτε να την θεωρήσετε όπως τη θερμότητα.
