xΨήφισμα | 640x512 | Κατανάλωση ισχύος | 0,7w |
---|---|---|---|
Φασματικό εύρος | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
Χαρακτηριστικό NETD | ≤40mk | Ρυθμός καρέ | 30Hz |
Υψηλό φως | 640x512 θερμική ενότητα καμερών ψηφίσματος,UAV θερμική ενότητα καμερών ωφέλιμων φορτίων,Μη ψυχόμενη θερμική κάμερα 640x512 |

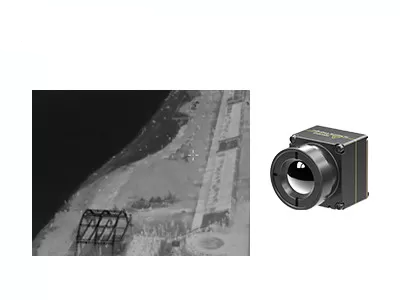

Μικροσκοπικός πυρήνας 640x512 12um καμερών μεγέθους μη ψυχόμενος υπέρυθρος για UAV τα ωφέλιμα φορτία
Σαν κύριο κατασκευαστή των δροσισμένων μη ψυχόμενων υπέρυθρων ανιχνευτών & των θερμικών ενοτήτων, η σφαιρική τεχνολογία developes ένα μικροσκοπικό μέγεθος και η ελαφριά υπέρυθρη θερμική λήψη εικόνων αφαιρούν τον πυρήνα iTL612R υπέρ, το οποίο είναι η συμπαγής έκδοση του υπέρυθρου πυρήνα iTL612R καμερών.
Πλήρως προσανατολισμένο για το ανταλλαγή-γ (μέγεθος-βάρος-και το δύναμη-κόστος), το μέγεθος και το βάρος του υπέρ υπέρυθρου πυρήνα καμερών iTL612R ήταν ήδη στην πρώτη γραμμή στη βιομηχανία. Είναι η καλύτερη επιλογή για τους πελάτες που πρέπει να περιορίσουν τις απαιτήσεις στο μέγεθος και το βάρος κατά το ενσωμάτωση των κηφήνων τους.
Παρέχοντας το 640×512/12μm μόνος-αναπτυγμένο γκοφρέτα-ισόπεδο υπέρυθρο ανιχνευτή, το βαθμό IP67 προστασίας φακών, την έκδοση απεικόνισης και μέτρησης θερμοκρασίας, και τις διάφορες λύσεις SDK, το iTL612R που η υπέρ θερμική ενότητα αποκρίνεται στους διαστημικούς περιορισμούς με το μικρότερο μέγεθος και το ελαφρύς, επιτυγχάνει τη μακρύτερη διάρκεια ζωής μπαταρίας με την πιό μικρή κατανάλωση ισχύος, υπερνικά τα προβλήματα ολοκλήρωσης στον τομέα καταναλωτικών ηλεκτρονικά, και παρέχει περισσότερες λύσεις για τα συμπαγή και φορητά προϊόντα.
Αναπτύσσεται ειδικά για τον τομέα της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της βοήθειας στην καταστροφή & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
Συμπαγές & ελαφρύ σχέδιο
• Μέγεθος: 17mm×17mm×22mm (με το φακό 9.1mm)
• Βάρος: 13g (με το φακό 9.1mm)
• Κατανάλωση ισχύος τόσο μικρή όσο 0.7W
Σαφής εικόνα & ακριβής ραδιομετρία
• Ολοκαίνουργιος αλγόριθμος διαδικασίας εικόνας: NUC/3DNR/DNS/DRC/EE
• Παράθυρα υποστήριξης/Linux/ARM SDK
• Υποστήριξη περιφερειακή, μέτρηση θερμοκρασίας σημείου & ισόθερμου
Διάφορες διεπαφές για την εύκολη ολοκλήρωση
• DVP/LVDS/USB2.0 διεπαφές, παραγωγή στοιχείων εικόνας RAW/YUV, έλεγχος τμηματικών λιμένων
Πρότυπο | iTL612R υπέρ |
Απόδοση ανιχνευτών IR | |
Ευαίσθητο υλικό | Οξείδιο βαναδίου |
Ψήφισμα | 640×512 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
Χαρακτηριστικό NETD | ≤40mk |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 30Hz |
Χρόνος ξεκινήματος | 5s |
Ψηφιακό βίντεο | RAW/YUV/BT656 |
Αλγόριθμος εικόνας | Διόρθωση μη-ομοιομορφίας (NUC) τρισδιάστατη μείωση θορύβου (3DNR) De-θόρυβος (DNS) Συμπίεση δυναμικής περιοχής (DRC) Αύξηση ακρών (EE) |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Λογισμικό PC | |
ICC λογισμικό | Έλεγχος ενότητας & τηλεοπτική επίδειξη |
Ηλεκτρικές προδιαγραφές | |
Τυποποιημένη εξωτερική διεπαφή | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ΩΡΕΣ, αρσενικό) |
Πίνακας επέκτασης USB | Τύπος-γ |
Διεπαφή επικοινωνίας | RS232-TTL/USB2.0 |
Ψηφιακή τηλεοπτική διεπαφή | CMOS8/USB2.0 |
Τάση ανεφοδιασμού | 4.0-5.0V Β VDC |
Χαρακτηριστική κατανάλωση ισχύος | 0.7W |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10°C~+50°C |
Σειρά μέτρησης θερμοκρασίας | -20°C~+150°C, 0°C~550°C Προσαρμογή και επέκταση υποστήριξης |
Ακρίβεια μέτρησης θερμοκρασίας | Μεγαλύτερος ±2°C ή ±2% (@23℃±3℃) |
Περιφερειακή μέτρηση θερμοκρασίας | Μέγιστο, ελάχιστο και μέση τιμή υποστήριξης της περιφερειακής θερμοκρασίας παραγωγής |
SDK | Παράθυρα υποστήριξης/Linux/ARM Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία |
Φυσικά χαρακτηριστικά | |
Μέγεθος (χιλ.) | 17×17×22 (με το φακό 9.1mm) |
Βάρος | 13g (με το φακό 9.1mm) |
Περιβαλλοντική προσαρμοστικότητα | |
Λειτουργούσα θερμοκρασία | -40°C~+70°C |
Θερμοκρασία αποθήκευσης | -45°C~+85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Πιστοποιητικά | ROHS2.0/REACH |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 9.1mm |
Η υπέρ ενότητα θερμικής λήψης εικόνων iTL612R μπορεί να ενσωματωθεί UAV στα ωφέλιμα φορτία και τις φορετές συσκευές έτσι ώστε χρησιμοποιείται ευρέως στους τομείς της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
1. Πώς το μη ψυχόμενο εστιακό microbolometer σειράς αεροπλάνων λειτουργεί;
Με τη χρησιμοποίηση της αρχής της υπέρυθρης ακτινοβόλου θερμικής επίδρασης, ο μη ψυχόμενος υπέρυθρος ανιχνευτής μετατρέπει την υπέρυθρη ενέργεια ακτινοβολίας στην ενέργεια θερμότητας με το υπέρυθρο υλικό απορρόφησης, έτσι ώστε η θερμοκρασία του ευαίσθητου υλικού αυξάνεται. Κατόπιν, μια ορισμένη φυσική παράμετρος των ευαίσθητων υλικών αλλαγών αναλόγως και των νεοφώτιστων στο ηλεκτρικό σήμα ή το σήμα ορατού φωτός μέσω ενός ορισμένου μηχανισμού μετατροπής με σκοπό να πραγματοποιήσει την ανίχνευση του αντικειμένου.
2. Ποιο είναι το πλεονέκτημα του μη ψυχόμενου υπέρυθρου ανιχνευτή;
Ο μη ψυχόμενος υπέρυθρος εστιακός ανιχνευτής αεροπλάνων δεν χρειάζεται μια ενσωματωμένη συσκευή συνελεύσεων σκεύων Δεωαρ πιό δροσερή (IDCA) και μπορεί να εργαστεί στη θερμοκρασία δωματίου. Έχει τα πλεονεκτήματα της γρήγορης έναρξης, χαμηλής ισχύος κατανάλωση, μικρό μέγεθος, ελαφρύ, μακράς διαρκείας, χαμηλότερο κόστος και ούτω καθεξής. Αν και η ευαισθησία του μη ψυχόμενου υπέρυθρου εστιακού ανιχνευτή αεροπλάνων δεν είναι τόσο καλή όπως αυτός των δροσισμένων υπέρυθρων ανιχνευτών, μετά από τα έτη ανάπτυξης, η απόδοση δαπανών της είναι προφανώς καλύτερη από το δροσισμένο ανιχνευτή, ο οποίος έχει μια ευρύτερη προοπτική εφαρμογής.
3. Ταξινόμηση των υπέρυθρων εστιακών σειρών αεροπλάνων
Σύμφωνα με τη μέθοδο ψύξης, η υπέρυθρη εστιακή σειρά αεροπλάνων μπορεί να διαιρεθεί σε δροσισμένους και μη ψυχόμενους ανιχνευτές θερμικής λήψης εικόνων. Ο δροσισμένος υπέρυθρος ανιχνευτής FPA υιοθετεί κυρίως το μπουκάλι σκεύων Δεωαρ/γρήγορα αρχίζει το throttling μπουκάλι ψυγείων και σκεύων Δεωαρ/το ψυγείο κύκλου του Στέρλινγκ αυτή τη στιγμή. Ενώ ο μη ψυχόμενος θερμικός IR ανιχνευτής FPA λειτουργεί στη θερμοκρασία δωματίου. Είναι ο πυρήνας του μη ψυχόμενου συστήματος θερμικής λήψης εικόνων. Τα πιό κοινά heat-sensitive υλικά περιλαμβάνουν το οξείδιο βαναδίου (Vox) και το άμορφο πυρίτιο (α-Si). Το υλικό οξειδίων βαναδίου είναι επικρατούσα επιλογή στην τρέχουσα αγορά έχει έναν υψηλής θερμοκρασίας συντελεστή αντίστασης, και την υψηλή θερμική ευαισθησία.
