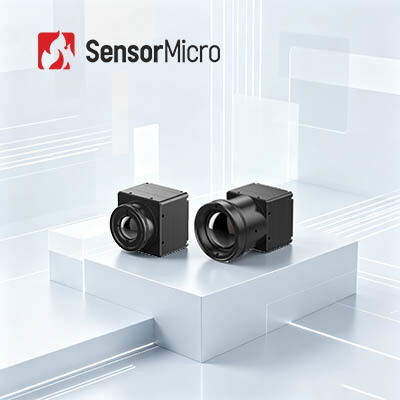

384x288 Ανάλυση 17μm Μέγεθος εικονοστοιχείων LWIR Uncooled θερμική κάμερα πυρήνα για βιομηχανική όραση
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | COIN417G3 |
| Ποσότητα παραγγελίας min | 1 τεμάχιο |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 384x288 / 17μm | Ρυθμός καρέ | 25Hz/30Hz/50Hz |
|---|---|---|---|
| NETD | ≤30mK/F1,0/25℃ | Φασματικό εύρος | 8~14μm |
| Μέγεθος | 25,4mm×25,4mm×16,5mm | Βάρος | 16,6±1g |
| Επισημαίνω | Θερμική ενότητα καμερών ADAS LWIR,θερμική ενότητα καμερών 30mK LWIR |
||
Περιγραφή προϊόντων
Ηλεκτρονική κάμερα θερμικής απεικόνισης LWIR 384x288 / 17μm
Περιγραφή του προϊόντος
Ο πυρήνας της κάμερας υπέρυθρου COIN417G3 ενσωματώνει έναν ανιχνευτή υπέρυθρου επιπέδου κυψελών 384 × 288/17 μm σε συνδυασμό με αναβαθμισμένους επαγγελματικούς αλγόριθμους επεξεργασίας εικόνας για άμεση, ομαλή έκδοση θερμικής εικόνας.Με χαμηλή κατανάλωση ενέργειας και συμβατότητα τυποποιημένης διεπαφής σε ολόκληρο τον κλάδο, αυτή η οικονομικά αποδοτική θερμική μονάδα επιτυγχάνει ένα τυπικό NETD μικρότερο από 30mK για υψηλής ευαισθησίας θερμική ανίχνευση.0, DVP, LVDS και BT.656, παρέχει δεδομένα εικόνας RAW και YUV με πρόσβαση σε έλεγχο σειριακής θύρας.επιταχύνει την επανάληψη του προϊόντος για την βιομηχανική όραση, νυχτερινή παρακολούθηση ασφαλείας, εξωτερική παρατήρηση, εφαρμογές AIoT και ADAS ευφυούς οδήγησης.
Βασικά χαρακτηριστικά
- Ολοκληρωμένη λειτουργικότητα, οικονομικό σχεδιασμό
Αναπτύχθηκε χρησιμοποιώντας έναν υψηλής απόδοσης ανιχνευτή συσκευασίας επιπέδου κυψελών. - Εξαιρετική απόδοση, ανώτερη απεικόνιση
Υψηλή ευαισθησία με τυπικό NETD≤30mK. Οι αλγόριθμοι εικόνας επόμενης γενιάς παρέχουν καθαρότερες και πιο καθαρές θερμικές εικόνες. - Ευέλικτη επέκταση, ταχεία ενσωμάτωση
Πολλές επιλογές οπτικών φακών διαθέσιμες για να ταιριάζουν σε διάφορα σενάρια εφαρμογής. Υποστηρίζει διεπαφές εξόδου εικόνας USB2.0 / DVP / LVDS / BT.656. Εκδίδει δεδομένα εικόνας RAW / YUV με έλεγχο σειριακής θύρας.
Προδιαγραφές προϊόντος
| Σχήμα | ΣΤΟΙΝ417Γ3 |
|---|---|
| Δείκτες ανιχνευτών υπέρυθρων | |
| Ευαίσθητο υλικό | VOx |
| Απόφαση | 384×288 |
| Μέγεθος pixel | 17 μm |
| Φασματική ανταπόκριση | 8 μm ~ 14 μm |
| Τυπική NETD | ≤ 30mK/F1.0/25°C |
| Επεξεργασία εικόνας | |
| Ψηφιακό ρυθμό καρέ | 25/30/50Hz |
| Ώρα εκκίνησης | 6s |
| Αναλογικό βίντεο | PAL/NTSC |
| Ψηφιακό βίντεο | RAW/YUV422 |
| Αλγόριθμος εικόνας | Διόρθωση μη ομοιομορφίας (NUC) 3D μείωση θορύβου (3DNR) 2D καταστολή θορύβου (DNS) Δυναμική συμπίεση εύρους (DRC) Ενίσχυση της άκρης (EE) |
| Εμφάνιση εικόνας | 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό) |
| Λογισμικό υπολογιστών | Λογισμικό ICC - Έλεγχος και οθόνη βίντεο |
| Ηλεκτρική | |
| Τυπική εξωτερική διεπαφή | 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male) |
| Πίνακα επέκτασης | Διάταξη 3 |
| Διασύνδεση επικοινωνίας | TTL-232/USB2.0 |
| Ψηφιακή εικόνα | ΔΕΠ8/ΔΕΠ16/USB2.0/BT.656/LVDS |
| Πρόσθετη τάση | 4.5~5.5V |
| Τυπική κατανάλωση ενέργειας | 0.65W |
| Μηχανικές | |
| Μέγεθος γυμνού πυρήνα (mm) | 25.4mm × 25.4mm × 16.5mm |
| Άδειο βάρος πυρήνα (g) | 160,6±1 |
| Προσαρμοστικότητα στο περιβάλλον | |
| Θέρμανση λειτουργίας | -40°C~+70°C |
| Θέρμανση αποθήκευσης | -45°C~+85°C |
| Η υγρασία | 5% έως 95%, μη συμπυκνωτικό |
| Δονήσεις | Τυχαία δόνηση, 5,35 γραμμάρια, 3-άξονας |
| Επιπτώσεις | Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικοί φακοί | |
| Οπτικοί φακοί | Σταθερή εστίαση Αθερμική: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| Επίπεδο προστασίας | IP67 ((Πρόσωπος φακός) |
Βιομηχανικές εφαρμογές
Ο πυρήνας θερμικής κάμερας COIN417G3 χρησιμοποιείται ευρέως στην βιομηχανική όραση, την παρακολούθηση της ασφάλειας, την πυρόσβεση και διάσωση, τον εξωτερικό χώρο, την μηχανική όραση, το ADAS κλπ.
Τυποποιημένη Υπηρεσία
- Πλήρης τεκμηρίωση:Εγχειρίδια προϊόντων, οδηγίες εγκατάστασης και αναφορές επιλογής.
- Ανάπτυξη και βοήθεια δοκιμών:Ενσωματωμένες δοκιμές δείγματος, αξιολόγηση της απόδοσης και επαλήθευση παραμέτρων έγιναν εύκολες.
- Προχωρημένο εργαλείο προγραμματιστή:SDKs, API, αλγόριθμοι και εργαλεία διορθώσεων για βαθιά ολοκλήρωση.
- Απόσταση τεχνικής υποστήριξης:24/7 υποστήριξη - γρήγορη ανταπόκριση και έγκαιρη επίλυση κρίσιμων ζητημάτων.
- Εγγύηση:Αρχικά εξαρτήματα και αυστηρή τήρηση διαδικασιών για την αποκατάσταση της βέλτιστης απόδοσης.
Ενημερωτικά ερωτήματα
Μεταλλικές συσκευασίες
Η μεταλλική συσκευασία χρησιμοποιεί μεταλλικό σωληνάριο, θερμοηλεκτρικό ψυγείο (TEC) και στήλη getter.Το TEC διαδραματίζει σημαντικό ρόλο στη σταθεροποίηση της θερμοκρασίας εργασίας, έτσι ώστε ο ανιχνευτής υπέρυθρων να λειτουργεί σε θερμοκρασία δωματίου, βελτιώνοντας έτσι την ικανότητα των αισθητήρων θερμικής απεικόνισης να προσαρμόζονται σε ακραία περιβάλλοντα, όπως η έντονη ομίχλη, η βροχή και το χιόνι κλπ.
Αλλά το μειονέκτημα είναι ότι το κόστος είναι πολύ υψηλό, αντιπροσωπεύοντας περισσότερο από το 60% του συνολικού κόστους παραγωγής όλων των μη ψυγμένων προϊόντων και προκαλώντας έναν μακρύ κύκλο παραγωγής.Αυτή η μέθοδος συσκευασίας είναι για εφαρμογές υψηλού επιπέδου.
