xΨήφισμα | 640x512 / 17μm | ΦΑΚΟΣ ΚΑΜΕΡΑΣ | Πολλαπλές Διαθέσιμες |
---|---|---|---|
Βάρος | <90 γρ | NETD | <30mK |
Φασματικό εύρος | 8~14μm LW | Μέγεθος | 44,5x44,5x33,6mm |
Υψηλό φως | Υπέρυθρη ενότητα 640x512 καμερών,UAV υπέρυθρη ενότητα καμερών ωφέλιμων φορτίων |
640x512 / ενότητα καμερών θερμικής λήψης εικόνων 17μm μη ψυχόμενη για υπαίθρια, ζωική παρατήρηση

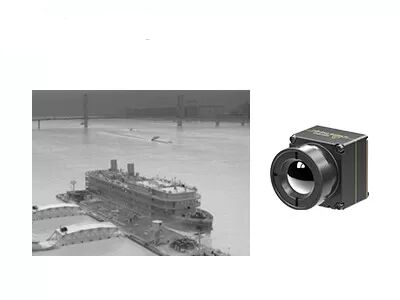

PLUG617 είναι μια από τη μη ψυχόμενη θερμική ενότητα αισθητήρων καμερών σειράς ΒΟΥΛΩΜΆΤΩΝ που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων (GST).
Αποτελούμενη από αισθητήρα καμερών 640x512/17µm το μη ψυχόμενο θερμικό, την πλήρη σειρά οπτικών συστατικών, το κύκλωμα επεξεργασίας σήματος και το μοναδικό αλγόριθμο επεξεργασίας εικόνας, η ενότητα καμερών PLUG617 LWIR παρέχει τη σαφή εικόνα και την ανώτερη απόδοση.
Οι μη ψυχόμενες υπέρυθρες ενότητες σειράς ΒΟΥΛΩΜΑΤΩΝ αναπτύσσονται ειδικά για τις διάφορες εξατομικευμένες απαιτήσεις παρατήρησης, οι οποίες παρέχουν τις διάφορες τυποποιημένες βιομηχανικές διεπαφές και τις υπέρυθρες επιλογές φακών να καλύψουν οι συγκεκριμένες απαιτήσεις ολοκλήρωσης. Μερικές επαγγελματικές λύσεις θερμικής λήψης εικόνων έχουν εφαρμοστεί σε πολλές εφαρμογές.
- NETD<30mk>
- Σταθερή απόδοση
- Εύκολη ολοκλήρωση & σύνδεση
- Σαφείς ποιότητα & λεπτομέρειες εικόνας
- Ισχυρή περιβαλλοντική προσαρμοστικότητα
Πρότυπο | PLUG617 |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 640x512 |
Πίσσα εικονοκυττάρου | 17μm |
Φασματική σειρά | 8~14μm |
NETD | <30mk |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 9Hz/25Hz/30Hz/50Hz/60Hz |
Χρόνος ξεκινήματος | <10s> |
Αναλογικό βίντεο | PAL/NTSC |
Ψηφιακό βίντεο | RAW/YUV/BT656/LVDS |
Τμήμα επέκτασης | USB/Camerlink |
Τρόπος εξασθένισης | Γραμμικός/ιστόγραμμο/μικτός |
Ψηφιακό ζουμ | 1~8X συνεχές ζουμ, μέγεθος 1/8 βημάτων |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Κατεύθυνση εικόνας | Οριζόντια/κάθετα/διαγώνια κτυπά |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρική προδιαγραφή | |
Τυποποιημένη εξωτερική διεπαφή | 50pin_HOURS διεπαφή |
Τρόπος επικοινωνίας | Rs232-TTL, 115200bps |
Τάση ανεφοδιασμού | 4~6V |
Χαρακτηριστική κατανάλωση ισχύος | <1> |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 44.5x44.5x36.6 |
Βάρος | <90g> |
Περιβαλλοντική προσαρμογή | |
Θερμοκρασία λειτουργίας | -40°C ~ +70°C |
Θερμοκρασία αποθήκευσης | -45°C ~ +85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | Τυχαία δόνηση 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Μηχανοποιημένος φακός: 75mm/100mm/150mm Συνεχές οπτικό ζουμ: 30150mm |
Η θερμικό imager PLUG617 ενότητα χρησιμοποιείται ευρέως στην ασφάλεια και έλεγχος, υπαίθρια, των ωφέλιμων φορτίων κ.λπ. διάσωσης επιβολής νόμου, πυρόσβεσης και διάσωσης, ADAS, UAV.
1. Τι είναι σειρά DRI;
Είναι ένας τρόπος την απόσταση στην οποία ένας υπέρυθρος ανιχνευτής μπορεί να παραγάγει μια εικόνα του συγκεκριμένου στόχου και μπορεί να διαιρεθεί σε σειρά ανίχνευσης, σειρά αναγνώρισης, σειρά προσδιορισμού.
Δ (ανίχνευση): δυνατότητα να διακριθεί ένα αντικείμενο από το υπόβαθρο
Ρ (αναγνώριση): δυνατότητα να ταξινομηθεί η κατηγορία αντικειμένου (ζώο, άνθρωπος, όχημα, βάρκα…)
Ι (προσδιορισμός): δυνατότητα να περιγραφεί το αντικείμενο λεπτομερώς (ένα άτομο με ένα καπέλο, ένα ελάφι, ένα τζιπ…)
Σύμφωνα με τα κριτήρια Johnson, όταν η πιθανότητα της λεπτομέρειας στόχων ορατή στην απόσταση DRI είναι 50%, τα ελάχιστα ζευγάρια γραμμών αριθμού του στόχου είναι 1:3:6 (ή 1:4:8), και ο αντίστοιχος ελάχιστος αριθμός εικονοκυττάρων είναι 2:6:12 (ή 2:8:16).
Υποθέτοντας ότι η διάμετρος στόχων είναι Χ, το εστιακό μήκος είναι φ, το μέγεθος εικονοκυττάρου είναι δ, και ο αριθμός ζευγαριών γραμμών είναι ν, έπειτα η απόσταση L=H×f/άποψης (2n×d)
