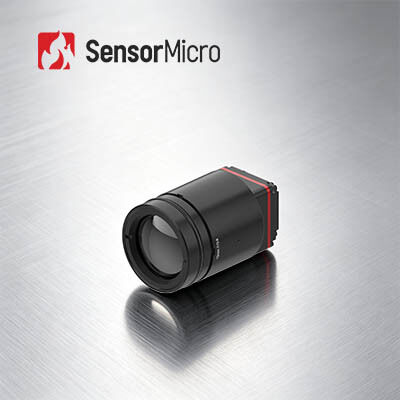

1280×1024 Ανάλυση 8μm Μέγεθος Pixels 30mK NETD Μη ψυγμένη θερμική φωτογραφική μηχανή υψηλής ευκρίνειας
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL1208 |
| Ποσότητα παραγγελίας min | 1 τεμάχιο |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024 / 8μm | Φακός κάμερας | Πολλαπλές Διαθέσιμες |
|---|---|---|---|
| Αλγόριθμος εικόνας | NUC/3DNR/DNS/DRC/EE | NETD | ≤30mK |
| Φασματικό εύρος | 8~14μm LW | Ψηφιακή εικόνα | Mipi-CSI |
| Επισημαίνω | Υπέρυθρη ενότητα 640x512 καμερών,UAV υπέρυθρη ενότητα καμερών ωφέλιμων φορτίων |
||
Περιγραφή προϊόντων
1280×1024 / 8μm Μη ψυγμένη θερμική φωτογραφική μηχανή υψηλής ευκρίνειας
Επισκόπηση του προϊόντος
Είμαστε στην ευχάριστη θέση να σας συστήσουμε το μοντέλο θερμικής απεικόνισης iTL1208, το πυρήνα της κάμερας υπέρυθρου 8μm iTL1208,ειδικά σχεδιασμένα για παγκόσμιους αγοραστές που εστιάζουν σε χαμηλά SWaP και υψηλού κόστους θερμικά στοιχεία υψηλής απόδοσηςΗ συμπαγή αυτή μονάδα διαθέτει συνολικό μέγεθος 22,6×22,6×34,5mm και καθαρό βάρος 35,7g με τυποποιημένο φακό 12mm, καθιστώντας την εξαιρετικά προσαρμόσιμη για τα παραδοσιακά χειροκίνητα και κινητά προϊόντα.
Παρέχει εξαιρετική θερμική ευαισθησία με 30mK NETD και καθαρές θερμικές εικόνες 1280×1024 HD που βοηθούνται από ενσωματωμένους αλγόριθμους προσαρμογής εικόνας.διπλή έξοδος δεδομένων RAW/YUVΥποστηρίζουμε τις δοκιμές δειγμάτων, τις παραγγελίες δοκιμών μικρών παρτίδων και την πλήρη διασυνοριακή τεχνική καθοδήγηση για την τοπική συναρμολόγηση προϊόντων και την κυκλοφορία στην αγορά.
Βασικά χαρακτηριστικά
-
Εξαιρετικά ελαφρύ σχέδιοΣυμπληρωματικό μέγεθος 22,6 × 22,6 × 34,5 mm και βάρος 35,7 g (συμπεριλαμβανομένου φακού 12 mm)Μεταξύ των υψηλότερων επιπέδων ολοκλήρωσης στην κατηγορία του
-
Υψηλή ευαισθησία, ακριβής ανίχνευση8μm εξαιρετικά μικρού μεγέθους pixel με ανάλυση 1280×1024, παρέχοντας λεπτές λεπτομέρειες και καθαρές εικόνεςΤυπική NETD ≤ 30mK, που επιτρέπει την αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
-
Απλουστευμένη ανάπτυξη, ταχεία ολοκλήρωσηΠολλαπλές επιλογές οπτικών φακών που είναι διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογήςΥποστηρίζει το περιβάλλον εξόδου εικόνας MIPI CSIΈκδοση δεδομένων εικόνας RAW και YUV, με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
| Σχήμα | ΙΤL1208 |
|---|---|
| Δείκτες ανιχνευτών υπέρυθρων | Ευαίσθητο υλικό: VOx Ανάλυση: 1280×1024 Μέγεθος pixel: 8μm Φασματική ανταπόκριση: 8μm ~ 14μm Τυπική NETD: ≤30mK |
| Επεξεργασία εικόνας | Ψηφιακό ρυθμό καρέ: 25/30Hz Χρόνος εκκίνησης: ≤ 6 δευτερόλεπτα Ψηφιακό βίντεο: RAW/YUV Αλγόριθμος εικόνας: NUC/3DNR/DNS/DRC/EE Εμφάνιση εικόνας: 10 τύποι (Λευκό Ζεστό/Λάβα/Κόκκινο Σίδηρο/Ζεστό Σίδηρο/Ιατρικό/Αρκτικό/Καταιγίδα 1/Καταιγίδα 2/Τιντ/Μαύρο Ζεστό) |
| Λογισμικό υπολογιστών | Η μονάδα ελέγχου και η οθόνη βίντεο |
| Ηλεκτρική | Τυπική εξωτερική διεπαφή: 34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0 Διασύνδεση επικοινωνίας: TTL-232/I2C Ψηφιακή βιντεοεπαφή: MIPI-CSI Τρόπος παροχής: 4,5-5,5V Τυπική κατανάλωση ενέργειας: 1W |
| Μηχανικές |
Μέγεθος (συμπεριλαμβανομένου του φακού): • Με φακό 5 mm: 22,6 mm × 22,6 mm × 50 mm (εξωτερική διάμετρος φακού Φ37 mm) • Με φακό 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (εξωτερική διάμετρος φακού Φ33 mm) • Με φακό 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (εξωτερική διάμετρος φακού Φ26,6 mm) • Με φακό 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (εξωτερική διάμετρος φακού Φ27 mm) • Με φακό 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (εξωτερική διάμετρος φακού Φ33 mm) • Με φακό 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (εξωτερική διάμετρος φακού Φ43,2 mm) Βάρος (συμπεριλαμβανομένου του φακού): • 85,5±4,5g (Με φακό 5 mm) • 70,5±3,6g (Με φακό 10 mm) • 35,7±2g (Με φακό 12mm) • 40,7±2,1g (Με φακό 17mm) • 71,0±3,6g (Με φακό 25mm) • 110±5,5g (Με φακό 35mm) |
| Προσαρμοστικότητα στο περιβάλλον | Θερμοκρασία λειτουργίας: -40°C~+70°C Θερμοκρασία αποθήκευσης: -45°C~+85°C Υγρασία: 5%~95%, μη συμπυκνωτική Δονήσεις: 5,35gms, τυχαίες δονήσεις, 3-άξονας Κρούση: μισό κύμα sinus, 40g/11ms, κατεύθυνση κρούσης, άξονας X, 3 φορές Πιστοποίηση: ROHS2.0/REACH Οπτικός φακός: σταθερή εστίαση Αθερμική: 5/10/12/17/25/35mm |
Βιομηχανικές εφαρμογές
- Καταπολέμηση δασικών πυρκαγιών
- Διατήρηση ισχύος
- Φωτοβολταϊκή επιθεώρηση
- Παρακολούθηση της ασφάλειας
- Φορητές συσκευές
- Φορητές συσκευές
Πλεονεκτήματα του προϊόντος
-
Διαφορετικό χαρτοφυλάκιο προϊόντωνΈνα ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων των ανιχνευτών υπέρυθρων, των πυρήνων των φωτογραφικών μηχανών και των ενοτήτων για την κάλυψη διαφόρων απαιτήσεων ενοποίησης.
-
Πλούσια ποικιλία προϊόντωνΟι πολλαπλές ανάλυσεις συστοιχίας, τα μεγέθη των pixel, οι ζώνες κύματος και οι συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές.
-
Εξαιρετική απόδοσηΚαθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και υψηλή αξιοπιστία, σχεδιασμένα για να λειτουργούν κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.
-
Εύκολη ενσωμάτωσηΟι πολλαπλές επιλογές διεπαφής καθιστούν την ολοκλήρωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογής.
Συχνές Ερωτήσεις
Τι είναι το DRI Range;
Είναι μέσο μέτρησης της απόστασης στην οποία ένας ανιχνευτής υπέρυθρων μπορεί να παράγει εικόνα συγκεκριμένου στόχου και μπορεί να διαιρεθεί σε περιοχή ανίχνευσης, περιοχή αναγνώρισης, περιοχή αναγνώρισης.
D (ανίχνευση): ικανότητα να διακρίνει ένα αντικείμενο από το φόντο
R (αναγνώριση): ικανότητα ταξινόμησης της κατηγορίας αντικειμένου (ζώο, άνθρωπος, όχημα, σκάφος...)
Ι (προσδιορισμός): ικανότητα περιγραφής του αντικειμένου με λεπτομέρειες (άνθρωπος με καπέλο, ελάφι, τζιπ...)
Σύμφωνα με τα κριτήρια του Τζόνσον, όταν η πιθανότητα ορατής λεπτομέρειας στόχου από την απόσταση DRI είναι 50%, τα ελάχιστα ζεύγη γραμμών αριθμού του στόχου είναι 1:3:6 (ή 1:4:8), και ο αντίστοιχος ελάχιστος αριθμός εικονοστοιχείων είναι 2:612 (ή 2:8(Πράξ.
Υποθέτοντας ότι η διάμετρος του στόχου είναι H, η εστιακή απόσταση είναι f, το μέγεθος των pixel είναι d, και ο αριθμός των ζευγαριών γραμμών είναι n, τότε η απόσταση θέασης L=H×f/(2n×d)
D (ανίχνευση): ικανότητα να διακρίνει ένα αντικείμενο από το φόντο
R (αναγνώριση): ικανότητα ταξινόμησης της κατηγορίας αντικειμένου (ζώο, άνθρωπος, όχημα, σκάφος...)
Ι (προσδιορισμός): ικανότητα περιγραφής του αντικειμένου με λεπτομέρειες (άνθρωπος με καπέλο, ελάφι, τζιπ...)
Σύμφωνα με τα κριτήρια του Τζόνσον, όταν η πιθανότητα ορατής λεπτομέρειας στόχου από την απόσταση DRI είναι 50%, τα ελάχιστα ζεύγη γραμμών αριθμού του στόχου είναι 1:3:6 (ή 1:4:8), και ο αντίστοιχος ελάχιστος αριθμός εικονοστοιχείων είναι 2:612 (ή 2:8(Πράξ.
Υποθέτοντας ότι η διάμετρος του στόχου είναι H, η εστιακή απόσταση είναι f, το μέγεθος των pixel είναι d, και ο αριθμός των ζευγαριών γραμμών είναι n, τότε η απόσταση θέασης L=H×f/(2n×d)
