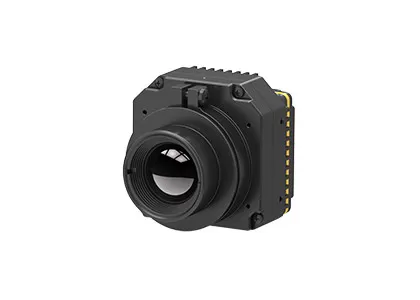

Μονάδα Θερμικής Απεικόνισης LWIR χωρίς ψύξη, Ανάλυση 384x288, Μέγεθος Pixel 12μm, για Κάμερες Ασφαλείας

  • 384x288 Resolution 12μm Pixel Size Uncooled LWIR Thermal Imaging Module for Security Cameras
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου MICO412
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Τύπος Uncooled Camera Module Ψήφισμα 384x288 / 12μm
Ρυθμός καρέ 25Hz/30Hz/50Hz NETD ＜30mK
Τυπική κατανάλωση ενέργειας ＜1,1W Βάρος ≤77 γρ
Επισημαίνω

Κάμερα ασφαλείας θερμικής λήψης εικόνων LWIR

,

Μη ψυχόμενα κάμερα ασφαλείας θερμικής λήψης εικόνων

,

400x300 θερμικά κάμερα ασφαλείας
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Θερμική μονάδα απεικόνισης LWIR 384x288 / 12μm χωρίς ψύξη ενσωματωμένη σε κάμερα ασφαλείας
Επισκόπηση προϊόντος

Ο εξαιρετικά συμπαγής πυρήνας υπέρυθρης κάμερας MICO412 διαθέτει υπέρυθρο ανιχνευτή ανάλυσης 384×288, πολλαπλές επιλογές οπτικού φακού, πλακέτα επεξεργασίας εικόνας και στιβαρό δομικό πλαίσιο. Μεταδίδει αναλογικό ή ψηφιακό βίντεο σε πλατφόρμες backend για ενσωμάτωση. Με μεγαλύτερη συστοιχία, το MICO412 καλύπτει διάφορες ανάγκες διαφορετικών πελατών.

Ανιχνευτές υπέρυθρης ακτινοβολίας χωρίς ψύξη και μονάδες θερμικής απεικόνισης SensorMicro μπορούν να χρησιμοποιηθούν ευρέως και να ενσωματωθούν σε συστήματα παρακολούθησης ασφαλείας, συμπεριλαμβανομένης της παρακολούθησης οδικής κυκλοφορίας έξυπνων πόλεων, της παρακολούθησης υποδομών, της πυρασφάλειας σε βιομηχανικές περιοχές, της έγκαιρης ανίχνευσης πυρκαγιών, της προστασίας λιμένων, της ασφάλειας συνόρων, της περιμετρικής επιτήρησης και της ναυτικής περιπολίας.

Κύρια χαρακτηριστικά
  • Οικονομική και ενεργειακά αποδοτική λύση
    • Εξοπλισμένο με αυτο-αναπτυγμένο υπέρυθρο ανιχνευτή 384×288/12μm σε επίπεδο wafer, προσφέροντας σαφές πλεονέκτημα κόστους
    • Ενσωματωμένο με αποκλειστικό τσιπ ASIC για υψηλή ενεργειακή απόδοση
  • Βελτιστοποιημένο SWaP
    • Εξαιρετικά συμπαγές μέγεθος: μόνο 22,2×22,2×27,2mm (χωρίς φακό)
    • Ελαφρύ: μόλις 30,3±2g
    • Χαμηλή κατανάλωση ενέργειας: 680mW
  • Εύκολη ανάπτυξη & γρήγορη ενσωμάτωση
    • Παρέχει εγγενή αναλογική ή ψηφιακή έξοδο βίντεο, υποστηρίζοντας πρότυπα CVBS/USB/MIPI — δεν απαιτείται επιπλέον ανάπτυξη
    • Εύκολη τοποθέτηση με ελάχιστη προσπάθεια δομικού σχεδιασμού
Προδιαγραφές προϊόντος
Μοντέλο MICO412
Ανιχνευτής IR Ευαίσθητο υλικό: VOx
Ανάλυση: 384×288
Μέγεθος pixel: 12μm
NETD: ≤30mK/F1.0/25℃
Φασματική απόκριση: 8~14μm
Οπτικός φακός Εστίαση/F#: 4,8/F1.0 | 9,1mm/F1.0 | 13mm/F1.0
FOV: 51°(Ο)×39°(Κ) | 28,4°(Ο)×21,5°(Κ) | 20°(Ο)×15°(Κ)
Εύρος ανίχνευσης (8 pixels) 99m (άτομο ύψους 5'11")
360m (όχημα 4μ×3μ)
Τύπος Αθέρματης σταθερής εστίασης: Πρώτη στεγανοποίηση/επίστρωση φακού IP67
Επεξεργασία εικόνας Αναλογικό βίντεο: PAL(προεπιλογή) / NTSC
Ψηφιακό βίντεο: USB/MIPI
Ρυθμός καρέ: 25Hz/30Hz/50Hz
Χρόνος εκκίνησης: ≤6s
Αλγόριθμος εικόνας: NUC/DRC/DNS/DDE/SFFC
Ψευδοχρώμα 11 τύποι - προσαρμόσιμοι
Ηλεκτρική διεπαφή Τυπική εξωτερική διεπαφή: Διεπαφή 3PIN (A1251-WV-S-3P) | Διεπαφή 9PIN(A1251-WV-S-9P) | Διεπαφή 26PIN(DF56C-26S-0.3V-51)
Διεπαφή βίντεο: CVBS | USB | MIPI
Τροφοδοσία Τάση τροφοδοσίας: DC: 5V~24V
Σταθερή κατανάλωση ενέργειας: ≤680mW@5V, 23±3℃
Μηχανικά Διάσταση: 22,2mm×22,2mm×27,2mm (Μ×Π×Υ)
Βάρος: 30,3±3g
Περιβαλλοντική προσαρμοστικότητα Θερμοκρασία λειτουργίας: -40℃~+70℃
Θερμοκρασία αποθήκευσης: -45℃~+85℃
Υγρασία: 5%~95%, χωρίς συμπύκνωση
Δόνηση: Τυχαία δόνηση, 5,35grms, 3 άξονες
Κρούση: Ημιτονοειδές κύμα, 40g/11ms, 3 άξονες, 6 κατευθύνσεις
Πιστοποίηση RoHS2.0/Reach
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής υπέρυθρης κάμερας MICO412 είναι κατάλληλη για συστήματα παρακολούθησης μεγάλης εμβέλειας και σύνθετα περιβάλλοντα, συμπεριλαμβανομένων αραιοκατοικημένων περιοχών, 24/7 παρακολούθησης όλων των καιρικών συνθηκών και τοποθεσιών με δυσμενείς καιρικές συνθήκες.

Τυποποιημένη υπηρεσία
  • Πλήρης τεκμηρίωση: Εγχειρίδια προϊόντων, οδηγούς εγκατάστασης και αναφορές επιλογής για άμεση υλοποίηση
  • Βοήθεια ανάπτυξης & δοκιμών: Δοκιμή ενσωματωμένων δειγμάτων, αξιολόγηση απόδοσης και επαλήθευση παραμέτρων
  • Προηγμένο κιτ εργαλείων προγραμματιστή: SDK, API, αλγόριθμοι και εργαλεία αποσφαλμάτωσης για βαθιά ενσωμάτωση
  • Απομακρυσμένη τεχνική υποστήριξη: 24/7 υποστήριξη με γρήγορη απόκριση και έγκαιρη επίλυση κρίσιμων ζητημάτων
  • Εγγύηση: Γνήσια ανταλλακτικά και αυστηρή τήρηση διαδικασιών για την αποκατάσταση βέλτιστης απόδοσης
Συχνές ερωτήσεις
Τι είναι ο υπέρυθρος ανιχνευτής / αισθητήρας θερμικής απεικόνισης;

Τα υπέρυθρα κύματα δεν μπορούν να γίνουν ορατά από το ανθρώπινο μάτι. Ο υπέρυθρος ανιχνευτής / αισθητήρας θερμικής απεικόνισης είναι μια οπτο-ηλεκτρονική συσκευή που αντιδρά στην υπέρυθρη ακτινοβολία και τη θερμική ενέργεια και τη μετατρέπει σε ηλεκτρικά σήματα, στη συνέχεια εξάγει ορατές θερμικές εικόνες.

Τι είναι το WLP;

Το WLP αναφέρεται στη συσκευασία σε επίπεδο wafer. Είναι η διαδικασία ολοκλήρωσης συσκευασίας υψηλού κενού απευθείας σε ολόκληρο το wafer MEMS, στη συνέχεια χάραξης και κοπής για τη δημιουργία ενός μεμονωμένου υπέρυθρου αισθητήρα. Μαζί με τη μεταλλική συσκευασία και τη κεραμική συσκευασία, αποτελούν τις τρεις κύριες μορφές συσκευασίας για υπέρυθρους ανιχνευτές χωρίς ψύξη.

Ποιο είναι το πλεονέκτημα του WLP;

Οι ανιχνευτές IR WLP είναι ειδικά σχεδιασμένοι για να καλύπτουν τις απαιτήσεις μικρογραφίας και χαμηλού κόστους στην εφαρμογή της τεχνολογίας υπέρυθρης ακτινοβολίας στην αγορά ηλεκτρονικών ειδών ευρείας κατανάλωσης. Η SensorMicro, με δυνατότητα μαζικής παραγωγής, προσφέρει μια ποικιλία λύσεων μονάδων υπέρυθρης ακτινοβολίας WLP για την προώθηση νέων εφαρμογών σε αναδυόμενες αγορές.
