640x512 Ανάλυση 8μm Pixel Pitch LWIR Θερμική Μονάδα υπέρυθρης κάμερας για ιατρικό σύστημα απεικόνισης
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | RoHS; Reach |
| Αριθμό μοντέλου | iHA608W |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512 | Κατανάλωση ρεύματος | 0.6W |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 8μm |
| Τυπικό NETD | ≤30mK | Ρυθμός καρέ | 25 Hz |
| Επισημαίνω | Θερμική ενότητα 384x288 LWIR,Θερμική ενότητα 17um LWIR,Ιατρικός θερμικός υπέρυθρος ανιχνευτής LWIR |
||
Περιγραφή προϊόντων
Θερμική Μονάδα LWIR 640x512 8μm Κάμερα Υπέρυθρης Ακτινοβολίας για Σύστημα Ιατρικής Απεικόνισης
Περιγραφή Προϊόντος
Το iHA608W μας υιοθετεί τον κορυφαίο υπέρυθρο αισθητήρα ApexCore 640×512 8μm, ειδικά κατασκευασμένο για μη επαφή μέτρηση βιολογικής θερμοκρασίας με υψηλή ακρίβεια ±0.5°C. Εξοπλισμένο με αλγορίθμους ιατρικής απεικόνισης, μπορεί να παράγει ευκρινείς θερμικές εικόνες, να δείχνει την ακριβή κατανομή της θερμοκρασίας και να παρέχει σταθερά δεδομένα θερμοκρασίας. Το μικρό pixel 8μm καθιστά ολόκληρη τη μονάδα μικρότερη και πιο τακτοποιημένη. Έρχεται με διεπαφή βίντεο Type-C και θύρα επικοινωνίας USB2.0 για εύκολη & γρήγορη ενσωμάτωση. Οι πελάτες μπορούν να εφαρμόσουν αυτή τη μονάδα σε ιατρική διάγνωση, έλεγχο υγείας, έλεγχο θερμοκρασίας ζωικού κεφαλαίου και πολλές σχετικές βιομηχανίες.
Κύρια Χαρακτηριστικά
- Ακριβής Μέτρηση Θερμοκρασίας & Εξαιρετική Απεικόνιση
- Ειδικά σχεδιασμένο για μη επαφή μέτρηση βιολογικής θερμοκρασίας με υψηλή ακρίβεια ±0.5°C
- Σε συνδυασμό με φακό ιατρικού βαθμού και αποκλειστικούς αλγορίθμους επεξεργασίας ιατρικής εικόνας για ευκρινέστερη θερμική απεικόνιση
- Μικροσκοπικό Μέγεθος & Εύκολη Συναρμολόγηση
- Βασισμένο στον υπέρυθρο ανιχνευτή μικρού pixel 8μm ApexCore για την επίτευξη μιας εξαιρετικά συμπαγούς δομής σώματος
- Συμπαγείς διαστάσεις 21×21×31.5 mm και ελαφρύ βάρος 25±2 g, συμβατό με μια ευρεία γκάμα μικροσκοπικών συσκευών
- Γρήγορη Ενσωμάτωση & Ανάπτυξη Χωρίς Προβλήματα
- Τυποποιημένες διεπαφές Type-C και USB2.0 υποστηρίζουν ταχύτερη ενσωμάτωση συστήματος
- Διαθέσιμοι πόροι SDK για πλατφόρμες Windows, Android και Linux για τη μείωση των συνολικών εμποδίων ανάπτυξης
Προδιαγραφές Προϊόντος
| Μοντέλο | iHA608W |
|---|---|
| Δείκτες Υπέρυθρων Ανιχνευτών | |
| Ευαίσθητο Υλικό | Vox |
| Ανάλυση | 640×512 |
| Μέγεθος Pixel | 8μm |
| Φασματική Απόκριση | 8μm ~14μm |
| Τυπικό NETD | ≤30mK |
| Επεξεργασία Εικόνας | |
| Ρυθμός Καρέ Ψηφιακής Εικόνας | 25Hz |
| Χρόνος Εκκίνησης | ≤6s |
| Ψηφιακό Βίντεο | RAW/YUV/TMP |
| Αλγόριθμος Εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση Εικόνας | Ιατρικό Χρώμα/Ψευδο-χρώμα |
| Λογισμικό Η/Υ | |
| Λογισμικό | Έλεγχος Μονάδας & Εμφάνιση Βίντεο |
| Μέτρηση Θερμοκρασίας | |
| Θερμοκρασία Λειτουργίας | 10°C ~ +50°C |
| Εύρος Μέτρησης | 32°C ~ +42°C |
| Ακρίβεια Μέτρησης | ±0.5°C μετά από εκκίνηση για 2 λεπτά (Όταν το εύρος θερμοκρασίας στόχου είναι 32~42°C και η θερμοκρασία περιβάλλοντος είναι 23±3°C) |
| Απόσταση Μέτρησης | 0.5m έως 5m, και μετρήσεις θερμοκρασίας σε διάφορες αποστάσεις μπορούν να επιτευχθούν μέσω του SDK |
| SDK | Διαθέσιμα SDK για Windows/Android/Linux Ενεργοποίηση ανάλυσης ροής βίντεο, ελέγχου μονάδας, ολοκληρωμένης μέτρησης θερμοκρασίας συστοιχίας, θερμικής απεικόνισης, ρύθμισης παραθύρου θερμοκρασίας και ενσωμάτωσης πολλαπλών συσκευών |
| Ηλεκτρικά | |
| Τυπική Εξωτερική Διεπαφή | USB(TYPE-C) |
| Διεπαφή Επικοινωνίας | USB |
| Ψηφιακή Διεπαφή Βίντεο | USB2.0 |
| Τάση Τροφοδοσίας | 5V±0.5 |
| Τυπική Κατανάλωση Ενέργειας | 0.6W |
| Οπτικός Φακός | |
| Εστιακή Απόσταση | 4mm |
| Τύπος Φακού | Σταθερής Εστίασης Αθερμικός |
| F# | 1 |
| FOV (Οριζόντιο x Κάθετο) | 69.2°×55.4° |
| Μέγεθος (mm) | 21mm×21mm×31.5mm (Με φακό 4mm) |
| Βάρος (g) | 25g±2 (Με φακό 4mm) |
| Περιβαλλοντική Προσαρμοστικότητα | |
| Θερμοκρασία Λειτουργίας | -10°C ~ +50°C |
| Θερμοκρασία Αποθήκευσης | -45°C ~ +85°C |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5.35grms, Τυχαία Δόνηση, 3 άξονες |
| Κρούση | Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης 3 άξονες, 6 κατευθύνσεις |
| ESD | Επαφή Εκφόρτισης: 6KV Εκφόρτιση Αέρα: 8KV |
| Πιστοποίηση | |
| Προστασία Περιβάλλοντος | ROHS2.0/REACH |
Βιομηχανικές Εφαρμογές

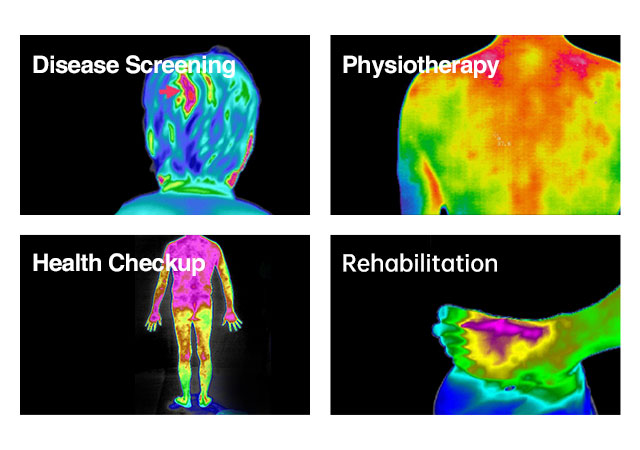

Η θερμική μονάδα iHA608W αναμένεται να χρησιμοποιηθεί ευρέως στους τομείς της Πρόληψης Ασθενειών, της Φυσικοθεραπείας Παραδοσιακής Κινεζικής Ιατρικής, του Ελέγχου Υγείας, της Αποκατάστασης κ.λπ. παρόν και στο μέλλον.
Η Γκάμα Προϊόντων μας
- Υψηλή ευαισθησία και εξαιρετική απόδοση
- Παγκόσμια κορυφαία τεχνολογία στη βιομηχανία υπέρυθρης ακτινοβολίας
- Διάφοροι υπέρυθροι ανιχνευτές διαθέσιμοι
- Τόσο μη ψυχόμενοι όσο και ψυχόμενοι υπέρυθροι ανιχνευτές σε διαφορετικές μορφές και μεγέθη pixel
- Μαζική παραγωγή για διασφάλιση γρήγορης παράδοσης
- Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
1. Σχετικά με τον ανιχνευτή υπέρυθρης ακτινοβολίας με μεταλλική συσκευασία
Η μεταλλική συσκευασία χρησιμοποιεί μεταλλικό περίβλημα, θερμοηλεκτρικό ψύκτη (TEC) και κυλινδρικό getter. Το TEC παίζει σημαντικό ρόλο στη σταθεροποίηση της θερμοκρασίας λειτουργίας, ώστε ο ανιχνευτής υπέρυθρης ακτινοβολίας να λειτουργεί σε θερμοκρασία δωματίου, βελτιώνοντας έτσι την ικανότητα των αισθητήρων θερμικής απεικόνισης να προσαρμόζονται σε ακραία περιβάλλοντα, όπως βαριά ομίχλη, βροχή και χιόνι κ.λπ.
Ωστόσο, το μειονέκτημα είναι ότι το κόστος είναι πολύ υψηλό, αποτελώντας πάνω από το 60% του συνολικού κόστους ολόκληρης της παραγωγής μη ψυχόμενων προϊόντων, και προκαλώντας μεγάλο κύκλο παραγωγής. Αυτή η μέθοδος συσκευασίας προορίζεται για εφαρμογές υψηλής τεχνολογίας.
2. Σχετικά με τον ανιχνευτή υπέρυθρης ακτινοβολίας με κεραμική συσκευασία
Η διαδικασία κεραμικής συσκευασίας είναι παρόμοια με τη μεταλλική συσκευασία, η οποία είναι μια ώριμη τεχνολογία συσκευασίας ανιχνευτών υπέρυθρης ακτινοβολίας. Σε σύγκριση με τη μεταλλική συσκευασία, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν σημαντικά. Για την κεραμική συσκευασία, το κύκλωμα ανάγνωσής του διαθέτει λειτουργία αυτόματης ρύθμισης της θερμοκρασίας λειτουργίας και δεν απαιτεί σταθεροποίηση TEC.
3. Συσκευασία σε Επίπεδο Δισκέτας (Wafer Level Packaging)
Η συσκευασία σε επίπεδο δισκέτας, γνωστή και ως συσκευασία μεγέθους επιπέδου δισκέτας, έχει γίνει ένα σημαντικό μέρος της προηγμένης τεχνολογίας συσκευασίας στη βιομηχανία ημιαγωγών. Η συσκευασία σε επίπεδο δισκέτας (WLP) είναι η διαδικασία ολοκλήρωσης συσκευασίας υψηλού κενού απευθείας σε ολόκληρη τη δισκέτα MEMS, στη συνέχεια χάραξης και κοπής για την κατασκευή ενός μεμονωμένου ανιχνευτή υπέρυθρης ακτινοβολίας. Εκτελεί τις περισσότερες ή όλες τις διαδικασίες συσκευασίας και δοκιμών απευθείας στη δισκέτα του ανιχνευτή IR πριν από την κοπή. Είναι μια βελτιωμένη συσκευασία μεγέθους τσιπ που καλύπτει τις ανάγκες για μικρό μέγεθος, ελαφρύ, φορητό, χειροκίνητο, χαμηλή τιμή και υψηλή αποδοτικότητα παραγωγής.
