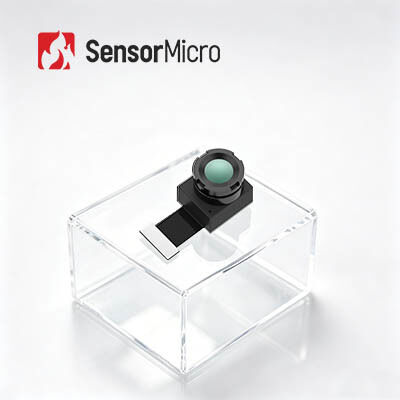

256x192 Ανάλυση 12μm Pixel Pitch Focus Δωρεάν LWIR Θερμική κάμερα για Θερμογραφία
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | TIMO212 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 256x192 | Δεδομένα εξόδου | 14bit Raw |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 12μm |
| Λειτουργία εστίασης | Ελεύθερη εστίαση | Ρυθμός καρέ | Θερμογραφία: 25Hz, Απεικόνιση: 50Hz |
| Επισημαίνω | 256x192 πυρήνας θερμικής κάμερας,Πυρήνας μονάδας θερμικής κάμερας LWIR,Μη ψύκνωτος πυρήνας θερμικής κάμερας 12um |
||
Περιγραφή προϊόντων
256x192/12μm LWIR Θερμική Κάμερα Module Core Ψυχόμενη για Θερμογραφία
Επισκόπηση Προϊόντος
Η μονάδα απεικόνισης IR TIMO212 χωρίς ψύξη, γνωστή και ως θερμική μονάδα χωρίς ψύξη, είναι ακτινομετρικά ικανή και διαθέτει λειτουργία μη επαφής μέτρησης θερμοκρασίας υπερύθρων. Ενσωματώνει έναν εξαιρετικά μικρό υπέρυθρο ανιχνευτή 256x192/12μm σε επίπεδο Wafer (WLP) που καταγράφει το φάσμα υπερύθρων μεγάλου μήκους κύματος (LWIR) που κυμαίνεται από 8 έως 14μm.
Χρησιμοποιώντας την τεχνολογία WLP, η μονάδα θερμικής κάμερας υπερύθρων TIMO212 επιτυγχάνει εξαιρετικά συμπαγή δομή και ελαφρύ βάρος, ενώ προσφέρει μεγαλύτερη ευαισθησία και ανώτερη ποιότητα εικόνας σε προσιτή τιμή, επιτρέποντας στους πελάτες να επιλέξουν την καταλληλότερη διαμόρφωση για τις συγκεκριμένες απαιτήσεις τους.
Ως κορυφαίος προμηθευτής θερμικών ανιχνευτών IR χωρίς ψύξη και θερμικών μονάδων αισθητήρων, η SensorMicro παρέχει στους πελάτες διάφορες ώριμες και σταθερές λύσεις θερμικής απεικόνισης υπερύθρων. Οι μονάδες θερμικής απεικόνισης που αναπτύσσει η SensorMicro έχουν σχεδιαστεί για εύκολη ενσωμάτωση σε τερματικά προϊόντα και μειώνουν σημαντικά το κόστος για τους πελάτες.
Κύρια Χαρακτηριστικά
- Εξαιρετικά Μικροσκοπική Μονάδα με Βέλτιστη Βελτιστοποίηση SWaP-C
- Ανιχνευτής συσκευασμένος σε επίπεδο Wafer + Οπτικά σε επίπεδο Wafer + Μικρο-ηλεκτρομαγνητική βαλβίδα κλείστρου
- Η μικρότερη θερμική μονάδα υπερύθρων, που επιτρέπει βασική λειτουργία θερμικής απεικόνισης με μέγιστη αποδοτικότητα κόστους
- Συμπαγές μέγεθος, ελαφρύ και χαμηλή κατανάλωση ενέργειας, ιδανικό για ενσωμάτωση σε μικροσκοπικές συσκευές
- Ευέλικτες Οπτικές Επιλογές, Ακριβής Μέτρηση Θερμοκρασίας
- Διατίθενται πολλαπλές επιλογές φακών, συμπεριλαμβανομένων ευρυγώνιων και τηλεφακών, για την κάλυψη ποικίλων αναγκών εφαρμογών
- Μέτρηση θερμοκρασίας υψηλής ακρίβειας με ακρίβεια έως ±2°C· υποστηρίζει παρακολούθηση θερμοκρασίας τόσο σε περιοχή όσο και σε πλήρες καρέ
- Εύκολη Ενσωμάτωση, Γρήγορη Ανάπτυξη
- Υποστηρίζει διεπαφή εικόνας DVP, συμβατή με διάφορες ενσωματωμένες πλατφόρμες
- Συμμορφώνεται με τα περιβαλλοντικά πρότυπα RoHS 2.0
Προδιαγραφές Προϊόντος
| Μοντέλο | TIMO212 |
|---|---|
| Ανάλυση | 256×192 |
| Μέγεθος Pixel | 12μm |
| Φασματική Απόκριση | 8-14μm |
| Λειτουργία Εστίασης | Σταθερή Εστίαση (Focus Free) |
| Φακός (HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| Βάρος (g) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| Μέγεθος (mm, χωρίς FPC) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| Αριθμός PIN | 40PIN |
| Δεδομένα Εξόδου | 14bit Raw |
| Ρυθμός Καρέ | Θερμογραφία: 25Hz, Απεικόνιση: 50Hz |
| Εύρος Μέτρησης Θερμοκρασίας | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| Ακρίβεια Μέτρησης Θερμοκρασίας | Μεγαλύτερο από ±2°C / ±2% |
| Θερμοκρασία Λειτουργίας | -20°C~+60°C |
| Υγρασία | 5%~85% |
| Θερμοκρασία Αποθήκευσης | -45°C~+85°C |
| Πιστοποίηση | RoHS 2.0 / Reach |
Βιομηχανικές Εφαρμογές
Η θερμική μονάδα απεικόνισης TIMO212 χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως Θερμογραφία, Έξυπνο Υλικό, Έξυπνα Κτίρια, Έξυπνο Σπίτι, AIoT και άλλα.
Ψυχόμενοι & Μη Ψυχόμενοι Ανιχνευτές IR
- Υψηλή ευαισθησία και εξαιρετική απόδοση
- Παγκόσμιας κλάσης τεχνολογία στη βιομηχανία υπερύθρων
- Διάφοροι ανιχνευτές υπερύθρων διαθέσιμοι - τόσο μη ψυχόμενοι όσο και ψυχόμενοι ανιχνευτές IR σε διαφορετικές μορφές και μεγέθη pixel
- Μαζική παραγωγή για διασφάλιση γρήγορης παράδοσης - τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
1. Τι είναι το Ψευδοχρώμα;
Το ψευδοχρώμα, που ονομάζεται επίσης ψευδές χρώμα, μετατρέπει την κατανομή θερμότητας των αντικειμένων σε οπτικές εικόνες μέσω του συστήματος θερμικής απεικόνισης υπερύθρων, εμφανιζόμενες στην οθόνη σε γκρι επίπεδο ή ψευδοχρώμα. Αυτό επιτρέπει την οπτικοποίηση της κατανομής της θερμοκρασίας στα αντικείμενα. Για να διευκολυνθεί η ανάλυση των θερμικών εικόνων, αναπαρίστανται χρησιμοποιώντας ψευδή χρώματα που αντιστοιχούν σε διαφορές θερμοκρασίας.
2. Πόσες επιλογές ψευδοχρώματος μπορεί να προσφέρει η θερμική μονάδα απεικόνισης SensorMicro;
Η μονάδα υποστηρίζει πολλαπλές παλέτες ψευδοχρωμάτων, όπως: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2 και Red Hot.
