Μη ψυχόμενη θερμική κάμερα 640x512 12μM κηφήνων LWIR για την πυρόσβεση & τη διάσωση
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512 | Κατανάλωση ισχύος | 0.7W |
---|---|---|---|
Φασματική σειρά | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
Χαρακτηριστικό NETD | ≤40mK | Ποσοστό πλαισίων | 30Hz |
Υψηλό φως | 12uM θερμική κάμερα κηφήνων,Μη ψυχόμενη θερμική κάμερα κηφήνων LWIR,Μη ψυχόμενος υπέρυθρος ανιχνευτής 640x512 |

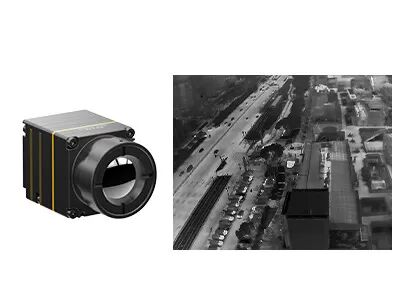

Μη ψυχόμενο LWIR 640x512 12μM θερμική κάμερα κηφήνων για την πυρόσβεση & τη διάσωση
Ο υπέρυθρος πυρήνας καμερών iTL612R ενσωματώνει τον υπέρυθρο θερμικό ανιχνευτή συσκευασίας επιπέδων γκοφρετών 640x512/12μm (WLP). Είναι μια μη ψυχόμενη ενότητα θερμικής λήψης εικόνων LWIR ραδιομετρική για τους κηφήνες με τη φασματική σειρά από 8 σε 14μm.
iTL612 θερμικά χαρακτηριστικά γνωρίσματα ενότητας καμερών στην αιχμηρή και τραγανή παρουσίαση εικόνας, το συμπαγές μέγεθος και το χαμηλότερο κόστος. Προσανατολισμένη για την πλήρως βελτιστοποιημένη ανταλλαγή, η μη ψυχόμενη θερμική ενότητα iTL612R παρέχει μια αξιόπιστη λύση για την υπέρυθρη ολοκλήρωση συστημάτων με το περιορισμένο διάστημα. Η συμπαγής δομή της έχει φθάσει σε κορυφαίο της ίδιας ενότητας προδιαγραφών. Έχει επίσης μια προαιρετική thermographic λειτουργία με τη σειρά μέτρησης από -20℃~550 ℃ για τη βιομηχανική μέτρηση θερμοκρασίας.
Η θερμική ενότητα iTL612 αναπτύσσεται ειδικά για τον τομέα της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
Συμπαγές & ελαφρύ σχέδιο
• Μέγεθος: 21mm×22.3mm×27.3mm (με το φακό 9.1mm)
• Βάρος: 20.8g±1.5g (με το φακό 9.1mm)
• Χαμηλής ισχύος κατανάλωση τόσο μικρή όσο 0.7W
Σαφής εικόνα & ακριβής ραδιομετρία
• Ολοκαίνουργιος αλγόριθμος διαδικασίας εικόνας: NUC/3DNR/DNS/DRC/EE
• Παράθυρα υποστήριξης/Linux/ARM SDK
• Υποστήριξη περιφερειακή, μέτρηση θερμοκρασίας σημείου & ισόθερμου
Διάφορες διεπαφές για την εύκολη ολοκλήρωση
• DVP/LVDS/USB2.0 διεπαφές, παραγωγή στοιχείων εικόνας RAW/YUV, έλεγχος τμηματικών λιμένων
Πρότυπο | iTL612/R |
Απόδοση ανιχνευτών IR | |
Ευαίσθητο υλικό | Οξείδιο βαναδίου |
Ψήφισμα | 640×512 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
Χαρακτηριστικό NETD | ≤40mk |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 30Hz |
Χρόνος ξεκινήματος | 5s |
Ψηφιακό βίντεο | RAW/YUV/BT656 |
Αλγόριθμος εικόνας | Διόρθωση μη-ομοιομορφίας (NUC) τρισδιάστατη μείωση θορύβου (3DNR) De-θόρυβος (DNS) Συμπίεση δυναμικής περιοχής (DRC) Αύξηση ακρών (EE) |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Λογισμικό PC | |
ICC λογισμικό | Έλεγχος ενότητας & τηλεοπτική επίδειξη |
Ηλεκτρικές προδιαγραφές | |
Τυποποιημένη εξωτερική διεπαφή | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ΩΡΕΣ, αρσενικό) |
Πίνακας επέκτασης USB | Τύπος-γ |
Διεπαφή επικοινωνίας | RS232-TTL/USB2.0 |
Ψηφιακή τηλεοπτική διεπαφή | CMOS8/USB2.0 |
Τάση ανεφοδιασμού | 3.3V±0.1V VDC |
Χαρακτηριστική κατανάλωση ισχύος | 0.7W |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10°C~+50°C |
Σειρά μέτρησης θερμοκρασίας | -20°C~+150°C, 0°C~550°C Προσαρμογή και επέκταση υποστήριξης |
Ακρίβεια μέτρησης θερμοκρασίας | Μεγαλύτερος ±3°C ή ±3% (@23℃±3℃) |
Περιφερειακή μέτρηση θερμοκρασίας | Μέγιστο, ελάχιστο και μέση τιμή υποστήριξης της περιφερειακής θερμοκρασίας παραγωγής |
SDK | Παράθυρα υποστήριξης/Linux/ARM Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία |
Φυσικά χαρακτηριστικά | |
Μέγεθος (χιλ.) | 21×22.3×27.3 (με το φακό 9.1mm) |
Βάρος | 20.8g±1.5g (με το φακό 9.1mm) |
Περιβαλλοντική προσαρμοστικότητα | |
Λειτουργούσα θερμοκρασία | -40°C~+70°C |
Θερμοκρασία αποθήκευσης | -45°C~+85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Πιστοποιητικά | ROHS2.0/REACH |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 9.1mm |
Η ενότητα θερμικής λήψης εικόνων iTL612/R μπορεί να ενσωματωθεί UAV στα ωφέλιμα φορτία και τις φορετές συσκευές έτσι ώστε χρησιμοποιείται ευρέως στους τομείς της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
1. Περίπου μέταλλο που συσκευάζει τον υπέρυθρο ανιχνευτή
Η συσκευασία μετάλλων χρησιμοποιεί το κοχύλι σωλήνων μετάλλων, το θερμοηλεκτρικό πιό δροσερό (TEC) και κιονοειδή κτήτορα. Το TEC διαδραματίζει έναν σημαντικό ρόλο της σταθεροποίησης της θερμοκρασίας εργασίας έτσι ώστε ο υπέρυθρος ανιχνευτής λειτουργεί στη θερμοκρασία δωματίου, με αυτόν τον τρόπο βελτιώνοντας τη δυνατότητα των αισθητήρων θερμικής λήψης εικόνων να προσαρμοστεί στα ακραία περιβάλλοντα, όπως η βαριά ομίχλη, η βροχή και το χιόνι κ.λπ.
Αλλά το μειονέκτημα είναι ότι το κόστος είναι πάρα πολύ υψηλό, αποτελώντας περισσότερο από 60% του συνολικού κόστους της ολόκληρης μη ψυχόμενης παραγωγής προϊόντων, και προκαλώντας έναν μακροχρόνιο κύκλο παραγωγής. Τέτοια μέθοδος συσκευασίας είναι για τις εφαρμογές υψηλών σημείων.
2. Ποιες είναι οι εφαρμογές της θερμικής λήψης εικόνων;
Η μέτρηση θερμοκρασίας και η παντός καιρού απεικόνιση είναι δύο βασικές λειτουργίες της υπέρυθρης τεχνολογίας θερμικής λήψης εικόνων. Τα προϊόντα που αναπτύσσονται βασισμένα σε αυτές τις δύο τεχνολογίες χρησιμοποιούνται ευρέως στην ασφάλεια & τον έλεγχο, UAV τα ωφέλιμα φορτία, τη βιομηχανική επιθεώρηση, την πυροσβεστική, προφητική συντήρηση, ADAS, την επιδημική πρόληψη, AIoT κ.λπ.
3. Ποιοι τομείς μπορούν το υπέρυθρο εκτυφλωτικό χρώμα χρησιμοποιούμενο;
Εκτυφλωτικό είναι το ο συνηθέστερα χρησιμοποιημένο ψεύτικο χρώμα. Το λευκό δείχνει υψηλής θερμοκρασίας, και ο Μαύρος δείχνει τη χαμηλή θερμοκρασία. Έχει την ισχυρή δυνατότητα εφαρμογής και συμφωνεί με τις ανθρώπινες συνήθειες παρατήρησης ματιών, που χρησιμοποιούνται κυρίως για την παρατήρηση.
