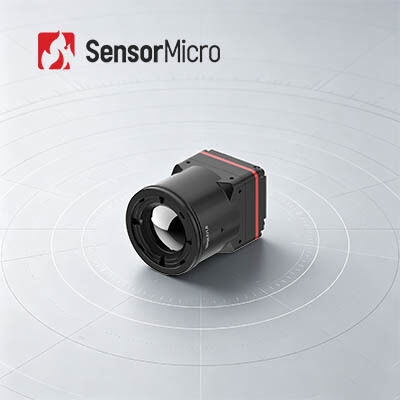

Uncooled Thermal Module με ανάλυση 1280x1024 Pixel Pixel 8μm και 30Hz Frame Rate Core Υπέρυθρης Κάμερας
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL1208 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024 | Ρυθμός καρέ | 25/30Hz |
|---|---|---|---|
| Κατανάλωση ρεύματος | 1W | Τυπικό NETD | ≤30mK |
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 8μm |
| Επισημαίνω | Μη ψυχόμενη θερμική ενότητα GST,Μη ψυχόμενη θερμική ενότητα κηφήνων,30Hz θερμικός πυρήνας καμερών ποσοστού πλαισίων |
||
Περιγραφή προϊόντων
Μη ψυγμένη θερμική μονάδα 1280x1024/8μm Ρυθμικότητα εικόνας 30Hz
Επισκόπηση του προϊόντος
Το πυρήνα της συμπαγής υπέρυθρης κάμερας μεγέθους megapixel iTL1208, το οποίο έχει σχεδιαστεί για το πεδίο και τις κινητές εφαρμογές υπέρυθρου, σπάει την ισορροπία μεταξύ μικρού μεγέθους και υψηλής ακρίβειας θερμικής ανίχνευσης..Το 6×22,6×34,5mm εξαιρετικά μικρό αποτύπωμα και το 35.7g ελαφρύ σώμα το καθιστούν τον τέλειο πυρήνα όρασης για συμπαγές φορητές συσκευές και φορητές πλατφόρμες κινητών οχημάτων.
Με ανιχνευτή 8μm megapixel και προηγμένους αλγόριθμους προσαρμογής εικόνας, το iTL1208 παρουσιάζει κρυστάλλινα καθαρές θερμικές εικόνες HD με υπερ-υψηλή θερμική ευαισθησία 30mK,εύκολη συλλογή αδύναμων ανωμαλικών θερμικών υπογραφών- ευρέως αναπτύξιμη σε βασικά κατακόρυφα σενάρια: 24/7 εξωτερική παρακολούθηση ασφαλείας, θερμική επιθεώρηση βιομηχανικού εξοπλισμού επί τόπου, οπτική θέση πυρόσβεσης υψηλής θερμοκρασίας,και έρευνα και διάσωση σε περίπτωση καταστροφής.
Με διεπαφές plug-and-play και ευέλικτη συμβατότητα φακών, προσαρμόζεται στην μαζική παραγωγή και στην εγκατάσταση των τελικών προϊόντων σε όλους τους παραπάνω κλάδους.
Βασικά χαρακτηριστικά
- Εξαιρετικά ελαφρύ σχέδιο:Σύνθετο μέγεθος 22,6×22,6×34,5mm και βάρος 34,5g (συμπεριλαμβανομένων των φακών 12mm) με τα υψηλότερα επίπεδα ολοκλήρωσης στην κατηγορία του
- Υψηλή ευαισθησία, ακριβής ανίχνευση:8μm εξαιρετικά μικρό μέγεθος pixel με ανάλυση 1280×1024, παρέχοντας λεπτές λεπτομέρειες και καθαρές εικόνες με τυπικό NETD ≤30mK για αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
- Απλοποιημένη ανάπτυξη, ταχεία ολοκλήρωση:Πολλαπλές επιλογές οπτικών φακών, διεπαφή εξόδου εικόνας MIPI CSI, έξοδος δεδομένων εικόνας RAW και YUV με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
| Σχήμα | ΙΤL1208 |
| Δείκτες ανιχνευτών υπέρυθρων | |
| Ευαίσθητο υλικό | VOx |
| Απόφαση | 1280×1024 |
| Μέγεθος pixel | 8 μm |
| Φασματική ανταπόκριση | 8 μm ~ 14 μm |
| Τυπική NETD | ≤ 30mK |
| Επεξεργασία εικόνας | |
| Ψηφιακό ρυθμό καρέ | 25/30Hz |
| Ώρα εκκίνησης | ≤ 6s |
| Ψηφιακό βίντεο | ΠΟΥ/ΥΥ |
| Αλγόριθμος εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση εικόνας | 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό) |
| Ηλεκτρική | |
| Τυπική εξωτερική διεπαφή | 34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0 |
| Διασύνδεση επικοινωνίας | TTL-232/I2C |
| Ψηφιακή εικόνα | MIPI-CSI |
| Πρόσθετη τάση | 40,5-5,5V |
| Τυπική κατανάλωση ενέργειας | 1W |
| Προσαρμοστικότητα στο περιβάλλον | |
| Θέρμανση λειτουργίας | -40°C~+70°C |
| Θέρμανση αποθήκευσης | -45°C~+85°C |
| Η υγρασία | 5% έως 95%, μη συμπυκνωτικό |
| Δονήσεις | 5.35gms, τυχαία δονήσεις, 3-άξονας |
| Επιπτώσεις | Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικοί φακοί | Σταθερή εστίαση Αθερμική: 5/10/12/17/25/35mm |
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL1208 μπορεί να χρησιμοποιηθεί στους τομείς της πυρόσβεσης δασών, της συντήρησης της ηλεκτρικής ενέργειας, της φωτοβολταϊκής επιθεώρησης, της παρακολούθησης της ασφάλειας, των φορητών συσκευών, των φορητών συσκευών και άλλων.
Οφέλη από το προϊόν
- Διαφορετικό χαρτοφυλάκιο προϊόντων:Ένα ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων ανιχνευτών υπέρυθρων, πυρήνων φωτογραφικών μηχανών και ενοτήτων για την κάλυψη διαφόρων απαιτήσεων ολοκλήρωσης
- Πλούσια ποικιλία προϊόντωνΠολλαπλές ανάλυσεις συστοιχίας, μεγέθη pixel, ζώνες κύματος και συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές
- Εξαιρετική απόδοση:Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και υψηλή αξιοπιστία, σχεδιασμένα για να λειτουργούν κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων
- Εύκολη ενσωμάτωση:Πολλαπλές επιλογές διεπαφής καθιστούν την ολοκλήρωση απλή και επιτρέπουν ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογής
Συχνές Ερωτήσεις
Τι είναι το NETD;
Το NETD αναφέρεται στην "διαφορά θερμοκρασίας ισοδύναμου θορύβου".Είναι ένα μέτρο για το πόσο καλά ένας ανιχνευτής θερμικής απεικόνισης είναι σε θέση να διακρίνει μεταξύ πολύ μικρών διαφορών στη θερμική ακτινοβολία στην εικόναΣυνήθως, όσο χαμηλότερος είναι ο αριθμός NETD, τόσο υψηλότερη είναι η θερμική ευαισθησία.
Τι είναι το SWaP3;
Το SWaP3 αναφέρεται στο μέγεθος, το βάρος, την ισχύ, τις επιδόσεις και την τιμή.
Τι είναι το DRI;
Η DRI αναφέρεται συνήθως στην απόσταση ανίχνευσης, αναγνώρισης και αναγνώρισης ενός συστήματος θερμικής απεικόνισης.
