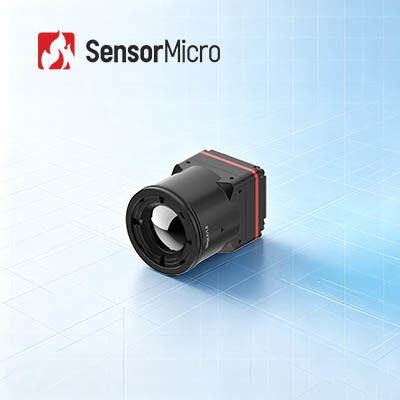

Μη ψυγμένη θερμική μονάδα LWIR με ανάλυση 1280x1024 και μικροβολόμετρος VOx 8μm pixel pitch
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL1208 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Κατανάλωση ρεύματος | 1W | Φασματικό εύρος | 8~14μm |
|---|---|---|---|
| Pixel Pitch | 8μm | Τυπικό NETD | ≤30mK |
| Ψήφισμα | 1280x1024 | Ρυθμός καρέ | 25/30Hz |
| Επισημαίνω | Μη ψυχόμενη LWIR θερμική ενότητα κηφήνων,Θερμική ενότητα Microbolometer LWIR VOx,Θερμικός πυρήνας 12uM καμερών LWIR |
||
Περιγραφή προϊόντων
Uncooled LWIR Thermal Module with 1280x1024/8μm VOx Microbolometer
Επισκόπηση προϊόντος
Σχεδιασμένο για να μειώνει τον κύκλο Ε&Α και τη δυσκολία ενσωμάτωσης, το iTL1208 είναι ένας πυρήνας κάμερας υπερύθρων megapixel plug-and-play βελτιστοποιημένος για γρήγορη ενσωματωμένη ανάπτυξη. Αυτή η εξαιρετικά μινιατούρα μονάδα (22,6×22,6×34,5 mm, 35,7 g με φακό 12 mm) υιοθετεί έναν ανιχνευτή υπέρυθρων υψηλής ανάλυσης 8μm 1280×1024 και διατηρεί χαμηλό NETD 30mK για σταθερή απόδοση υψηλής ποιότητας.
Απλοποιούμε ολόκληρη τη ροή εργασίας ενσωμάτωσης: είναι διαθέσιμες πολλαπλές επιλογές εναλλάξιμων οπτικών φακών για να ταιριάζουν σε διαφορετικές απαιτήσεις γωνίας θέασης πεδίου. Η κύρια διασύνδεση MIPI CSI εγγυάται μετάδοση βίντεο υψηλής ταχύτητας. Τόσο τα αρχικά θερμικά δεδομένα RAW όσο και η έξοδος δεδομένων με κωδικοποίηση YUV υποστηρίζουν την ανάπτυξη δευτερογενούς αλγορίθμου. Οι χρήστες μπορούν να διαμορφώσουν όλες τις παραμέτρους της κάμερας εύκολα μέσω της τυπικής σειριακής θύρας ή του ελέγχου διαύλου I2C. Ο καλύτερος οικονομικά αποδοτικός θερμικός πυρήνας για ομάδες μηχανικών που αναπτύσσουν τελικά προϊόντα θερμικής απεικόνισης χειρός και φορητών συσκευών.
Κύρια Χαρακτηριστικά
Εξαιρετικά ελαφρύ σχέδιο
- Συμπαγές μέγεθος 22,6×22,6×34,5 mm και βάρος 34,5 g (συμπεριλαμβανομένου φακού 12 mm)
- Από τα υψηλότερα επίπεδα ολοκλήρωσης στην κατηγορία του
Υψηλή ευαισθησία, ακριβής ανίχνευση
- Εξαιρετικά μικρό μέγεθος pixel 8μm με ανάλυση 1280 × 1024, προσφέροντας εξαιρετική λεπτομέρεια και καθαρές εικόνες
- Τυπικό NETD ≤ 30mK, επιτρέποντας αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
Απλοποιημένη ανάπτυξη, γρήγορη ενσωμάτωση
- Πολλαπλές επιλογές οπτικών φακών διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής
- Υποστηρίζει διεπαφή εξόδου εικόνας MIPI CSI
- Έξοδος δεδομένων εικόνας RAW και YUV, με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
| Μοντέλο | iTL1208 |
|---|---|
| Ενδείξεις ανιχνευτών υπερύθρων | Ευαίσθητο υλικό: VOx |
| Ανάλυση: 1280×1024 | |
| Μέγεθος pixel: 8μm | |
| Φασματική απόκριση: 8μm ~ 14μm | |
| Τυπικό NETD: ≤30mK | |
| Επεξεργασία εικόνας | Ψηφιακός ρυθμός καρέ: 25/30Hz |
| Χρόνος εκκίνησης: ≤6s | |
| Ψηφιακό βίντεο: RAW/YUV | |
| Αλγόριθμος εικόνας: NUC/3DNR/DNS/DRC/EE | |
| Εμφάνιση εικόνας | 10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο 1/Ουράνιο τόξο 2/Απόχρωση/Μαύρο καυτό) |
| Λογισμικό Η/Υ | Λογισμικό υπολογιστή: Έλεγχος μονάδας και οθόνη βίντεο |
| Ηλεκτρικός | Τυπική εξωτερική διεπαφή: 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Διεπαφή επικοινωνίας: TTL-232/I2C | |
| Διεπαφή ψηφιακού βίντεο: MIPI-CSI | |
| Τάση τροφοδοσίας: 4,5-5,5V | |
| Τυπική κατανάλωση ενέργειας | 1W |
| Μηχανικά - Μέγεθος (συμπεριλαμβανομένου του φακού) | Με φακό 5mm: 22,6mm×22,6mm×50mm (εξωτερική διάμετρος φακού Φ37mm) |
| Με φακό 10mm: 22,6mm×22,6mm×45,3mm (εξωτερική διάμετρος φακού Φ33mm) | |
| Με φακό 12mm: 22,6mm×22,6mm×34,5mm (εξωτερική διάμετρος φακού Φ26,6mm) | |
| Με φακό 17mm: 22,6mm×22,6mm×35,4mm (εξωτερική διάμετρος φακού Φ27mm) | |
| Με φακό 25mm: 22,6mm×22,6mm×44,2mm (εξωτερική διάμετρος φακού Φ33mm) | |
| Με φακό 35mm: 22,6mm×22,6mm×50,9mm (εξωτερική διάμετρος φακού Φ43,2mm) | |
| Μηχανικά - Βάρος (συμπεριλαμβανομένου του φακού) | 85,5±4,5 g (με φακό 5 mm) |
| 70,5±3,6 g (με φακό 10 mm) | |
| 35,7±2g (Με φακό 12mm) | |
| 40,7±2,1 g (Με φακό 17 mm) | |
| 71,0±3,6 g (Με φακό 25 mm) | |
| 110±5,5 g (Με φακό 35 mm) | |
| Περιβαλλοντική προσαρμοστικότητα | Θερμοκρασία λειτουργίας: -40℃~+70℃ |
| Θερμοκρασία αποθήκευσης: -45℃~+85℃ | |
| Υγρασία: 5%~95%, χωρίς συμπύκνωση | |
| Δόνηση: 5,35 γραμμάρια, Τυχαία Δόνηση, 3 αξόνων | |
| Κρούση: Ημιημιτονοειδές κύμα, 40g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές | |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός φακός | Fixed Focus Athermal: 5/10/12/17/25/35mm |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL1208 μπορεί να χρησιμοποιηθεί σε τομείς της δασοπυρόσβεσης, της συντήρησης ηλεκτρικής ενέργειας, της επιθεώρησης φωτοβολταϊκών, της παρακολούθησης ασφαλείας, των φορητών συσκευών, των φορητών συσκευών κ.λπ.
Τυποποιημένη υπηρεσία
- Πλήρη τεκμηρίωση:Εγχειρίδια προϊόντων, οδηγοί εγκατάστασης και αναφορές επιλογής. Ξεκινήστε χωρίς εικασίες.
- Βοήθεια Ανάπτυξης & Δοκιμών:Δείγμα ολοκληρωμένης δοκιμής, αξιολόγησης απόδοσης και επαλήθευσης παραμέτρων έγιναν εύκολα.
- Εργαλειοθήκη για προχωρημένους προγραμματιστές:SDK, API, αλγόριθμοι και εργαλεία εντοπισμού σφαλμάτων για βαθιά ενοποίηση.
- Απομακρυσμένη τεχνική υποστήριξη:Υποστήριξη 24/7 -- γρήγορη απάντηση και έγκαιρη επίλυση κρίσιμων ζητημάτων.
- Εγγύηση:Γνήσια ανταλλακτικά και αυστηρή τήρηση της διαδικασίας για την αποκατάσταση της βέλτιστης απόδοσης.
Συχνές Ερωτήσεις
Σε ποιες βιομηχανίες μπορούν να χρησιμοποιηθούν οι υπέρυθροι ανιχνευτές/πυρήνες θερμικής κάμερας;
Οι ανιχνευτές υπερύθρων SensorMicro / οι πυρήνες θερμικής κάμερας χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες όπως:
- Θερμογραφία: Power Maintenance, Machine Vision, HVAC κτιρίων, Μεταλλουργική Πετροχημική, Προβλεπτική Συντήρηση, Πρόληψη Επιδημίας
- Ασφάλεια & Παρακολούθηση: Ασφαλής Πόλη, Παρακολούθηση Υποδομών, Ασφάλεια Συνόρων, Ναυτιλιακή Κρουαζιέρα, Ασφάλεια ορυχείων
- Πυρόσβεση & Διάσωση: Πρόληψη δασικών πυρκαγιών, Πρόληψη πυρκαγιών, Έρευνα & Διάσωση
- Προσωπικό Όραμα: Υπαίθριος ελεύθερος χρόνος, παρατήρηση ζώων, περίπολος επιβολής
- ADAS: Αυτόνομη Οδήγηση, Προηγμένο Σύστημα Βοηθού Οδηγού, Ειδικά Οχήματα
- AIoT: Smart Home, Intelligent Hardware, Smart Care, Robots
- Άλλα: Ενισχυμένο σύστημα όρασης πτήσης, ανίχνευση αερίων, γεωργία και κτηνοτροφία, επιστημονική έρευνα
