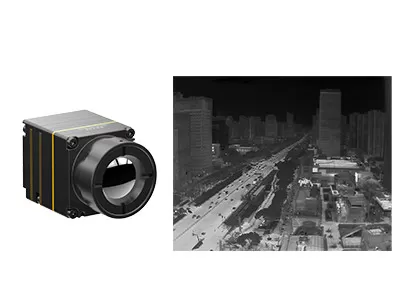

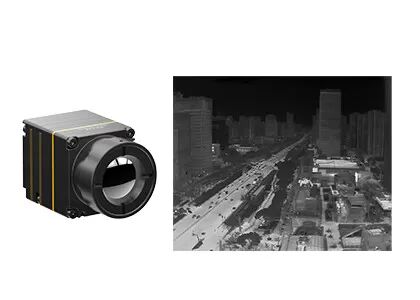

Μη ψυχόμενη LWIR θερμική ενότητα κηφήνων με 640x512 12μM VOx Microbolometer

  • Drones Uncooled LWIR Thermal Module With 640x512 12μM VOx Microbolometer
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL612/R
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ισχύος 0.7W
Φασματική σειρά 8~14μm Πίσσα εικονοκυττάρου 12μm
Χαρακτηριστικό NETD ≤40mK Ποσοστό πλαισίων 30Hz
Υψηλό φως

Μη ψυχόμενη LWIR θερμική ενότητα κηφήνων

,

Θερμική ενότητα Microbolometer LWIR VOx

,

Θερμικός πυρήνας 12uM καμερών LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
TWIN612 ενότητα θερμικής λήψης εικόνων




Μη ψυχόμενη θερμική ενότητα LWIR για τους κηφήνες με 640x512 12μm VOx Microbolometer



Περιγραφή προϊόντων


Ο υπέρυθρος πυρήνας καμερών iTL612R ενσωματώνει τον υπέρυθρο θερμικό ανιχνευτή συσκευασίας επιπέδων γκοφρετών 640x512/12μm (WLP). Είναι μια μη ψυχόμενη ενότητα θερμικής λήψης εικόνων LWIR ραδιομετρική για τους κηφήνες με τη φασματική σειρά από 8 σε 14μm.

iTL612 θερμικά χαρακτηριστικά γνωρίσματα ενότητας καμερών στην αιχμηρή και τραγανή παρουσίαση εικόνας, το συμπαγές μέγεθος και το χαμηλότερο κόστος. Προσανατολισμένη για την πλήρως βελτιστοποιημένη ανταλλαγή, η μη ψυχόμενη θερμική ενότητα iTL612R παρέχει μια αξιόπιστη λύση για την υπέρυθρη ολοκλήρωση συστημάτων με το περιορισμένο διάστημα. Η συμπαγής δομή της έχει φθάσει σε κορυφαίο της ίδιας ενότητας προδιαγραφών. Έχει επίσης μια προαιρετική thermographic λειτουργία με τη σειρά μέτρησης από -20℃~550 ℃ για τη βιομηχανική μέτρηση θερμοκρασίας.

Η θερμική ενότητα iTL612 αναπτύσσεται ειδικά για τον τομέα της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.


Κύρια χαρακτηριστικά γνωρίσματα


Συμπαγές & ελαφρύ σχέδιο
• Μέγεθος: 21mm×22.3mm×27.3mm (με το φακό 9.1mm)
• Βάρος: 20.8g±1.5g (με το φακό 9.1mm)
• Χαμηλής ισχύος κατανάλωση τόσο μικρή όσο 0.7W

Σαφής εικόνα & ακριβής ραδιομετρία
• Ολοκαίνουργιος αλγόριθμος διαδικασίας εικόνας: NUC/3DNR/DNS/DRC/EE
• Παράθυρα υποστήριξης/Linux/ARM SDK
• Υποστήριξη περιφερειακή, μέτρηση θερμοκρασίας σημείου & ισόθερμου

Διάφορες διεπαφές για την εύκολη ολοκλήρωση
• DVP/LVDS/USB2.0 διεπαφές, παραγωγή στοιχείων εικόνας RAW/YUV, έλεγχος τμηματικών λιμένων


Προδιαγραφές προϊόντων



Πρότυπο iTL612/R
Απόδοση ανιχνευτών IR
Ευαίσθητο υλικό Οξείδιο βαναδίου
Ψήφισμα 640×512
Μέγεθος εικονοκυττάρου 12μm
Φασματική σειρά 8~14μm
Χαρακτηριστικό NETD ≤40mk
Επεξεργασία εικόνας
Ποσοστό πλαισίων 30Hz
Χρόνος ξεκινήματος 5s
Ψηφιακό βίντεο RAW/YUV/BT656
Αλγόριθμος εικόνας Διόρθωση μη-ομοιομορφίας (NUC)
τρισδιάστατη μείωση θορύβου (3DNR)
De-θόρυβος (DNS)
Συμπίεση δυναμικής περιοχής (DRC)
Αύξηση ακρών (EE)
Επίδειξη εικόνας Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα
Λογισμικό PC
ICC λογισμικό Έλεγχος ενότητας & τηλεοπτική επίδειξη
Ηλεκτρικές προδιαγραφές
Τυποποιημένη εξωτερική διεπαφή 30Pin_HOURS: DF40C-30DP-0.4V (51), (ΩΡΕΣ, αρσενικό)
Πίνακας επέκτασης USB Τύπος-γ
Διεπαφή επικοινωνίας RS232-TTL/USB2.0
Ψηφιακή τηλεοπτική διεπαφή CMOS8/USB2.0
Τάση ανεφοδιασμού 3.3V±0.1V VDC
Χαρακτηριστική κατανάλωση ισχύος 0.7W
Μέτρηση θερμοκρασίας
Λειτουργούσα σειρά θερμοκρασίας -10°C~+50°C
Σειρά μέτρησης θερμοκρασίας -20°C~+150°C, 0°C~550°C Προσαρμογή και επέκταση υποστήριξης
Ακρίβεια μέτρησης θερμοκρασίας Μεγαλύτερος ±3°C ή ±3% (@23℃±3℃)
Περιφερειακή μέτρηση θερμοκρασίας Μέγιστο, ελάχιστο και μέση τιμή υποστήριξης της περιφερειακής θερμοκρασίας παραγωγής
SDK Παράθυρα υποστήριξης/Linux/ARM Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία
Φυσικά χαρακτηριστικά
Μέγεθος (χιλ.) 21×22.3×27.3 (με το φακό 9.1mm)
Βάρος 20.8g±1.5g (με το φακό 9.1mm)
Περιβαλλοντική προσαρμοστικότητα
Λειτουργούσα θερμοκρασία -40°C~+70°C
Θερμοκρασία αποθήκευσης -45°C~+85°C
Υγρασία 5%~95%, Non-condensing
Δόνηση 5.35grms, άξονας 3
Κλονισμός Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση
Πιστοποιητικά ROHS2.0/REACH
Οπτική
Προαιρετικός φακός Σταθερή εστίαση αθερμική: 9.1mm



Βιομηχανικές εφαρμογές


Η ενότητα θερμικής λήψης εικόνων iTL612/R μπορεί να ενσωματωθεί UAV στα ωφέλιμα φορτία και τις φορετές συσκευές έτσι ώστε χρησιμοποιείται ευρέως στους τομείς της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
Μη ψυχόμενη LWIR θερμική ενότητα κηφήνων με 640x512 12μM VOx Microbolometer 0


Εκθέσεις GST


Μη ψυχόμενη LWIR θερμική ενότητα κηφήνων με 640x512 12μM VOx Microbolometer 1


FAQs



1. Σε ποιες βιομηχανίες μπορούν οι υπέρυθροι ανιχνευτές/οι θερμικοί πυρήνες καμερών να χρησιμοποιηθούν;



Οι υπέρυθροι ανιχνευτές GST/οι θερμικοί πυρήνες καμερών χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες όπως:

- Thermography: Συντήρηση δύναμης, μηχανική όραση, οικοδόμηση HVAC, μεταλλουργική πετροχημική, προφητική συντήρηση, επιδημική πρόληψη

- Ασφάλεια & έλεγχος: Ασφαλής πόλη, έλεγχος υποδομής, ασφάλεια συνόρων, θαλάσσιο να ταξιδεψει, ασφάλεια μεταλλείας

- Πυρόσβεση & διάσωση: Πρόληψη δασικής πυρκαγιάς, πρόληψη πυρκαγιάς, αναζήτηση & διάσωση

- UAVs ωφέλιμο φορτίο: Επιθεώρηση εξοπλισμού, επιβολή & διάσωση, πυροσβεστική εφαρμογή, ζωική παρατήρηση

- Προσωπικό όραμα: Υπαίθριος ελεύθερος χρόνος, ζωική παρατήρηση, περίπολος επιβολής

- ADAS: Αυτόνομο Drive, προηγμένο βοηθητικό σύστημα οδηγών, ειδικά οχήματα

- AIoT: Έξυπνο σπίτι, ευφυές υλικό, έξυπνη προσοχή, ρομπότ

- Άλλοι: Ενισχυμένο σύστημα εικόνας πτήσης, ανίχνευση αερίου, γεωργία & Graziery, επιστημονική έρευνα.
