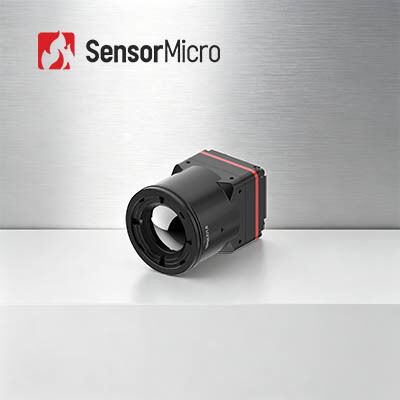

Ultra Clear 1280x1024 Resolution Υπέρυθρη μονάδα κάμερας LWIR με Pixel Pixel 8μm και ≤30mK NETD
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL1208 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Pixel Pitch | 8μm | Ψήφισμα | 1280x1024 |
|---|---|---|---|
| Κατανάλωση ρεύματος | 1W | Φασματικό εύρος | 8~14μm |
| Τυπικό NETD | ≤30mK | Ρυθμός καρέ | 25/30Hz |
| Επισημαίνω | Υπέρυθρη ενότητα 640x512 καμερών LWIR,Αιχμηρή ενότητα καμερών θερμικής λήψης εικόνων υπέρυθρη,12uM θερμικός πυρήνας καμερών κηφήνων |
||
Περιγραφή προϊόντων
Ultra Clear Thermal Imaging LWIR Infrared Camera Module 1280x1024/8μm
Επισκόπηση προϊόντος
Ο πυρήνας κάμερας υπερύθρων iTL1208 megapixel επαναπροσδιορίζει τη βελτιστοποίηση SWaP για σύγχρονο υλικό θερμικής όρασης. Φορητότητα πρώτης κατηγορίας: Μόνο 35,7 γραμμάρια (συμπεριλαμβανομένου φακού 12 mm) με μικροσκοπικές διαστάσεις 22,6×22,6×34,5 χιλιοστά, κατατάσσοντας την κορυφαία σε επίπεδο ενσωμάτωσης μεταξύ των ομότιμων μονάδων υπέρυθρων megapixel. Κορυφαίες επιδόσεις ανίχνευσης: Βιομηχανικά πρότυπα εξαιρετικά μικρού μεγέθους pixel 8μm, ανάλυση πλήρους megapixel 1280×1024 και εξαιρετικά χαμηλά ≤30mK NETD εντοπίζουν μικροσκοπικές διαφορές θερμοκρασίας που είναι αόρατες στις συνηθισμένες θερμικές κάμερες. Εύκολη ανάπτυξη: Συμβατότητα διαφορετικών φακών, καθολική έξοδος MIPI, διπλές λειτουργίες δεδομένων RAW/YUV και πρωτόκολλα ελέγχου δύο καναλιών. Αναβαθμίστε τις θερμικές συσκευές σας με το iTL1208 για ανώτερη απόδοση σε σενάρια επιτήρησης, βιομηχανικών δοκιμών και απόκρισης έκτακτης ανάγκης.
Κύρια Χαρακτηριστικά
- Εξαιρετικά ελαφρύ σχέδιο
- Συμπαγές μέγεθος 22,6×22,6×34,5 mm και βάρος 34,5 g (συμπεριλαμβανομένου φακού 12 mm)
- Από τα υψηλότερα επίπεδα ολοκλήρωσης στην κατηγορία του
- Υψηλή ευαισθησία, ακριβής ανίχνευση
- Εξαιρετικά μικρό μέγεθος pixel 8μm με ανάλυση 1280 × 1024, προσφέροντας εξαιρετική λεπτομέρεια και καθαρές εικόνες
- Τυπικό NETD ≤ 30mK, επιτρέποντας αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
- Απλοποιημένη ανάπτυξη, γρήγορη ενσωμάτωση
- Πολλαπλές επιλογές οπτικών φακών διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής
- Υποστηρίζει διεπαφή εξόδου εικόνας MIPI CSI
- Έξοδος δεδομένων εικόνας RAW και YUV, με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
| Μοντέλο | iTL1208 |
|---|---|
| Ενδείξεις ανιχνευτών υπερύθρων | |
| Ευαίσθητο Υλικό | Φωνή |
| Ψήφισμα | 1280×1024 |
| Μέγεθος pixel | 8μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤30mK |
| Επεξεργασία εικόνας | |
| Ψηφιακός ρυθμός καρέ | 25/30 Hz |
| Ώρα εκκίνησης | ≤6 δευτ |
| Ψηφιακό βίντεο | RAW/YUV |
| Αλγόριθμος εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση εικόνας | 10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο 1/Ουράνιο τόξο 2/Απόχρωση/Μαύρο καυτό) |
| Λογισμικό Η/Υ | |
| Λογισμικό Η/Υ | Έλεγχος μονάδας & προβολή βίντεο |
| Ηλεκτρικός | |
| Τυπική εξωτερική διεπαφή | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Διεπαφή επικοινωνίας | TTL-232/I2C |
| Διεπαφή ψηφιακού βίντεο | MIPI-CSI |
| Τάση τροφοδοσίας | 4,5-5,5V |
| Τυπική κατανάλωση ενέργειας | 1W |
| Μηχανικός | |
| Μέγεθος (συμπεριλαμβανομένου του φακού) | Με φακό 5mm: 22,6mm×22,6mm×50mm (εξωτερική διάμετρος φακού Φ37mm) Με φακό 10mm: 22,6mm×22,6mm×45,3mm (εξωτερική διάμετρος φακού Φ33mm) Με φακό 12mm: 22,6mm×22,6mm×34,5mm (εξωτερική διάμετρος φακούΦ26,6mm) Με φακό 17mm: 22,6mm×22,6mm×35,4mm (εξωτερική διάμετρος φακού Φ27mm) Με φακό 25mm: 22,6mm×22,6mm×44,2mm (εξωτερική διάμετρος φακού Φ33mm) Με φακό 35mm: 22,6mm×22,6mm×50,9mm (εξωτερική διάμετρος φακού Φ43,2mm) |
| Βάρος (συμπεριλαμβανομένου του φακού) | 85,5±4,5 g (με φακό 5 mm) 70,5±3,6 g (με φακό 10 mm) 35,7±2g (Με φακό 12mm) 40,7±2,1 g (Με φακό 17 mm) 71,0±3,6 g (Με φακό 25 mm) 110±5,5 g (Με φακό 35 mm) |
| Περιβαλλοντική προσαρμοστικότητα | |
| Θερμοκρασία λειτουργίας | -40℃~+70℃ |
| Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5,35grms, Τυχαία Δόνηση, 3-άξονες |
| Σύγκρουση | Μισό ημιτονοειδές κύμα, 40g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός φακός | Fixed Focus Athermal: 5/10/12/17/25/35mm |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL1208 μπορεί να χρησιμοποιηθεί σε τομείς της δασοπυρόσβεσης, της συντήρησης ηλεκτρικής ενέργειας, της επιθεώρησης φωτοβολταϊκών, της παρακολούθησης ασφαλείας, των φορητών συσκευών, των φορητών συσκευών κ.λπ.
Τυποποιημένη υπηρεσία
- Πλήρη τεκμηρίωση:Εγχειρίδια προϊόντων, οδηγοί εγκατάστασης και αναφορές επιλογής. Ξεκινήστε χωρίς εικασίες.
- Βοήθεια Ανάπτυξης & Δοκιμών:Δείγμα ολοκληρωμένης δοκιμής, αξιολόγησης απόδοσης και επαλήθευσης παραμέτρων έγιναν εύκολα.
- Εργαλειοθήκη για προχωρημένους προγραμματιστές:SDK, API, αλγόριθμοι και εργαλεία εντοπισμού σφαλμάτων για βαθιά ενοποίηση.
- Απομακρυσμένη τεχνική υποστήριξη:Υποστήριξη 24/7 -- γρήγορη απάντηση και έγκαιρη επίλυση κρίσιμων ζητημάτων.
- Εγγύηση:Γνήσια ανταλλακτικά και αυστηρή τήρηση της διαδικασίας για την αποκατάσταση της βέλτιστης απόδοσης.
Συχνές Ερωτήσεις
1. Πώς να επιλέξετε τη σωστή ανάλυση ανιχνευτή υπερύθρων;
Εξαρτάται από τις πραγματικές ανάγκες και τις εφαρμογές των προϊόντων σας και η τιμή είναι επίσης ένας παράγοντας που πρέπει να ληφθεί υπόψη. Εάν η ποιότητα της εικόνας δεν είναι υψηλή, μπορείτε να επιλέξετε τον ανιχνευτή υπερύθρων με χαμηλή ανάλυση, όπως 120x90, 256x192, 384x288. Εάν χρειάζεστε μια πολύ καθαρή εικόνα για κάποιους ειδικούς σκοπούς, όπως η απομακρυσμένη παρακολούθηση, μπορείτε να επιλέξετε έναν ανιχνευτή υπέρυθρων υψηλής ανάλυσης 1280x1024.
2. Πώς να επιλέξετε το σωστό ψευδόχρωμο για θερμική απεικόνιση;
- Το γκρι λευκό είναι πιο κατάλληλο για τον στόχο με μικρή διαφορά θερμοκρασίας
- Το κόκκινο και το μπλε είναι πιο κατάλληλο για τη σκηνή όπου πρέπει να βρεθούν τα προβληματικά σημεία.
- Το κόκκινο κόκκινο είναι η τυπική χρωματική παλέτα της βιομηχανίας ηλεκτρικής ενέργειας.
Σημείωση: ανεξάρτητα από την παλέτα που θα επιλέξετε, η θερμική θερμοκρασία δεν θα αλλάξει καθόλου.
3. Πώς να επιλέξετε έναν κατάλληλο υπέρυθρο θερμικό φακό κάμερας;
- Ο τυπικός φακός μπορεί να πετύχει κανονικούς στόχους με κατάλληλη απόσταση
- Για τον τηλεφακό, είναι κατάλληλος για στόχους που είναι σχετικά μικροί και πρέπει να προβληθούν από μεγάλη απόσταση
- Για να δείτε περισσότερες λεπτομέρειες αντικειμένων σε κοντινή απόσταση, ο ευρυγώνιος φακός είναι καλύτερος.
- Ο μακρο φακός είναι για να βλέπεις πολύ μικροσκοπικό στόχο σε κοντινή απόσταση, όπως κύκλωμα τσιπ.
