HD 1280x1024 Ανάλυση Θερμικής απεικόνισης με μέγεθος pixel 8μm και θερμική ευαισθησία 30mK για ακριβή ανίχνευση

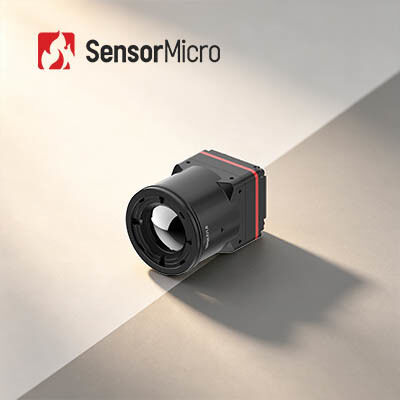

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL1208
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Τυπικό NETD ≤30mK Κατανάλωση ρεύματος 1W
Φασματικό εύρος 8~14μm Ρυθμός καρέ 25/30Hz
Pixel Pitch 8μm Ψήφισμα 1280x1024
Επισημαίνω

Θερμική Μονάδα Απεικόνισης 640x512

,

Βιομηχανική Θερμική Μονάδα Απεικόνισης 12um

,

Πυρήνας Θερμογραφικής Κάμερας Lwir
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μοντέλο θερμικής απεικόνισης HD 1280x1024/8μm για την πυρόσβεση δασών
Επισκόπηση του προϊόντος
Το iTL1208 είναι ένας πυρήνας υπέρυθρης κάμερας υψηλής ολοκλήρωσης 8μm μεγέθους εικονοστοιχείων που έχει σχεδιαστεί ειδικά για ευαίσθητες σε SWaP εφαρμογές κινητής τηλεφωνίας.7g με φακό 12mm, παρέχει θερμική απεικόνιση 1280 × 1024 HD και υψηλή θερμική ευαισθησία 30mK.Αυτή η εύκολη ενσωμάτωση είναι ιδανική για χειροκίνητα, εξοπλισμός θερμικής απεικόνισης για την ασφάλεια, τη βιομηχανία, την πυρόσβεση και τη διάσωση.
Βασικά χαρακτηριστικά
Εξαιρετικά ελαφρύ σχέδιο
  • Συγκεντρωτικό μέγεθος 22,6 × 22,6 × 34,5 mm και βάρος 34,5 g (συμπεριλαμβανομένου φακού 12 mm)
  • Μεταξύ των υψηλότερων επιπέδων ολοκλήρωσης στην κατηγορία του
Υψηλή ευαισθησία, ακριβής ανίχνευση
  • 8μm εξαιρετικά μικρού μεγέθους pixel με ανάλυση 1280×1024, παρέχοντας λεπτές λεπτομέρειες και καθαρές εικόνες
  • Τυπική NETD ≤ 30mK, που επιτρέπει την αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
Απλουστευμένη ανάπτυξη, ταχεία ολοκλήρωση
  • Πολλαπλές επιλογές οπτικών φακών που είναι διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής
  • Υποστηρίζει το περιβάλλον εξόδου εικόνας MIPI CSI
  • Έκδοση δεδομένων εικόνας RAW και YUV, με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
Σχήμα ΙΤL1208
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 1280×1024
Μέγεθος pixel 8 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 30mK
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 25/30Hz
Ώρα εκκίνησης ≤ 6s
Ψηφιακό βίντεο ΠΟΥ/ΥΥ
Αλγόριθμος εικόνας NUC/3DNR/DNS/DRC/EE
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών
Λογισμικό υπολογιστών Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή 34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0
Διασύνδεση επικοινωνίας TTL-232/I2C
Ψηφιακή εικόνα MIPI-CSI
Πρόσθετη τάση 40,5-5,5V
Τυπική κατανάλωση ενέργειας 1W
Μηχανικές
Μέγεθος (συμπεριλαμβανομένων των φακών) Με φακό 5 mm: 22,6 mm × 22,6 mm × 50 mm (εξωτερική διάμετρος φακού Φ37 mm)
Με φακό 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (εξωτερική διάμετρος φακού Φ33 mm)
Με φακό 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (εξωτερική διάμετρος φακού Φ26,6 mm)
Με φακό 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (εξωτερική διάμετρος φακού Φ27 mm)
Με φακό 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (εξωτερική διάμετρος φακού Φ33 mm)
Με φακό 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (εξωτερική διάμετρος φακού Φ43,2 mm)
Βάρος (συμπεριλαμβανομένων των φακών) 85.5±4.5g (με φακό 5 mm)
70.5±3.6g (με φακό 10 mm)
35.7±2g (με φακό 12 mm)
40.7±2.1g (με φακό 17 mm)
71.0±3,6g (Με φακό 25 mm)
110±5,5g (Με φακό 35 mm)
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 5.35gms, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 5/10/12/17/25/35mm
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL1208 μπορεί να χρησιμοποιηθεί στους τομείς της πυρόσβεσης δασών, της συντήρησης της ηλεκτρικής ενέργειας, της φωτοβολταϊκής επιθεώρησης, της παρακολούθησης της ασφάλειας, των φορητών συσκευών, των φορητών συσκευών και άλλων.
Προσαρμοσμένες υπηρεσίες
  • Προσαρμογή προϊόντος:Προσαρμογή των διαμορφώσεων και προσαρμογή των αλγορίθμων ώστε να πληρούνται οι ειδικές απαιτήσεις του κλάδου
  • Τεχνική υποστήριξη και κατάρτιση επί τόπου:Παροχή πρακτικής κατάρτισης για την εγκατάσταση του συστήματος και τη λειτουργία στους βασικούς πελάτες
  • Κοινή καινοτομία για νέα προϊόντα και αγορές:Συνεργασία με τους πελάτες για την κοινή ανάπτυξη καινοτόμων λύσεων εφαρμογών υπέρυθρου
Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη θερμογραφία;
Η θερμογραφία είναι μια νέα και αποτελεσματική μη επεμβατική διαγνωστική μέθοδος που βασίζεται στην ανίχνευση της θερμοκρασίας της επιφάνειας ενός αντικειμένου.Η υπέρυθρη ακτινοβολία που εκπέμπεται από ένα αντικείμενο καταγράφεται και απεικονίζεται με τη μορφή χάρτη κατανομής θερμοκρασίας.
Για τι μπορεί να χρησιμοποιηθεί η υπέρυθρη θερμογραφία;
Η θερμική απεικόνιση με υπέρυθρες ακτινοβολίες μπορεί να χρησιμοποιηθεί για την εκτέλεση επιθεωρήσεων σπιτιών, τον προσδιορισμό δομικών ελαττωμάτων, ηλεκτρικών, μηχανικών ελαττωμάτων, φυσιολογικών αλλαγών σε ανθρώπους και ζώα και πολλά άλλα.
Ποια είναι τα πλεονεκτήματα της υπέρυθρης θερμογραφίας;
Για μη καταστροφικές δοκιμές:
  • Εύκολη δοκιμή και γρήγορη αντίδραση χωρίς ζημιά
  • Εξοικονομεί έξοδα, αυξάνει την αποτελεσματικότητα της εργασίας, μειώνει την απόσβεση του ανθρώπινου δυναμικού και του εξοπλισμού
Για ιατρική θερμογραφία:
  • Πολύ αποτελεσματικό για την εύρεση κρυμμένων προβλημάτων στο ανθρώπινο σώμα.
  • 100% ασφαλές, χωρίς ακτινοβολία και πόνο.
  • Ιδανικό εργαλείο για την έγκαιρη εξέταση της υγείας
