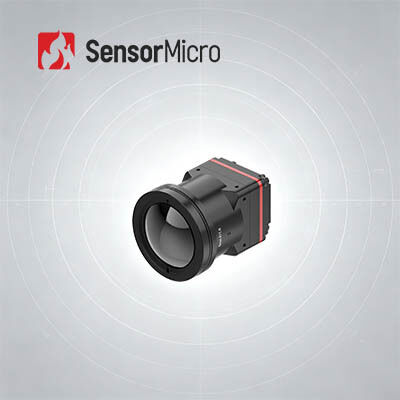

Μη ψυγμένη μονάδα θερμικής απεικόνισης με ανάλυση 1280x1024 8μm Pixel Pitch και φασματικό εύρος 8~14μm
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL1208 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024 | Pixel Pitch | 8μm |
|---|---|---|---|
| Ρυθμός καρέ | 25/30Hz | Φασματικό εύρος | 8~14μm |
| Κατανάλωση ρεύματος | 1W | Τυπικό NETD | ≤30mK |
| Επισημαίνω | Ραδιομετρική μη ψυχόμενη ενότητα θερμικής λήψης εικόνων,Μη ψυχόμενη ενότητα θερμικής λήψης εικόνων κηφήνων,Θερμικός πυρήνας 14um καμερών |
||
Περιγραφή προϊόντων
Μη ψυγμένη μονάδα θερμικής απεικόνισης 1280x1024/8μm Φασματικό εύρος 8~14μm
Σχεδιασμένο για μικροσκοπικά φωτοηλεκτρικά συστήματα ανίχνευσης επόμενης γενιάς, ο πυρήνας υπεριώδους κάμερας μεγέθους megapixel iTL1208 επιτυγχάνει πρωτοποριακή συνέργεια απόδοσης SWaP.Με υψηλής ποιότητας ευρυκόκκινο ανιχνευτικό τσιπ μεγάλου μορφότυπου 8μm, αυτή η εξαιρετικά ενσωματωμένη μονάδα επιτυγχάνει θερμική απεικόνιση υψηλής ακρίβειας 1280×1024 μέσα σε ένα μινιμαλιστικό περίβλημα 22,6×22,6×34,5 mm και 35,7g υπερυπαστού φορτίου.Με εξαιρετικά χαμηλή βαθμολογία 30mK NETD και αυτοαναπτυγμένους ευφυείς αλγόριθμους βελτιστοποίησης εικόνας, αποκαθιστά θερμικές λεπτομέρειες πλήρους φάσματος με εξαιρετική ακρίβεια ακόμη και σε περίπλοκα περιβάλλοντα χαμηλής αντίθεσης.Βελτιστοποιημένο για φορητά φωτοηλεκτρικά τερματικά ακριβείας και μη επανδρωμένα ωφέλιμα φορτία κινητής πλατφόρμας, το iTL1208 υποστηρίζει προσαρμοσμένη οπτική διαμόρφωση και αλληλεπίδραση με πρότυπο βιομηχανικό πρωτόκολλο λεωφορείου, παρέχοντας υψηλής ποιότητας ασφάλεια,έξυπνα συστήματα βιομηχανικής επιθεώρησης και δημόσιας ασφάλειας για την αντιμετώπιση έκτακτης ανάγκης με αξιόπιστες δυνατότητες υποκόκκινης όρασης.
Βασικά χαρακτηριστικά
- Εξαιρετικά ελαφρύ σχέδιο- Σύνθετο μέγεθος 22,6 × 22,6 × 34,5 mm και βάρος 34,5 g (συμπεριλαμβανομένων των φακών 12 mm), μεταξύ των υψηλότερων επιπέδων ολοκλήρωσης στην κατηγορία του
- Υψηλή ευαισθησία, ακριβής ανίχνευση- 8μm πολύ μικρού μεγέθους pixel με ανάλυση 1280×1024, παρέχοντας λεπτές λεπτομέρειες και καθαρές εικόνες, τυπικό NETD ≤ 30mK, επιτρέποντας την αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
- Απλουστευμένη ανάπτυξη, ταχεία ολοκλήρωση- Πολλαπλές επιλογές οπτικών φακών διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής. Υποστηρίζει διεπαφή εξόδου εικόνας MIPI CSI.
Προδιαγραφές προϊόντος
| Σχήμα | ΙΤL1208 |
|---|---|
| Δείκτες ανιχνευτών υπέρυθρων |
Ευαίσθητο υλικό:VOx Ψήφισμα:1280×1024 Μέγεθος εικονοστοιχείων:8 μm Φασματική αντίδραση:8 μm ~ 14 μm Τυπική NETD:≤ 30mK |
| Επεξεργασία εικόνας |
Ψηφιακό ρυθμό καρέ:25/30Hz Ώρα εκκίνησης:≤ 6s Ψηφιακό βίντεο:ΠΟΥ/ΥΥ Αλγόριθμος εικόνας:NUC/3DNR/DNS/DRC/EE Εμφάνιση εικόνας:10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό) |
| Λογισμικό υπολογιστών | Η μονάδα ελέγχου και η οθόνη βίντεο |
| Ηλεκτρική |
Τυπική εξωτερική διεπαφή:34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0 Διασύνδεση επικοινωνίας:TTL-232/I2C Ψηφιακή διεπαφή βίντεοMIPI-CSI Δυναμική τάση τροφοδοσίας:40,5-5,5V Τυπική κατανάλωση ενέργειας:1W |
| Μηχανικές |
Μέγεθος (συμπεριλαμβανομένου του φακού): • Με φακό 5 mm: 22,6 mm × 22,6 mm × 50 mm (εξωτερική διάμετρος φακού Φ37 mm) • Με φακό 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (εξωτερική διάμετρος φακού Φ33 mm) • Με φακό 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (εξωτερική διάμετρος φακού Φ26,6 mm) • Με φακό 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (εξωτερική διάμετρος φακού Φ27 mm) • Με φακό 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (εξωτερική διάμετρος φακού Φ33 mm) • Με φακό 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (εξωτερική διάμετρος φακού Φ43,2 mm) Βάρος (συμπεριλαμβανομένου του φακού): • 85,5±4,5g (Με φακό 5 mm) • 70,5±3,6g (Με φακό 10 mm) • 35,7±2g (Με φακό 12 mm) • 40.7±2.1g (Με φακό 17mm) • 71,0±3,6g (Με φακό 25mm) • 110±5,5g (Με φακό 35 mm) |
| Προσαρμοστικότητα στο περιβάλλον |
Θερμοκρασία λειτουργίας:-40°C~+70°C Θέρμανση αποθήκευσης:-45°C~+85°C Η υγρασία:5% έως 95%, μη συμπυκνωτικό Δονήσεις:5.35gms, τυχαία δονήσεις, 3-άξονας Επιπτώσεις:Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές Πιστοποίηση:ROHS2.0/REACH Οπτικοί φακοί:Σταθερή εστίαση Αθερμική: 5/10/12/17/25/35mm |
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL1208 μπορεί να χρησιμοποιηθεί στους τομείς της πυρόσβεσης των δασών, της συντήρησης της ηλεκτρικής ενέργειας, της φωτοβολταϊκής επιθεώρησης, της παρακολούθησης της ασφάλειας, των φορητών συσκευών, των φορητών συσκευών κλπ.
Οφέλη από το προϊόν
Πλούσια ποικιλία προϊόντων- Οι πολλαπλές ανάλυσεις συστοιχιών, τα μεγέθη των pixel, οι ζώνες κύματος και οι συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές.
Εξαιρετική απόδοση- Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και ισχυρή αξιοπιστία - σχεδιασμένο να λειτουργεί κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.
Εύκολη ενσωμάτωση- Οι πολλαπλές επιλογές διεπαφών καθιστούν την ολοκλήρωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλούς τομείς εφαρμογής.
Συχνές Ερωτήσεις
Σε ποιες βιομηχανίες χρησιμοποιούνται οι ανιχνευτές υπέρυθρων συστοιχίας εστιακού επιπέδου;
Ο ανιχνευτής υπέρυθρου εστιακού επιπέδου είναι το βασικό στοιχείο του συστήματος θερμικής απεικόνισης και είναι το κλειδί για την ανίχνευση, την ταυτοποίηση και την ανάλυση των υπέρυθρων πληροφοριών των αντικειμένων.Έχει ένα ευρύ φάσμα εφαρμογών στην κυκλοφορία, επιθεώρηση, παρακολούθηση της ασφάλειας, μετεωρολογία, ιατρική και άλλες βιομηχανίες.
Ποια είναι τα χαρακτηριστικά του ανιχνευτή εστιακού επιπέδου υπέρυθρου με ψύξη και χωρίς ψύξη;
Οι ανιχνευτές εστιακού επιπέδου υπέρυθρου μπορούν να χωριστούν σε ανιχνευτές εστιακού επιπέδου υπέρυθρου με ψύξη και ανιχνευτές εστιακού επιπέδου υπέρυθρου χωρίς ψύξη.Ο ανιχνευτής υπέρυθρου με ψύξη λειτουργεί σε περιβάλλον κενού χαμηλής θερμοκρασίας με υψηλή ευαισθησία και μπορεί να διακρίνει πιο λεπτές διαφορές θερμοκρασίας, ενώ ο ανιχνευτής εστιακού επιπέδου υπέρυθρου χωρίς ψύξη δεν χρειάζεται κρυογενές περιβάλλον και μπορεί να λειτουργεί σε θερμοκρασία δωματίου.
