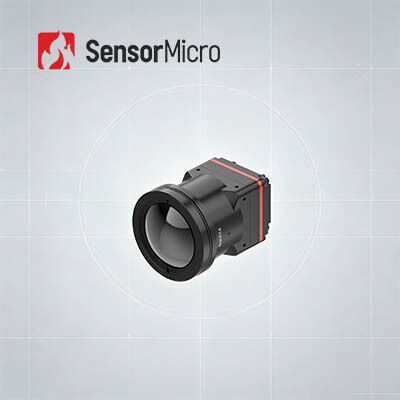

Μη ψυγμένη θερμική κάμερα με ανάλυση 1280x1024 8μm Pixel Pitch και 30mK NETD ApexCore υπέρυθρο ανιχνευτή
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL1208 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024 | Φασματικό εύρος | 8~14μm |
|---|---|---|---|
| Κατανάλωση ρεύματος | 1W | Τυπικό NETD | ≤30mK |
| Ρυθμός καρέ | 25/30Hz | Pixel Pitch | 8μm |
| Επισημαίνω | Θερμική ενότητα 12um καμερών κηφήνων,Ελαφριά UAV θερμική ενότητα καμερών,UAV μη ψυχόμενος θερμικός πυρήνας καμερών |
||
Περιγραφή προϊόντων
Μονάδα θερμικής κάμερας Uncooled 1280x1024/8μm ApexCore Infrared Detector
Επισκόπηση προϊόντος
Γνωρίστε το iTL1208 — ο υπερφορητός πυρήνας της κάμερας υπερύθρων megapixel που έχει κατασκευαστεί για κινητά συστήματα με περιορισμό SWaP. Με μόνο 22,6×22,6×34,5 mm και 35,7 g (συμπεριλαμβάνεται ο φακός 12 mm), αυτή η μονάδα υψηλής ανάλυσης 8μm εξισορροπεί την απόλυτη σμίκρυνση και τη θερμική ευαισθησία κορυφαίας βαθμίδας με NETD έως 30mK. Παρέχοντας καθαρές θερμικές εικόνες HD 1280×1024, διαθέτει ευέλικτη επιλογή φακού, τυπική έξοδο MIPI CSI, μετάδοση δεδομένων RAW/YUV και απλό έλεγχο I2C/σειριακής θύρας. Ιδανικό για φορητές συσκευές, κινητές πλατφόρμες, επιτήρηση ασφαλείας, βιομηχανική επιθεώρηση και αποστολές διάσωσης. Απλοποιήστε την ανάπτυξη του προϊόντος υπερύθρων με τον έτοιμο για ενσωμάτωση πυρήνα θερμικής κάμερας.
Κύρια Χαρακτηριστικά
- Εξαιρετικά ελαφρύ σχέδιο- Συμπαγές μέγεθος 22,6×22,6×34,5 mm και βάρος 34,5 g (συμπεριλαμβανομένου φακού 12 mm) με ένα από τα υψηλότερα επίπεδα ενσωμάτωσης στην κατηγορία του
- Υψηλή ευαισθησία, ακριβής ανίχνευση- Εξαιρετικά μικρό μέγεθος pixel 8μm με ανάλυση 1280×1024, παρέχοντας λεπτές και καθαρές εικόνες με τυπικό NETD ≤30mK για αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
- Απλοποιημένη ανάπτυξη, γρήγορη ενσωμάτωση- Πολλαπλές επιλογές οπτικού φακού, διεπαφή εξόδου εικόνας MIPI CSI, έξοδος δεδομένων εικόνας RAW και YUV με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
| Μοντέλο | iTL1208 |
| Ευαίσθητο Υλικό | Φωνή |
| Ψήφισμα | 1280×1024 |
| Μέγεθος pixel | 8μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤30mK |
| Ψηφιακός ρυθμός καρέ | 25/30 Hz |
| Ώρα εκκίνησης | ≤6 δευτ |
| Ψηφιακό βίντεο | RAW/YUV |
| Αλγόριθμος εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση εικόνας | 10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο 1/Ουράνιο τόξο 2/Απόχρωση/Μαύρο καυτό) |
| Λογισμικό Η/Υ | Έλεγχος μονάδας & προβολή βίντεο |
| Τυπική εξωτερική διεπαφή | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Διεπαφή επικοινωνίας | TTL-232/I2C |
| Διεπαφή ψηφιακού βίντεο | MIPI-CSI |
| Τάση τροφοδοσίας | 4,5-5,5V |
| Τυπική κατανάλωση ενέργειας | 1W |
| Θερμοκρασία λειτουργίας | -40℃~+70℃ |
| Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5,35grms, Τυχαία Δόνηση, 3-άξονες |
| Σύγκρουση | Μισό ημιτονοειδές κύμα, 40g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός φακός | Fixed Focus Athermal: 5/10/12/17/25/35mm |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL1208 μπορεί να χρησιμοποιηθεί σε τομείς της δασοπυρόσβεσης, της συντήρησης ηλεκτρικής ενέργειας, της επιθεώρησης φωτοβολταϊκών, της παρακολούθησης ασφαλείας, των φορητών συσκευών, των φορητών συσκευών και άλλων.
Οι υπηρεσίες μας
- Προσαρμογή προϊόντος:Προσαρμόστε τις διαμορφώσεις και προσαρμόστε αλγόριθμους ώστε να ανταποκρίνονται στις απαιτήσεις του κλάδου
- Τεχνική υποστήριξη και εκπαίδευση επιτόπου:Παρέχετε στους βασικούς πελάτες πρακτική εγκατάσταση συστήματος και λειτουργική εκπαίδευση
- Κοινή καινοτομία για νέα προϊόντα και αγορές:Συνεργαστείτε με πελάτες για την από κοινού ανάπτυξη καινοτόμων λύσεων εφαρμογών υπέρυθρων
Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη θερμική απεικόνιση;
Στη φύση, όλα τα αντικείμενα των οποίων η θερμοκρασία είναι υψηλότερη από το απόλυτο μηδέν (-273℃) μπορούν να εκπέμπουν υπέρυθρες ακτίνες. Χρησιμοποιώντας τον ανιχνευτή υπέρυθρης κάμερας για τη μέτρηση της διαφοράς θερμοκρασίας υπέρυθρης ακτινοβολίας μεταξύ του ίδιου του στόχου και του φόντου, μπορείτε να λάβετε διαφορετικές υπέρυθρες εικόνες, οι οποίες ονομάζονται επίσης θερμικές εικόνες.
Πώς λειτουργούν οι ανιχνευτές υπερύθρων;
Η υπέρυθρη ακτινοβολία που εκπέμπεται από τον στόχο εισέρχεται στο εύρος ανίχνευσης του θερμικού ανιχνευτή, μετά ο ανιχνευτής υπερύθρων μετατρέπει το σήμα ακτινοβολίας διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα και στη συνέχεια μέσω ενίσχυσης και επεξεργασίας βίντεο, σχηματίζει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί με γυμνά μάτια.
Ποια είναι τα πλεονεκτήματα των ψυχόμενων υπέρυθρων ανιχνευτών;
Ο ψυχρός ανιχνευτής υπέρυθρου εστιακού επιπέδου λειτουργεί σε χαμηλή θερμοκρασία η οποία παρέχεται από έναν ανιχνευτή dewar cooler (ddc). Έχει υψηλή ευαισθησία και μπορεί να διακρίνει πιο λεπτή διαφορά θερμοκρασίας από τον μη ψυχόμενο ανιχνευτή υπερύθρων. Μπορεί να ανιχνεύσει, να αναγνωρίσει και να αναγνωρίσει αντικείμενα σε πολύ μεγάλη εμβέλεια που απέχει περισσότερο από δέκα χιλιόμετρα. Η δομή του ψυχρού ανιχνευτή είναι πολύ περίπλοκη που έχει ως αποτέλεσμα ένα σχετικά υψηλό κόστος από τον μη ψυχόμενο ανιχνευτή.
