xΨήφισμα | 640x512 | Κατανάλωση ισχύος | 0.7W |
---|---|---|---|
Φασματική σειρά | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
Χαρακτηριστικό NETD | ≤40mK | Ποσοστό πλαισίων | 30Hz |
Υψηλό φως | Θερμική ενότητα 12um καμερών κηφήνων,Ελαφριά UAV θερμική ενότητα καμερών,UAV μη ψυχόμενος θερμικός πυρήνας καμερών |

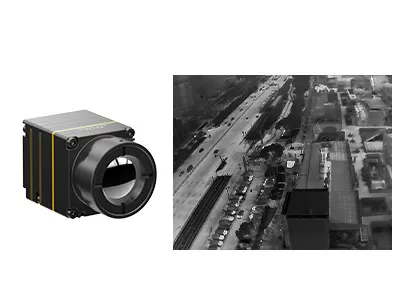

Μη ψυχόμενο 640x512 12μm θερμική ενότητα καμερών για UAV και τον κηφήνα
Ο υπέρυθρος πυρήνας καμερών iTL612R ενσωματώνει τον υπέρυθρο θερμικό ανιχνευτή συσκευασίας επιπέδων γκοφρετών 640x512/12μm (WLP). Είναι μια μη ψυχόμενη ενότητα θερμικής λήψης εικόνων LWIR ραδιομετρική για τους κηφήνες με τη φασματική σειρά από 8 σε 14μm.
iTL612 θερμικά χαρακτηριστικά γνωρίσματα ενότητας καμερών στην αιχμηρή και τραγανή παρουσίαση εικόνας, το συμπαγές μέγεθος και το χαμηλότερο κόστος. Προσανατολισμένη για την πλήρως βελτιστοποιημένη ανταλλαγή, η μη ψυχόμενη θερμική ενότητα iTL612R παρέχει μια αξιόπιστη λύση για την υπέρυθρη ολοκλήρωση συστημάτων με το περιορισμένο διάστημα. Η συμπαγής δομή της έχει φθάσει σε κορυφαίο της ίδιας ενότητας προδιαγραφών. Έχει επίσης μια προαιρετική thermographic λειτουργία με τη σειρά μέτρησης από -20℃~550 ℃ για τη βιομηχανική μέτρηση θερμοκρασίας.
Η θερμική ενότητα iTL612 αναπτύσσεται ειδικά για τον τομέα της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
Συμπαγές & ελαφρύ σχέδιο
• Μέγεθος: 21mm×22.3mm×27.3mm (με το φακό 9.1mm)
• Βάρος: 20.8g±1.5g (με το φακό 9.1mm)
• Χαμηλής ισχύος κατανάλωση τόσο μικρή όσο 0.7W
Σαφής εικόνα & ακριβής ραδιομετρία
• Ολοκαίνουργιος αλγόριθμος διαδικασίας εικόνας: NUC/3DNR/DNS/DRC/EE
• Παράθυρα υποστήριξης/Linux/ARM SDK
• Υποστήριξη περιφερειακή, μέτρηση θερμοκρασίας σημείου & ισόθερμου
Διάφορες διεπαφές για την εύκολη ολοκλήρωση
• DVP/LVDS/USB2.0 διεπαφές, παραγωγή στοιχείων εικόνας RAW/YUV, έλεγχος τμηματικών λιμένων
Πρότυπο | iTL612/R |
Απόδοση ανιχνευτών IR | |
Ευαίσθητο υλικό | Οξείδιο βαναδίου |
Ψήφισμα | 640×512 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
Χαρακτηριστικό NETD | ≤40mk |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 30Hz |
Χρόνος ξεκινήματος | 5s |
Ψηφιακό βίντεο | RAW/YUV/BT656 |
Αλγόριθμος εικόνας | Διόρθωση μη-ομοιομορφίας (NUC) τρισδιάστατη μείωση θορύβου (3DNR) De-θόρυβος (DNS) Συμπίεση δυναμικής περιοχής (DRC) Αύξηση ακρών (EE) |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Λογισμικό PC | |
ICC λογισμικό | Έλεγχος ενότητας & τηλεοπτική επίδειξη |
Ηλεκτρικές προδιαγραφές | |
Τυποποιημένη εξωτερική διεπαφή | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ΩΡΕΣ, αρσενικό) |
Πίνακας επέκτασης USB | Τύπος-γ |
Διεπαφή επικοινωνίας | RS232-TTL/USB2.0 |
Ψηφιακή τηλεοπτική διεπαφή | CMOS8/USB2.0 |
Τάση ανεφοδιασμού | 3.3V±0.1V VDC |
Χαρακτηριστική κατανάλωση ισχύος | 0.7W |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10°C~+50°C |
Σειρά μέτρησης θερμοκρασίας | -20°C~+150°C, 0°C~550°C Προσαρμογή και επέκταση υποστήριξης |
Ακρίβεια μέτρησης θερμοκρασίας | Μεγαλύτερος ±3°C ή ±3% (@23℃±3℃) |
Περιφερειακή μέτρηση θερμοκρασίας | Μέγιστο, ελάχιστο και μέση τιμή υποστήριξης της περιφερειακής θερμοκρασίας παραγωγής |
SDK | Παράθυρα υποστήριξης/Linux/ARM Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία |
Φυσικά χαρακτηριστικά | |
Μέγεθος (χιλ.) | 21×22.3×27.3 (με το φακό 9.1mm) |
Βάρος | 20.8g±1.5g (με το φακό 9.1mm) |
Περιβαλλοντική προσαρμοστικότητα | |
Λειτουργούσα θερμοκρασία | -40°C~+70°C |
Θερμοκρασία αποθήκευσης | -45°C~+85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Πιστοποιητικά | ROHS2.0/REACH |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 9.1mm |
Η ενότητα θερμικής λήψης εικόνων iTL612/R μπορεί να ενσωματωθεί UAV στα ωφέλιμα φορτία και τις φορετές συσκευές έτσι ώστε χρησιμοποιείται ευρέως στους τομείς της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
1.What είναι υπέρυθρη θερμική λήψη εικόνων;
Στη φύση, όλα τα αντικείμενα η των οποίων θερμοκρασία είναι υψηλότερη από απόλυτο μηδέν (- 273 ℃) μπορούν να ακτινοβολήσουν τις υπέρυθρες ακτίνες. Με τη χρησιμοποίηση του υπέρυθρου ανιχνευτή καμερών για να μετρήσετε την υπέρυθρη διαφορά θερμοκρασίας ακτινοβολίας μεταξύ ο ίδιος του στόχου και του υποβάθρου, μπορείτε να πάρετε τις διαφορετικές υπέρυθρες εικόνες, οι οποίες καλούνται επίσης θερμικές εικόνες.
2. Πώς οι υπέρυθροι ανιχνευτές λειτουργούν;
Η υπέρυθρη ακτινοβολία που εξέπεμψε από το στόχο εισάγει την αισθαμένος σειρά του θερμικού ανιχνευτή, κατόπιν ο υπέρυθρος ανιχνευτής μετατρέπει το σήμα ακτινοβολίας της διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα, και έπειτα μέσω της ενίσχυσης και της τηλεοπτικής επεξεργασίας, διαμορφώνει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί από τα γυμνά μάτια.
3.What είναι τα πλεονεκτήματα δροσισμένων υπέρυθρων ανιχνευτών;
Ο δροσισμένος υπέρυθρος εστιακός ανιχνευτής αεροπλάνων λειτουργεί σε μια χαμηλή θερμοκρασία που παρέχεται από ένα δοχείο ψύξης σκεύων Δεωαρ ανιχνευτών (ddc). Έχει την υψηλή ευαισθησία και μπορεί να διακρίνει τη λεπτότερη διαφορά θερμοκρασίας από το μη ψυχόμενο υπέρυθρο ανιχνευτή. Μπορεί να ανιχνεύσει, να προσδιορίσει και να αναγνωρίσει τα αντικείμενα σε μια πολύ μακροχρόνια σειρά που είναι περισσότερα από δέκα χιλιόμετρα μακριά. Η δομή του δροσισμένου ανιχνευτή είναι πολύ σύνθετη που οδηγεί σε ένα σχετικά υψηλό κόστος από το μη ψυχόμενο ανιχνευτή.
