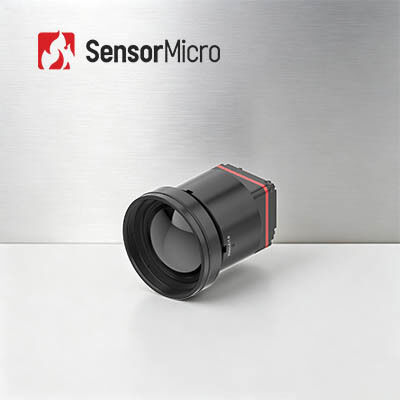

Μονάδα θερμικής κάμερας ανάλυσης SWaP-C LWIR 1280x1024 με Pixel Pixel 8μm και NETD ≤30mK για φορητές συσκευές
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL1208 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024 | Κατανάλωση ρεύματος | 1W |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 8μm |
| Τυπικό NETD | ≤30mK | Ρυθμός καρέ | 25/30Hz |
| Επισημαίνω | SWaP-C LWIR Thermal Camera Module,s LWIR Thermal Camera Module,s Thermal Camera Core 12um |
||
Περιγραφή προϊόντων
Μονάδα Θερμικής Κάμερας SWaP-C LWIR 1280x1024/8μm για Φορητές Συσκευές
Επισκόπηση Προϊόντος
Η μονάδα θερμικής απεικόνισης iTL1208 είναι ένας πυρήνας υπέρυθρης κάμερας επόμενης γενιάς, μη ψυχόμενος, megapixel, σχεδιασμένος για ανάπτυξη σε φορητά συστήματα χαμηλού SWaP, συνδυάζοντας μικρογραφημένο υλικό με δυνατότητες ανίχνευσης θερμότητας υψηλής ακρίβειας.
Αυτή η μονάδα υπέρυθρης κάμερας προσφέρει κορυφαία απόδοση απεικόνισης με μικρό βήμα pixel 8μm, ανάλυση megapixel 1280×1024 και τυπικό NETD ≤30mK για εξαιρετικά ευαίσθητη ανίχνευση θερμότητας.
Ιδανικό για πυρόσβεση, βιομηχανικές διαγνώσεις, εξωτερική παρακολούθηση και φορητές θερμικές συσκευές.
Κύρια Χαρακτηριστικά
- Εξαιρετικά Ελαφρύς Σχεδιασμός - Συμπαγές μέγεθος 22,6×22,6×34,5mm και βάρος 35,7g (συμπεριλαμβανομένου φακού 12mm) με από τα υψηλότερα επίπεδα ενσωμάτωσης στην κατηγορία του
- Υψηλή Ευαισθησία, Ακριβής Ανίχνευση - Εξαιρετικά μικρό μέγεθος pixel 8μm με ανάλυση 1280×1024 που προσφέρει λεπτομέρεια και καθαρές εικόνες, με τυπικό NETD ≤ 30mK για αξιόπιστη ανίχνευση ανεπαίσθητων διαφορών θερμοκρασίας
- Απλοποιημένη Ανάπτυξη, Γρήγορη Ενσωμάτωση - Πολλαπλές επιλογές οπτικών φακών, υποστηρίζει διεπαφή εξόδου εικόνας MIPI CSI, έξοδο δεδομένων εικόνας RAW και YUV με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές Προϊόντος
| Μοντέλο | iTL1208 |
|---|---|
| Ενδείξεις Υπέρυθρων Ανιχνευτών | |
| Ευαίσθητο Υλικό | VOx |
| Ανάλυση | 1280×1024 |
| Μέγεθος Pixel | 8μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤30mK |
| Επεξεργασία Εικόνας | |
| Ψηφιακός Ρυθμός Καρέ | 25/30Hz |
| Χρόνος Εκκίνησης | ≤6s |
| Ψηφιακό Βίντεο | RAW/YUV |
| Αλγόριθμος Εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση Εικόνας | 10 Τύποι (Λευκό Θερμό/Λάβα/Σιδηρό Κόκκινο/Θερμό Σίδερο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρο Θερμό) |
| Λογισμικό Η/Υ | Έλεγχος Μονάδας & Εμφάνιση Βίντεο |
| Ηλεκτρικά | |
| Τυπική Εξωτερική Διεπαφή | Διεπαφή Συνδετήρα 34 ακίδων: BP04SD-34-0065-R0 |
| Διεπαφή Επικοινωνίας | TTL-232/I2C |
| Διεπαφή Ψηφιακού Βίντεο | MIPI-CSI |
| Τάση Τροφοδοσίας | 4.5-5.5V |
| Τυπική Κατανάλωση Ενέργειας | 1W |
| Μηχανικά | |
| Μέγεθος (συμπεριλαμβανομένου φακού) | Με φακό 5mm: 22,6mm×22,6mm×50mm (εξωτερική διάμετρος φακού Φ37mm) Με φακό 10mm: 22,6mm×22,6mm×45,3mm (εξωτερική διάμετρος φακού Φ33mm) Με φακό 12mm: 22,6mm×22,6mm×34,5mm (εξωτερική διάμετρος φακού Φ26,6mm) Με φακό 17mm: 22,6mm×22,6mm×35,4mm (εξωτερική διάμετρος φακού Φ27mm) Με φακό 25mm: 22,6mm×22,6mm×44,2mm (εξωτερική διάμετρος φακού Φ33mm) Με φακό 35mm: 22,6mm×22,6mm×50,9mm (εξωτερική διάμετρος φακού Φ43,2mm) |
| Βάρος (συμπεριλαμβανομένου φακού) | 85,5±4,5g (Με φακό 5mm) 70,5±3,6g (Με φακό 10mm) 35,7±2g (Με φακό 12mm) 40,7±2,1g (Με φακό 17mm) 71,0±3,6g (Με φακό 25mm) 110±5,5g (Με φακό 35mm) |
| Περιβαλλοντική Προσαρμοστικότητα | |
| Θερμοκρασία Λειτουργίας | -40℃~+70℃ |
| Θερμοκρασία Αποθήκευσης | -45℃~+85℃ |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5,35grms, Τυχαία Δόνηση, 3 άξονες |
| Κρούση | Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός Φακός | Σταθερής Εστίασης Αθερμικός: 5/10/12/17/25/35mm |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL1208 μπορεί να χρησιμοποιηθεί ευρέως στην πυρόσβεση δασών, τη συντήρηση ηλεκτρικής ενέργειας, την επιθεώρηση φωτοβολταϊκών, την παρακολούθηση ασφαλείας, τις φορητές συσκευές, τις φορητές συσκευές και πολλά άλλα.
Η Ομάδα μας
- Βαθιά Τεχνική Εξειδίκευση - Πολυετής εμπειρία στην έρευνα, ανάπτυξη και εφαρμογή τεχνολογίας υπέρυθρων αισθητήρων με ισχυρές δυνατότητες σε σχεδιασμό τσιπ, κατασκευή πλακετών, συσκευασία και δοκιμές, και ολοκλήρωση συστημάτων
- Εστίαση στην Καινοτομία και την Πρακτική Εφαρμογή - Δέσμευση για την προώθηση τεχνολογικών επιτευγμάτων στη θερμική απεικόνιση, ωθώντας συνεχώς τα όρια σε NETD, SWaP και θερμοκρασία λειτουργίας
- Διαφοροποιημένο Χαρτοφυλάκιο Προϊόντων - Ολοκληρωμένη γκάμα εξαρτημάτων υπέρυθρης ανίχνευσης, συμπεριλαμβανομένων λύσεων ψυχόμενων και μη ψυχόμενων για διάφορες βιομηχανίες
- Αυστηρή Επικύρωση Αξιοπιστίας - Ισχυρό σύστημα διαχείρισης ποιότητας με πολλαπλές διαδικασίες δοκιμών καθ' όλη τη διάρκεια της παραγωγής για τη διασφάλιση μακροπρόθεσμης σταθερότητας και αξιοπιστίας
- Επαγγελματική Τεχνική Υποστήριξη - Η ομάδα μηχανικών συνεργάζεται στενά με τις ομάδες Ε&Α και προϊόντων των πελατών για την επιτάχυνση της ενσωμάτωσης συστημάτων και τη βελτίωση της αποδοτικότητας
Συχνές Ερωτήσεις
Τι είναι ο υπέρυθρος ανιχνευτής / αισθητήρας θερμικής απεικόνισης;
Τα υπέρυθρα κύματα δεν μπορούν να γίνουν ορατά από το ανθρώπινο μάτι. Ο υπέρυθρος ανιχνευτής / αισθητήρας θερμικής απεικόνισης είναι μια οπτο-ηλεκτρονική συσκευή που αντιδρά στην υπέρυθρη ακτινοβολία και τη θερμική ενέργεια και τη μετατρέπει σε ηλεκτρικά σήματα, στη συνέχεια εξάγει ορατές θερμικές εικόνες.
Τι είναι το WLP;
Το WLP αναφέρεται στη συσκευασία επιπέδου πλακέτας (wafer level package). Είναι η διαδικασία ολοκλήρωσης συσκευασίας υψηλού κενού απευθείας σε ολόκληρη την πλακέτα MEMS, στη συνέχεια χάραξης και κοπής για τη δημιουργία ενός μεμονωμένου υπέρυθρου αισθητήρα. Μαζί με τη μεταλλική συσκευασία και την κεραμική συσκευασία, αποτελούν τις 3 κύριες μορφές συσκευασίας μη ψυχόμενων υπέρυθρων ανιχνευτών.
Ποιο είναι το πλεονέκτημα του WLP;
Οι ανιχνευτές IR WLP είναι ειδικά σχεδιασμένοι για να καλύπτουν τις απαιτήσεις μικρογραφίας και χαμηλού κόστους στην εφαρμογή της τεχνολογίας υπέρυθρων στην αγορά ηλεκτρονικών ειδών ευρείας κατανάλωσης. Η Global Sensor Technology, με δυνατότητα μαζικής παραγωγής, προσφέρει πλέον μια ποικιλία λύσεων μονάδων υπέρυθρων WLP για την ενίσχυση περισσότερων νέων εφαρμογών σε αναδυόμενες αγορές.
