Μονάδα θερμικής απεικόνισης με μήκος κύματος 640x512 12μm για παρακολούθηση της ασφάλειας

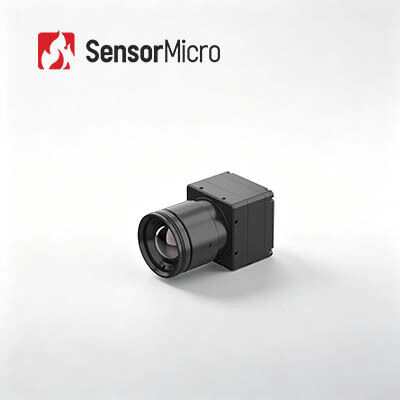

  • Long Wave 640x512 12μm Thermal Imaging Module for Security Monitoring
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN612RG2
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ρεύματος 0.65W
Φασματικό εύρος 8~14μm Pixel Pitch 12μm
NETD ≤25mK/F1,0/25℃ Ρυθμός καρέ 25Hz/30Hz
Επισημαίνω

Μακροχρόνια ενότητα θερμικής λήψης εικόνων κυμάτων 12um

,

Ενότητα 640x512 θερμικής λήψης εικόνων ελέγχου
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μονάδα Θερμικής Απεικόνισης Μεγάλης Κύματος 640x512 12μm για Παρακολούθηση Ασφαλείας
Επισκόπηση Προϊόντος

Ο πυρήνας υπέρυθρης κάμερας COIN612RG2 προσφέρει υψηλής ακρίβειας βιομηχανική ανίχνευση και λεπτομερή παρακολούθηση θερμοκρασίας. Χρησιμοποιώντας την τεχνολογία ανιχνευτή υπέρυθρης ακτινοβολίας υψηλής ανάλυσης ApexCore 640*512/12μm, επιτυγχάνει εξαιρετική ευαισθησία θερμικής απεικόνισης με NETD≤25mK και ακριβή αναγνώριση διαφοράς θερμοκρασίας. Ενισχυμένο με βελτιστοποιημένους αλγορίθμους μέτρησης θερμοκρασίας και επεξεργασία σήματος υψηλής ακρίβειας, παρέχει εξαιρετικά σταθερή ανίχνευση θερμοκρασίας σε πραγματικό χρόνο με ακρίβεια ±2°C ή ±2%.

Κύρια Χαρακτηριστικά
  • Ολοκληρωμένη Λειτουργικότητα: Ανιχνευτής υπέρυθρης ακτινοβολίας ApexCore σε επίπεδο wafer με NETD≤25mK, προηγμένοι αλγόριθμοι επεξεργασίας εικόνας, ακρίβεια μέτρησης θερμοκρασίας έως ±2°C ή ±2%
  • Συμπαγής Σχεδιασμός: Διαστάσεις: 25,4*25,4*15,7mm, Βάρος: 15±1g, Κατανάλωση ενέργειας: ≤0,65W
  • Ευέλικτη Ενσωμάτωση: Πολλαπλές επιλογές οπτικού φακού, υποστηρίζει διεπαφές USB2.0/DVP/LVDS/BT.656, έξοδο δεδομένων RAW/YUV/TMP με έλεγχο σειριακής θύρας
Προδιαγραφές Προϊόντος
Μοντέλο COIN612RG2
Ανιχνευτές Υπέρυθρης Ακτινοβολίας Ευαίσθητο Υλικό: VOx
Ανάλυση: 640*512
Μέγεθος Pixel: 12μm
Φασματική Απόκριση: 8μm ~ 14μm
Τυπικό NETD: ≤25mK/F1.0/25°C
Επεξεργασία Εικόνας Ψηφιακός Ρυθμός Καρέ: 25/30Hz
Χρόνος Εκκίνησης: 6s
Αναλογικό Βίντεο: PAL/NTSC
Ψηφιακό Βίντεο: RAW/YUV422/TMP
Αλγόριθμοι Εικόνας: Διόρθωση Μη Ομοιομορφίας, Μείωση Θορύβου 3D, Καταστολή Θορύβου 2D, Συμπίεση Δυναμικού Εύρους, Ενίσχυση Άκρων
Εμφάνιση Εικόνας: 10 Τύποι (Λευκό Θερμό/Λάβα/Σιδηροκόκκινο/Θερμό Σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρο Θερμό)
Ηλεκτρικά Τυπική Εξωτερική Διεπαφή: 50pin DF40C-50DP-0.4V(51)
Πλακέτα Επέκτασης USB: USB3.0/USB2.0/VPC/USB2.0&VPC
Διεπαφή Επικοινωνίας: TTL-232/USB2.0
Ψηφιακή Διεπαφή Βίντεο: DVP8/DVP16/USB2.0/BT.656/LVDS
Τάση Τροφοδοσίας: 4.5~5.5V
Τυπική Κατανάλωση Ενέργειας: 0.65W
Μέτρηση Θερμοκρασίας Θερμοκρασία Λειτουργίας: -10°C~+50°C
Εύρος Μέτρησης Θερμοκρασίας: -20°C~150°C, 100°C~550°C; Υποστήριξη Προσαρμογής και Επέκτασης
Ακρίβεια Μέτρησης Θερμοκρασίας: ±2°C ή ±2% (όποιο είναι μεγαλύτερο)
Μερική Μέτρηση Θερμοκρασίας: Υποστήριξη εξόδου μέγιστης, ελάχιστης και μέσης τιμής περιοχών μέτρησης θερμοκρασίας
SDK: Android/Windows/Linux
Μηχανικά Μέγεθος Γυμνού Πυρήνα: 25,4*25,4*15,7mm
Βάρος Γυμνού Πυρήνα: 15±1g
Περιβαλλοντικά Θερμοκρασία Λειτουργίας: -40°C~+70°C
Θερμοκρασία Αποθήκευσης: -45°C~+85°C
Υγρασία: 5%~95%, χωρίς συμπύκνωση
Δόνηση: 5.35grms, Τυχαία Δόνηση, 3 άξονες
Κρούση: Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης 3 Άξονες, 6 Κατευθύνσεις
Πιστοποίηση: ROHS2.0/REACH
Οπτικός Φακός Σταθερής Εστίασης Αθερμικός: 4,8mm/7mm/9,1mm/13mm/19mm/25m/35mm
Επίπεδο Προστασίας: IP67 (Μπροστινός Φακός)
Βιομηχανικές Εφαρμογές

Θερμογραφία, Βιομηχανική Όραση, Πυρόσβεση και Διάσωση, Παρακολούθηση Ασφαλείας, Εξωτερική Παρατήρηση, Μηχανική Όραση, Καταναλωτικά Ηλεκτρονικά

Τα Πλεονεκτήματά μας
  • Ευρύ Φάσμα Προϊόντων: Ανιχνευτές υπέρυθρης ακτινοβολίας, πυρήνες καμερών και μονάδες για την κάλυψη διαφόρων απαιτήσεων ενσωμάτωσης
  • Πλούσια Ποικιλία Προϊόντων: Πολλαπλές αναλύσεις συστοιχίας, μεγέθη pixel, ζώνες κύματος και επιλογές φακών για ποικίλες εφαρμογές
  • Εξαιρετική Απόδοση: Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και ισχυρή αξιοπιστία
  • Εύκολη Ενσωμάτωση: Πολλαπλές επιλογές διεπαφών για απρόσκοπτη ενσωμάτωση και γρήγορη ανάπτυξη
Συχνές Ερωτήσεις
  • Τι είναι ο ανιχνευτής υπέρυθρης ακτινοβολίας / αισθητήρας θερμικής απεικόνισης;
    Τα υπέρυθρα κύματα δεν μπορούν να γίνουν ορατά από το ανθρώπινο μάτι. Ο ανιχνευτής υπέρυθρης ακτινοβολίας / αισθητήρας θερμικής απεικόνισης είναι μια οπτο-ηλεκτρονική συσκευή που αντιδρά στην υπέρυθρη ακτινοβολία και τη θερμική ενέργεια, μετατρέποντάς την σε ηλεκτρικά σήματα και εξάγοντας ορατές θερμικές εικόνες.
  • Τι είναι το WLP;
    Το WLP αναφέρεται στη συσκευασία σε επίπεδο wafer. Είναι η διαδικασία ολοκλήρωσης συσκευασίας υψηλού κενού απευθείας σε ολόκληρο το wafer MEMS, στη συνέχεια χάραξης και κοπής για την κατασκευή ενός μεμονωμένου αισθητήρα υπέρυθρης ακτινοβολίας. Μαζί με τη μεταλλική συσκευασία και τη κεραμική συσκευασία, αποτελούν τις τρεις κύριες μορφές συσκευασίας μη ψυχόμενων ανιχνευτών υπέρυθρης ακτινοβολίας.
  • Ποια είναι η διαφορά μεταξύ συσκευασίας σε επίπεδο wafer, κεραμικής συσκευασίας και μεταλλικής συσκευασίας;
    Οι μη ψυχόμενοι ανιχνευτές υπέρυθρης ακτινοβολίας χωρίζονται επί του παρόντος σε μεταλλική συσκευασία, κεραμική συσκευασία και συσκευασία σε επίπεδο wafer. Η μεταλλική συσκευασία είναι η παλαιότερη και προσφέρει την καλύτερη απόδοση. η συσκευασία σε επίπεδο wafer είναι κατάλληλη για μαζική παραγωγή. και η κεραμική συσκευασία προτιμάται περισσότερο από την εξειδικευμένη αγορά για πολιτικά προϊόντα.
