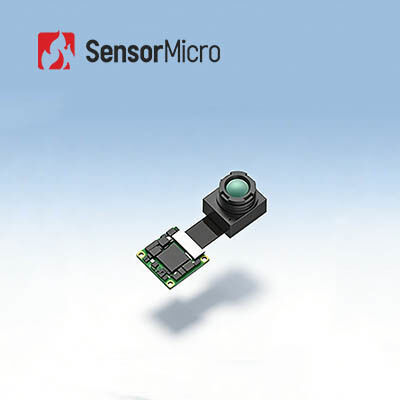

256x192 12μm Μη ψυχόμενη ακτινομετρική θερμική μονάδα για ακριβή θερμική απεικόνιση LWIR
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | Mini212G2 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 256x192 | NETD | ≤50mK |
|---|---|---|---|
| Pixel Pitch | 12μm | Ακρίβεια μέτρησης θερμοκρασίας | Μεγαλύτερο από ±2℃ / ±2% |
| Φασματικό εύρος | 8~14μm | Τυπική κατανάλωση ενέργειας | 330mW |
| Επισημαίνω | Υπέρυθρη θερμική ενότητα καμερών RoHS,Υπέρυθρη θερμική ενότητα 256x192 καμερών,Μη ψυχόμενη θερμική κάμερα LWIR |
||
Περιγραφή προϊόντων
Επισκόπηση προϊόντος
Η Mini212G2 είναι μια μικροσκοπική μονάδα θερμικής κάμερας με εξαιρετικά συμπαγή, απλοποιημένη σχεδίαση πακέτου. Ενσωματώνει έναν οπτικό φακό, έναν ανιχνευτή υπέρυθρης ακτινοβολίας μεγάλου μήκους κύματος (WLP) 256×192 / 12μm και ένα βασικό κύκλωμα επεξεργασίας εικόνας για τη γρήγορη λήψη θερμικών εικόνων της περιοχής-στόχου και της κατανομής της θερμότητάς της.
Η μονάδα υπέρυθρης κάμερας Mini212G2 είναι πλήρως βελτιστοποιημένη για μικρό μέγεθος, ελαφρύ βάρος και χαμηλή τιμή (SWaP) για να καλύψει τις αυστηρές απαιτήσεις των πελατών σε εφαρμογές θερμικής απεικόνισης υπέρυθρης ακτινοβολίας, ενώ εξακολουθεί να παρέχει εξαιρετική ποιότητα εικόνας. Η υπερμικροσκοπική της δομή, οι συμπαγείς διαστάσεις του πακέτου και η εξαιρετικά χαμηλή κατανάλωση ενέργειας την καθιστούν βολική για ενσωμάτωση σε διάφορα εργαλεία επιθεώρησης, κάμερες παρακολούθησης ασφαλείας ή φορητούς θερμικούς απεικονιστές υπέρυθρης ακτινοβολίας.
Κύρια Χαρακτηριστικά
Μικροσκοπική μονάδα με άμεση έξοδο θερμικής απεικόνισης
- Εξοπλισμένο με αυτο-αναπτυγμένο υπέρυθρο ανιχνευτή 256×192 / 12μm, προσφέροντας σημαντικά πλεονεκτήματα κόστους.
- Εξαιρετικά συμπαγής δομικός σχεδιασμός: μόνο 17×17mm (PCBA) σε μέγεθος, με βάρος μόλις 4g — ιδανικό για εφαρμογές με περιορισμένο χώρο.
- Η ενσωματωμένη πλακέτα επεξεργασίας ISP και οι αλγόριθμοι εικόνας επόμενης γενιάς παρέχουν καθαρές θερμικές εικόνες απευθείας, εξασφαλίζοντας ισχυρή ευελιξία.
Ακριβής Ανίχνευση, Ευέλικτη Διαμόρφωση
- Μέτρηση θερμοκρασίας υψηλής ακρίβειας με ακρίβεια έως ±2℃· υποστηρίζει μέτρηση σημείου, περιοχής και πλήρους καρέ.
- Διατίθενται πολλαπλές επιλογές φακών οπτικού πεδίου για την κάλυψη διαφόρων απαιτήσεων παρατήρησης.
Πλούσιες Διεπαφές για Εύκολη Ενσωμάτωση
- Προσφέρει USB2.0 / MIPI / DVP / BT.656 / LVDS και άλλες διεπαφές εξόδου ψηφιακού βίντεο.
- Πλήρως συμβατό με διεπαφές βιομηχανικού προτύπου.
Προδιαγραφές προϊόντος
| Μοντέλο | Mini212G2 |
|---|---|
| Ανάλυση | 256×192 |
| Μέγεθος Pixel | 12μm |
| Φασματική Απόκριση | 8~14μm |
| NETD | ≤50mK |
| Δεδομένα Εξόδου | 14bit Raw |
| Ρυθμός Καρέ | Θερμογραφία: 25Hz, Απεικόνιση: 50Hz |
| Λειτουργία Εστίασης | Χωρίς Εστίαση |
| Φακός (HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| Βάρος (g) | 7.1 | 6.4 | 4 | 6.8 |
| Μέγεθος PCBA (mm) | 17×17 |
| Διεπαφή Ψηφιακού Βίντεο | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| Διεπαφή Αναλογικού Βίντεο | CVBS (PAL/NTSC) |
| Τάση Λειτουργίας | 3.3V±0.1V |
| Τυπική Κατανάλωση Ενέργειας | 330mW |
| Εύρος Μέτρησης Θερμοκρασίας | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Ακρίβεια Μέτρησης Θερμοκρασίας | Μεγαλύτερο από ±2℃ / ±2% |
| Θερμοκρασία Λειτουργίας | -40℃~+70℃ |
| Υγρασία | 5%~85% |
| Θερμοκρασία Αποθήκευσης | -45℃~+85℃ |
| Πιστοποίηση | RoHS 2.0 / REACH |
Βιομηχανικές Εφαρμογές
Η ψυχόμενη μονάδα LWIR θερμικής απεικόνισης Mini212G2 χρησιμοποιείται ευρέως σε πολλούς τομείς, συμπεριλαμβανομένης της θερμογραφίας, του έξυπνου υλικού, των έξυπνων κτιρίων, των έξυπνων σπιτιών, του AIoT και άλλων.
Τα Πλεονεκτήματά μας
- Υψηλή ευαισθησία και εξαιρετική απόδοση— Παγκόσμια κορυφαία τεχνολογία στη βιομηχανία υπέρυθρης ακτινοβολίας.
- Διάφοροι διαθέσιμοι υπέρυθροι ανιχνευτές— Ψυχόμενοι και μη ψυχόμενοι ανιχνευτές IR σε διαφορετικές μορφές και μεγέθη pixel.
- Μαζική παραγωγή για διασφάλιση γρήγορης παράδοσης— Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές.
Συχνές Ερωτήσεις
1. Τι είναι το NETD;
Το NETD αναφέρεται στη "Διαφορά Θερμοκρασίας Ισοδύναμης Θορύβου". Είναι ένα μέτρο του πόσο καλά ένας ανιχνευτής θερμικής απεικόνισης μπορεί να διακρίνει μεταξύ πολύ μικρών διαφορών στη θερμική ακτινοβολία στην εικόνα. Το NETD συνήθως εκφράζεται σε milli-Kelvin (mK). Γενικά, όσο χαμηλότερη είναι η τιμή NETD, τόσο υψηλότερη είναι η θερμική ευαισθησία.
2. Τι είναι το SWaP3;
Το SWaP3 αναφέρεται στο μέγεθος, το βάρος, την ισχύ, την απόδοση και την τιμή. Υποδεικνύει την τεχνολογική τάση της βιομηχανίας υπέρυθρης ακτινοβολίας.
3. Τι είναι το DRI;
Το DRI συνήθως αναφέρεται στην απόσταση ανίχνευσης, αναγνώρισης και ταυτοποίησης ενός συστήματος θερμικής απεικόνισης. Είναι μια κρίσιμη παράμετρος για την αξιολόγηση της απόδοσης ενός συστήματος θερμικής απεικόνισης.
