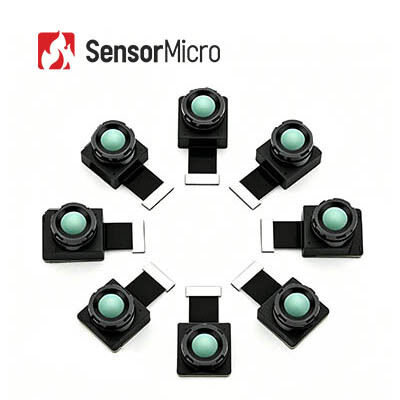

Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pixel for Security and Thermography
| Τόπος καταγωγής | Wuhan, επαρχία Hubei, Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | TIMO212 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 256x192 | Εύρος μέτρησης θερμοκρασίας | -20℃~+550℃ |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 12μm |
| Λειτουργία εστίασης | Ελεύθερη εστίαση | Ρυθμός καρέ | Θερμογραφία: 25Hz, Απεικόνιση: 50Hz |
| Επισημαίνω | Μη ψυχόμενη ενότητα 256x192 θερμικής λήψης εικόνων,Μη ψυχόμενη ενότητα θερμικής λήψης εικόνων κάμερων ασφαλείας,12uM θερμικός πυρήνας καμερών πισσών εικονοκυττάρου |
||
Περιγραφή προϊόντων
Uncooled Thermal Imaging Module 256x192/12μm για κάμερα ασφαλείας
Επισκόπηση προϊόντος
Το TIMO212 περιλαμβάνει έναν εξαιρετικά μικρού μεγέθους 256x192/12μm πακέτου επιπέδου γκοφρέτας (WLP) ανιχνευτή υπερύθρων που καταγράφει φάσμα υπερύθρων μακρών κυμάτων (LWIR) που κυμαίνεται από 8 έως 14μm.
Λόγω του πλήρως βελτιστοποιημένου SWaP-C, η μονάδα θερμικής κάμερας TIMO212 μπορεί να ενσωματωθεί σε κάμερες υπερύθρων με αυστηρές απαιτήσεις μεγέθους και βάρους.
Η μονάδα θερμικής κάμερας TIMO212 χρησιμοποιείται ευρέως στην Παρακολούθηση Ασφαλείας, στη Θερμογραφία, στις φορητές συσκευές, στα Ηλεκτρονικά Οχημάτων, στο Έξυπνο Σπίτι και στην Ανίχνευση Ζωντανών Πόντων.
Κύρια Χαρακτηριστικά
- Ultra-Miniature Module με Ultimate SWaP-C Optimization
- Συσκευασμένος ανιχνευτής σε επίπεδο γκοφρέτας + οπτικά σε επίπεδο γκοφρέτας + μικρο-ηλεκτρομαγνητικό κλείστρο βαλβίδας
- Η μικρότερη θερμική μονάδα υπέρυθρης ακτινοβολίας, που επιτρέπει τη βασική λειτουργία θερμικής απεικόνισης με μέγιστη απόδοση κόστους
- Συμπαγές μέγεθος, ελαφρύ και χαμηλή κατανάλωση ενέργειας, ιδανικό για ενσωμάτωση σε μικροσκοπικές συσκευές
- Ευέλικτες οπτικές επιλογές, ακριβής μέτρηση θερμοκρασίας
- Διατίθενται πολλές επιλογές φακών, συμπεριλαμβανομένου του ευρυγώνιου και του τηλεφακού, για την κάλυψη διαφορετικών αναγκών εφαρμογών
- Μέτρηση θερμοκρασίας υψηλής ακρίβειας με ακρίβεια έως ±2°C. υποστηρίζει τόσο περιφερειακή όσο και πλήρη παρακολούθηση θερμοκρασίας
- Εύκολη ενσωμάτωση, γρήγορη ανάπτυξη
- Υποστηρίζει διεπαφή εικόνας DVP, συμβατή με διάφορες ενσωματωμένες πλατφόρμες
- Συμβατό με τα περιβαλλοντικά πρότυπα RoHS 2.0
Προδιαγραφές προϊόντος
| Μοντέλο | TIMO212 |
|---|---|
| Ψήφισμα | 256×192 |
| Μέγεθος pixel | 12μm |
| Φασματική Απόκριση | 8-14μm |
| Λειτουργία εστίασης | Εστίαση Δωρεάν |
| Φακός (HFOV/FL) | 17,5°/10mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm |
| Βάρος (g) | 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4 |
| Μέγεθος (mm, χωρίς FPC) | 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6 |
| Αριθμός PIN | 40 PIN |
| Δεδομένα εξόδου | 14 bit Ακατέργαστο |
| Ρυθμός καρέ | Θερμογραφία: 25Hz, Απεικόνιση: 50Hz |
| Εύρος μέτρησης θερμοκρασίας | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Ακρίβεια μέτρησης θερμοκρασίας | Μεγαλύτερο από ±2℃ / ±2% |
| Θερμοκρασία λειτουργίας | -20℃~+60℃ |
| Υγρασία | 5%~85% |
| Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
| Πιστοποίηση | RoHS 2.0 / REACH |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης TIMO212 εφαρμόζεται σε Παρακολούθηση Ασφαλείας, Θερμογραφία, φορητές συσκευές, Ηλεκτρονικά Οχημάτων, Έξυπνο Σπίτι και Ανίχνευση ζωντανών πλασμάτων.
Η σειρά προϊόντων μας
- Υψηλή ευαισθησία και εξαιρετική απόδοση
- Κορυφαία τεχνολογία παγκοσμίως στη βιομηχανία υπερύθρων
- Διαθέσιμοι διάφοροι ανιχνευτές υπερύθρων - ανιχνευτές υπερύθρων χωρίς ψύξη και ψύξη σε διαφορετικές μορφές και μεγέθη pixel
- Παραγωγή όγκου για εξασφάλιση γρήγορης παράδοσης - τρεις γραμμές παραγωγής με ετήσια δυνατότητα παραγωγής έως και εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
Πώς να επιλέξετε τη σωστή ανάλυση ανιχνευτή υπερύθρων;
Εξαρτάται από τις πραγματικές ανάγκες και τις εφαρμογές των προϊόντων σας και η τιμή είναι επίσης ένας παράγοντας που πρέπει να ληφθεί υπόψη. Εάν η ποιότητα της εικόνας δεν είναι κρίσιμη, μπορείτε να επιλέξετε ανιχνευτές υπερύθρων με χαμηλότερη ανάλυση, όπως 120x90, 256x192 ή 400x300. Εάν χρειάζεστε πολύ καθαρές εικόνες για ειδικούς σκοπούς, όπως η απομακρυσμένη παρακολούθηση, μπορείτε να επιλέξετε ανιχνευτές υπερύθρων υψηλής ανάλυσης 1280x1024.
Πώς να επιλέξετε το σωστό ψευδόχρωμο για θερμική απεικόνιση;
- Το γκρι λευκό είναι πιο κατάλληλο για στόχους με μικρές διαφορές θερμοκρασίας
- Το κόκκινο και το μπλε είναι πιο κατάλληλο για σκηνές όπου πρέπει να βρεθούν προβληματικά σημεία
- Το κόκκινο σιδήρου είναι η τυπική χρωματική παλέτα της βιομηχανίας ηλεκτρικής ενέργειας
Πώς να επιλέξετε έναν κατάλληλο υπέρυθρο θερμικό φακό κάμερας;
- Ο τυπικός φακός μπορεί να πετύχει κανονικούς στόχους με την κατάλληλη απόσταση
- Ο τηλεφακός είναι κατάλληλος για σχετικά μικρούς στόχους που πρέπει να προβληθούν από μεγάλες αποστάσεις
- Ο ευρυγώνιος φακός είναι καλύτερος για να βλέπεις περισσότερες λεπτομέρειες αντικειμένων σε κοντινές αποστάσεις
- Ο φακός Macro προορίζεται για την προβολή πολύ μικροσκοπικών στόχων σε κοντινές αποστάσεις, όπως κυκλώματα τσιπ
