Μη ψυγμένη θερμική κάμερα με ανάλυση 640x512 με ελαφρύ βάρος και χαμηλή κατανάλωση ενέργειας

  • Uncooled 640x512 Resolution Thermal Camera Module with Light Weight and Low Power Consumption
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ROHS2.0/REACH
Αριθμό μοντέλου iTL612PLUS
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Φασματικό εύρος 8~14μm Ψήφισμα 640x512 / 12μm
NETD ≤25mK Τυπική κατανάλωση ενέργειας 0.65W
Ψηφιακός ρυθμός καρέ 25/30Hz/50Hz Τάση τροφοδοσίας 4,2-5,5V
Επισημαίνω

Ελαφρύς πυρήνας καμερών κηφήνων θερμικός

,

Γραμμική εξασθενίζοντας θερμική κάμερα κηφήνων τρόπου

,

UAV RoHS θερμικός πυρήνας καμερών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

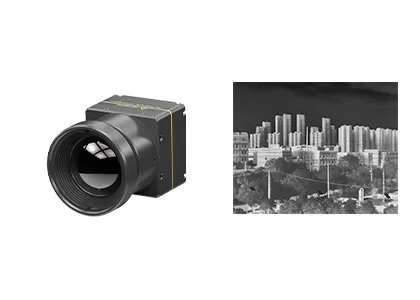

Ελαφριά μονάδα θερμικής κάμερας Uncooled 640x512/12μm
Επισκόπηση προϊόντος

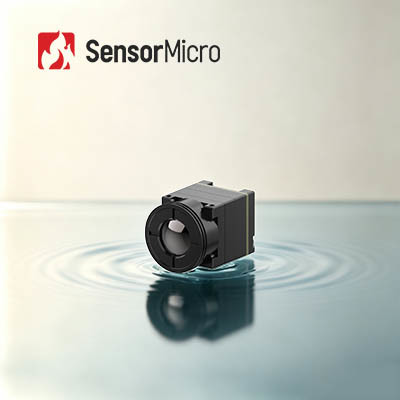

Ο πυρήνας θερμικής κάμερας iTL612 PLUS έχει αναπτυχθεί από την SensorMicro. Διαθέτει εξαιρετικά μινιατούρα σχεδίασης που είναι μικρό σε μέγεθος και μικρό σε βάρος, καθιστώντας το εύκολα ενσωματωμένο σε κάμερες ασφαλείας για εφαρμογές παρακολούθησης παντός καιρού.

Χτισμένος γύρω από τον ανιχνευτή επιπέδου γκοφρέτας ApexCore 640×512/12μm, αυτός ο πυρήνας κάμερας θέτει νέα σημεία αναφοράς στο SWaP (Μέγεθος, Βάρος και Ισχύς) με διατομή μόλις 17,3×17,3 χιλιοστά και βάρος 13,7 g. Υποστηρίζοντας πολλαπλές διεπαφές εξόδου, συμπεριλαμβανομένων των DVP8, LVDS, MIPI, USB 2.0 και BT.656, προσφέρει εξαιρετική θερμική ευαισθησία ≤25 mK ενώ καταναλώνει μόλις 0,65 W.

Κύρια Χαρακτηριστικά
  • Απαράμιλλη ελαφρότητα και ελάχιστο φορτίο
    Μέγεθος Ultra-Miniature: 17,3×17,3×24,2 mm (συμπεριλαμβανομένου του φακού 9,1 mm)
    Εξαιρετικά ελαφρύ: 13,7±0,5 g (συμπεριλαμβανομένου του φακού 9,1 mm)
    Εξαιρετικά χαμηλή κατανάλωση ενέργειας: Τόσο χαμηλή όσο 0,65 W
  • Με την υποστήριξη του ApexCore, πιο ευαίσθητο και πιο καθαρό
    Αναπτύχθηκε με βάση τον ανιχνευτή υπερύθρων ApexCore επόμενης γενιάς με θερμική ευαισθησία ≤25 mK
    Βελτιωμένο με προηγμένους αλγόριθμους επεξεργασίας εικόνας για ανώτερη ευκρίνεια εικόνας
  • Εύκολη ανάπτυξη & απρόσκοπτη ενσωμάτωση
    Πολλαπλές επιλογές φακών διαθέσιμες για διάφορα σενάρια εφαρμογών
    Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας: DVP8, LVDS, MIPI, USB 2.0 και BT.656
    Έξοδος δεδομένων RAW/YUV/Matrix-TEMP με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
Μοντέλο iTL612PLUS
Ενδείξεις ανιχνευτών υπερύθρων
Ευαίσθητο Υλικό Φωνή
Ψήφισμα 640×512
Μέγεθος pixel 12μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD ≤25mK
Επεξεργασία εικόνας
Ψηφιακός ρυθμός καρέ 25/30Hz/50Hz
Ώρα εκκίνησης ≤6 δευτ
Ψηφιακό βίντεο RAW/YUV/Matrix-TEMP
Αλγόριθμος εικόνας NUC/3DNR/DNS/DRC/EE
Εμφάνιση εικόνας 10 (Μαύρο καυτό/Λευκό καυτό/ψευδοχρώμα)
Ηλεκτρικός
Τυπική εξωτερική διεπαφή Διεπαφή 30Pin_HRS: DF40C-30DP-0,4V(51)
Εξωτερική διεπαφή MIPI 34Pin_Panasonic Connector Interface: AXE634124
Διεπαφή επικοινωνίας TTL-232/USB2.0
Διεπαφή ψηφιακού βίντεο DVP8/LVDS/MIPI/USB2.0/BT.656
Τάση τροφοδοσίας 4,2-5,5V
Τυπική κατανάλωση ενέργειας 0,65 W
Μηχανικός
Μέγεθος (συμπεριλαμβανομένου του φακού) 17,3×17,3×24,2 (φακός 9,1 mm)
17,3×17,3×30,2 (φακός 13mm)
17,3×17,3×38 (φακός 24mm)
17,3×17,3×54 (φακός 45mm)
Βάρος (συμπεριλαμβανομένου του φακού) 13,7±0,5 g (φακός 9,1 mm)
17,9±0,5 g (φακός 13 mm)
27,3±0,5 g (φακός 24 mm)
51±0,5 g (φακός 45 mm)
Περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας -40℃~+70℃
Θερμοκρασία αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Δόνηση 5,35g, Τυχαία Δόνηση, 3-άξονες
Σύγκρουση Half Sine Wave, 30g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικός φακός Αθερμική σταθερή εστίαση: 9,1/13/24/45 mm
Βιομηχανικές Εφαρμογές
Δασοπυρόσβεση Συντήρηση ρεύματος Φωτοβολταϊκός Έλεγχος Παρακολούθηση Ασφάλειας Φορητές συσκευές Φορητές Συσκευές
Πλεονεκτήματα προϊόντος
Διαφορετικό χαρτοφυλάκιο προϊόντων

Ένα ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων ανιχνευτών υπερύθρων, πυρήνων κάμερας και μονάδων για την κάλυψη διαφόρων απαιτήσεων ενσωμάτωσης.

Πλούσια ποικιλία προϊόντων

Πολλαπλές αναλύσεις συστοιχιών, μεγέθη εικονοστοιχείων, ζώνες κυμάτων και συνδυασμοί επιλογών φακού παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές.

Εξαιρετική Απόδοση

Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και ισχυρή αξιοπιστία—σχεδιασμένο για απόδοση κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.

Εύκολη ενσωμάτωση

Οι πολλαπλές επιλογές διεπαφής καθιστούν την ενσωμάτωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογών.

Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη θερμική απεικόνιση;

Η υπέρυθρη θερμική απεικόνιση είναι μια μέθοδος χρήσης υπέρυθρης ακτινοβολίας και θερμικής ενέργειας για τη συλλογή πληροφοριών σχετικά με αντικείμενα, με σκοπό τη διαμόρφωση εικόνων αυτών ή τη λήψη πληροφοριών θερμοκρασίας των αντικειμένων, ακόμη και σε περιβάλλοντα χαμηλής ορατότητας.

Πώς λειτουργεί η υπέρυθρη θερμική απεικόνιση;

Το σύστημα υπέρυθρης θερμικής απεικόνισης είναι μια παθητική ανίχνευση χωρίς επαφή και αναγνώριση τεχνολογίας υπερύθρων. Εστιάζει την υπέρυθρη ακτινοβολία της σκηνής στον ανιχνευτή υπερύθρων με συστοιχία εστιακού επιπέδου μέσω του οπτικού συστήματος υπερύθρων που μπορεί να περάσει μέσα από την υπέρυθρη ακτινοβολία. Ο θερμικός ανιχνευτής μετατρέπει το σήμα ακτινοβολίας διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα και στη συνέχεια μέσω ενίσχυσης και επεξεργασίας βίντεο, σχηματίζει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί με γυμνά μάτια.
