Εξαιρετικά συμπαγής μη ψυχόμενη θερμική ενότητα με το φακό 9,1/13/19mm

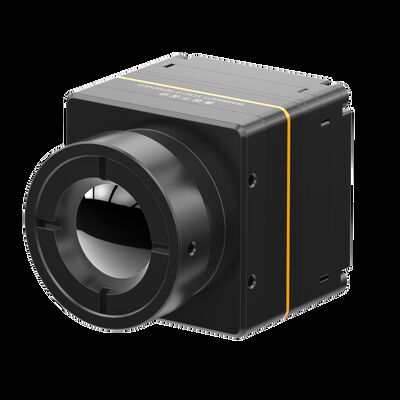

  • Ultra Compact Uncooled Thermal Module With 9.1 / 13 / 19mm Lens
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN417G2
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή negotiable
Όροι πληρωμής L/C,T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 384x288 /17μm NETD ≤50mK
Φασματικό εύρος 8~14μm Μέγεθος 21x22,3x15,6mm (Με φακό 9,1mm)
Εύρος Θερμοκρασίας -20℃~+550℃ (εξατομικεύσιμος) Ακρίβεια θερμοκρασίας ±3°C ή ±3%
Επισημαίνω

Μη ψυχόμενη θερμική ενότητα με το φακό 9.1mm

,

Μη ψυχόμενη θερμική ενότητα με το φακό 13mm

,

Θερμική ενότητα καμερών με το φακό 19mm
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μονάδα θερμικής κάμερας ασφαλείας


Μη ψυγμένη θερμική μονάδα για ασφάλεια και παρακολούθηση με φακό 9,1/13/19 mm


Περιγραφή του προϊόντος


Η SensorMicro κυκλοφόρησε κάποτε μια θερμική μονάδα COIN417 με μια εξαιρετικά συμπαγή δομή που είναι σχεδόν στο μέγεθος ενός νομίσματος ενός δολαρίου. Τώρα, έρχεται μια νέα γενιά: το COIN417G2 Uncooled Thermal Module.

Ο πυρήνας υπέρυθρου COIN417G2 χρησιμοποιεί την τελευταία έκδοση του ανιχνευτή υπέρυθρου επιπέδου πλάκας 384x288 χωρίς TEC.Με την έμφαση στη λειτουργικότητα, την επιστημονική φύση και την ευκολία ως το κέντρο και τον σκοπό του σχεδιασμού και όχι την εμφάνιση, η νέα έκδοση δίνει μεγαλύτερη προσοχή στην απόδοση.Το σώμα μειώνει το στοιβαγμένο μέρος με τη συνολική του δομή πιο συνοπτική.

Ενσωματώνει ανιχνευτή απεικόνισης υπέρυθρου 400x300 @ 17μm (WLP), κύκλωμα επεξεργασίας σήματος υψηλής απόδοσης και αλγόριθμο επεξεργασίας εικόνας.

Η ενότητα υπέρυθρων COIN417G2 διαθέτει καθαρή και καθαρή θερμική απεικόνιση, συμπαγές μέγεθος και χαμηλό κόστος.Διαθέτει επίσης προαιρετική θερμογραφική λειτουργία με εύρος μετρήσεων από -20 °C έως 550 °C για τη μέτρηση βιομηχανικής θερμοκρασίας.


Βασικά χαρακτηριστικά


- Μίνι μέγεθος: 25.4x25.4x29.3mm (με φακό 9.1mm)
- Ελαφρύ βάρος: 29g±3g (με φακό 9,1mm)
- Τυπική NETD≤40mk
- Βελτιωμένη ποιότητα εικόνας
- Μικρή κατανάλωση ενέργειας
- Ταχεία ανάπτυξη και ολοκλήρωση


Προδιαγραφές προϊόντος


Σχήμα COIN417G2/R
Απόδοση ανιχνευτή υπέρυθρων
Υλικό VOx
Απόφαση 400 × 300
Πιξέλες 17 μm
Φασματικό εύρος 8 μm ~ 14 μm
Τυπική NETD ≤ 40mK
Επεξεργασία εικόνας
Ποσοστό καρέ 50Hz/30Hz/25Hz
Ώρα εκκίνησης 3s
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο ΑΡΑ/ΥΥΒ/BT656
Αλγόριθμος εικόνας Διόρθωση μη ομοιομορφίας (NUC)
3D μείωση θορύβου (3DNR)
2D μείωση θορύβου (DNS)
Δυναμική συμπίεση εύρους (DRC)
Ενίσχυση της άκρης (EE)
Ψηφιακό ζουμ 1X ~ 8X συνεχής ζουμ, 1/8 μέγεθος βήματος (ΥΥ εξόδου)
Εμφάνιση εικόνας Μαύρο Ζεστό / Λευκό Ζεστό / Ψευδοχρώμα
Λογισμικό υπολογιστών
Λογισμικό ICC Ελέγχου και οθόνης βίντεο
Ηλεκτρική προδιαγραφή
Τυπική εξωτερική διεπαφή 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, αρσενικό)
Δελτίο επέκτασης USB Τύπος C
Διασύνδεση επικοινωνίας TTL-232/USB2.0
Ψηφιακή εικόνα CMOS8/CMOS16/LVDS/USB2.0
Πρόσθετη τάση 4 έως 5,5V
Τυπική κατανάλωση ενέργειας 0.7W
Μέτρηση θερμοκρασίας
Περιοχή θερμοκρασίας λειτουργίας -10°C~+50°C
Πεδίο μέτρησης θερμοκρασίας -20°C~150°C, 0°C~550°C; Υποστήριξη προσαρμογής και επέκτασης
Ακριβότητα μέτρησης θερμοκρασίας Μεγαλύτερο από ±3°C ή ±3%
Περιφερειακή μέτρηση θερμοκρασίας Υποστήριξη μέγιστης, ελάχιστης και μέσης τιμής της περιφερειακής θερμοκρασίας εξόδου
SDK Windows/Linux/ARM; Επιτύχετε ανάλυση ροής βίντεο και μετατροπή από γκρι σε θερμοκρασία
Φυσικά χαρακτηριστικά
Μέγεθος (mm) 25.4×25.4×29.3 ((Με φακό 9.1mm)
25.4×25.4×41.2 ((Με φακό 13mm)
25.4×25.4×40 ((Με φακό 19mm)
Βάρος 29g±3g(Με φακό 9,1mm)
42g±3g(Με φακό 13mm)
44g±3g(Με φακό 19mm)
Προσαρμοστικότητα στο περιβάλλον
Θερμοκρασία λειτουργίας -40°C+70°C
Θέρμανση αποθήκευσης -45°C+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 5.35gms, 3 άξονες
Σοκ Μισό κύμα sinus, 40g/11ms, 3-άξονας, 6-κατεύθυνση
Πιστοποιητικά ROHS2.0/REACH
Οπτική
Προαιρετικός φακός Σταθερό αθερμικό: 9.1mm/13mm/19mm
Επίπεδο προστασίας Διάκριση IP67


Βιομηχανικές εφαρμογές


Η θερμική μονάδα COIN417G2 μπορεί να χρησιμοποιηθεί στην θερμογραφία, την παρακολούθηση της ασφάλειας, την πυρόσβεση και διάσωση, στο εξωτερικό, την AIoT, το έξυπνο υλικό, το ωφέλιμο φορτίο των UAV, το ADAS κλπ.

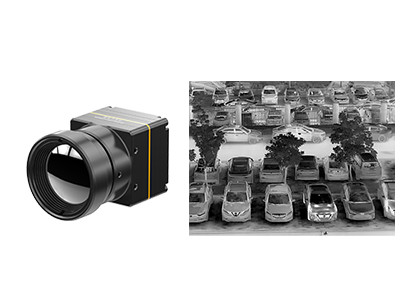

Εξαιρετικά συμπαγής μη ψυχόμενη θερμική ενότητα με το φακό 9,1/13/19mm 0


Διαφορετικοί φακοί

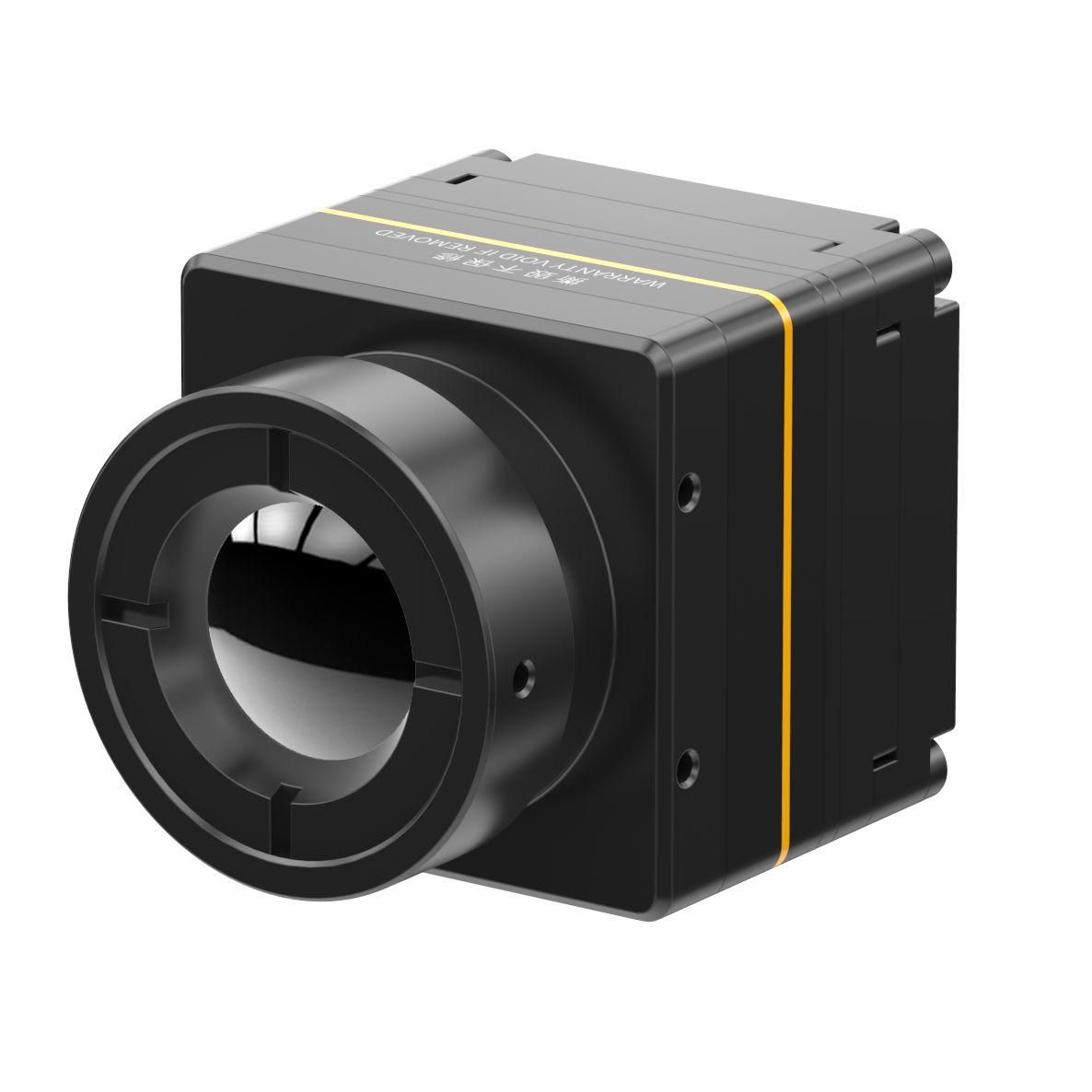

Εξαιρετικά συμπαγής μη ψυχόμενη θερμική ενότητα με το φακό 9,1/13/19mm 1


Ενημερωτικά ερωτήματα


1Τι είναι η υπέρυθρη θερμογραφία;
Η θερμογραφία είναι μια νέα και αποτελεσματική τεχνολογία μη επεμβατικής διαγνωστικής μεθόδου που βασίζεται στην ανίχνευση της θερμοκρασίας της επιφάνειας του αντικειμένου.Η υπέρυθρη ακτινοβολία που εκπέμπεται από ένα αντικείμενο καταγράφεται και απεικονίζεται με τη μορφή χάρτη κατανομής θερμοκρασίας.

2Για τι μπορεί να χρησιμοποιηθεί η υπέρυθρη θερμογραφία;
Η υπέρυθρη θερμική εικόνα μπορεί να χρησιμοποιηθεί για την εκτέλεση επιθεωρήσεων σπιτιών, τον προσδιορισμό δομικών ελαττωμάτων, ηλεκτρικών σφαλμάτων, μηχανικών σφαλμάτων, φυσιολογικών αλλαγών σε ανθρώπους και ζώα και πολλά άλλα.

3Ποια είναι τα πλεονεκτήματα της υπέρυθρης θερμογραφίας;
Για την μη καταστροφική δοκιμή, είναι απλή η δοκιμή και ταχεία η αντίδραση χωρίς ζημιά, γεγονός που έχει ως αποτέλεσμα εξοικονόμηση κόστους, αύξηση της αποτελεσματικότητας της εργασίας, μείωση της απομείωσης του ανθρώπινου δυναμικού και του εξοπλισμού.
Για την ιατρική θερμογραφία, είναι πολύ αποτελεσματική για να βρει τα κρυμμένα προβλήματα στο ανθρώπινο σώμα, 100% ασφαλής χωρίς ακτινοβολία και πόνο, που είναι ένα ιδανικό εργαλείο για την έγκαιρη εξέταση της υγείας.
