Μη ψυχόμενη ενότητα 256x192/12μm θερμικής λήψης εικόνων για τα κάμερα ασφαλείας
| Τόπος καταγωγής | Wuhan, επαρχία Hubei, Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iLC212 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | L/C,T/T |
Λεπτομέρειες
| Ψήφισμα | 256x192 | Κατανάλωση ρεύματος | 700 mW |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤65mK | Ρυθμός καρέ | 25Hz/30Hz |
| Επισημαίνω | Μη ψυχόμενη ενότητα θερμικής λήψης εικόνων,Ενότητα 256x192 θερμικής λήψης εικόνων |
||
Περιγραφή προϊόντων

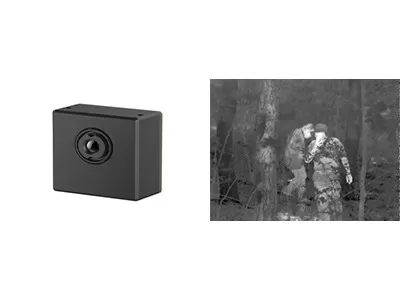

Μη ψύκνωτη μονάδα θερμικής απεικόνισης 256x192 / 12μm για κάμερα ασφαλείας
Περιγραφή του προϊόντος
Ως αντιπρόσωπος χαμηλού κόστους πυρήνα θερμικής κάμερας, η iLC212 μη ψυγμένη μονάδα απεικόνισης υπέρυθρης ακτινοβολίας είναι πολύ κατάλληλη για πελάτες που έχουν αυστηρή απαίτηση για μικρό μέγεθος,ελαφρύ βάρος και πολύ χαμηλή τιμή στον τομέα της ασφάλειας και της παρακολούθησης.
Το iLC212 περιλαμβάνει ένα εξαιρετικά μικρό μεγέθος 256x192 / 12μm πακέτο επιπέδου κυψελών (WLP) υπέρυθρου ανιχνευτή που συλλαμβάνει το φάσμα υπέρυθρου μεγάλων κυμάτων (LWIR) που κυμαίνεται από 8 έως 14μm.
Λόγω του πλήρως βελτιστοποιημένου SWaP-C, η θερμική κάμερα iLC212 μπορεί να ενσωματωθεί σε κάμερες ασφαλείας με μεγάλη γωνία παρακολούθησης και μέτρηση θερμοκρασίας κοντινής εμβέλειας.
Βασικά χαρακτηριστικά
- Πλήρως βελτιστοποιημένες εφαρμογές SWaP-C
- Κατάλληλο για διάφορα προϊόντα υπέρυθρου
- Ένα ευρύ φάσμα εφαρμογών θερμικής απεικόνισης
- Μικρή κατανάλωση ενέργειας
Προδιαγραφές προϊόντος
| Σχήμα | iLC212 |
| Απόδοση ανιχνευτή υπέρυθρων | |
| Υλικό | Μη ψυγμένο οξείδιο βαναδίου |
| Απόφαση | 256×192 |
| Μέγεθος pixel | 12 μm |
| Φασματική ανταπόκριση | 8 μm ~ 14 μm |
| ΔΕΔ | ≤ 65mK@F1.0@25°C@50Hz |
| Επεξεργασία εικόνας | |
| Ψηφιακό βίντεο | RAW/YUV/BT656; Υποστήριξη μετάδοσης βίντεο USB2.0; Υποστήριξη μετρήσεων θερμοκρασίας |
| Ψηφιακό ρυθμό καρέ | 25Hz/30Hz |
| Εμφάνιση εικόνας | Μαύρο καυτό/λευκό καυτό/ψευδοχρώμα |
| Αλγόριθμος εικόνας | Διόρθωση μη ομοιομορφίας (NUC) Μείωση θορύβου 3D εικόνας (3DNR) 2D μείωση θορύβου (DNS) Δυναμική συμπίεση εύρους (DRC) EE Ενίσχυση |
| Ώρα εκκίνησης | ≤ 3s |
| Μέτρηση θερμοκρασίας | |
| Περιοχή θερμοκρασίας λειτουργίας | -10°C~+50°C |
| Πεδίο μέτρησης θερμοκρασίας | -20°C~+150°C, Υποστήριξη μετρήσεων θερμοκρασίας επέκταση και προσαρμογή |
| Ακριβότητα μέτρησης θερμοκρασίας | ±3°C/±3% (παραλάβετε τη μεγαλύτερη τιμή) @23°C±5°C· η απόσταση μέτρησης θερμοκρασίας είναι 1,5m |
| Περιφερειακή μέτρηση θερμοκρασίας | Υποστηρίζει οποιαδήποτε μέτρηση θερμοκρασίας περιοχής, μέγιστη τιμή περιοχής εξόδου, ελάχιστη τιμή και μέση τιμή |
| SDK | Έκδοση Windows / Linux, επίτευξη ανάλυσης ροής βίντεο και μετατροπή από γκρι σε θερμοκρασία |
| Ηλεκτρική διεπαφή | |
| Εξωτερική διεπαφή | 30pin_HRS συνδετήρας Εισφορά ισχύος Ψηφιακό βίντεο RS232-TTL/USB2.0 GPIO κλπ. |
| Επικοινωνία | RS232-TTL/USB2.0 |
| Συστατικό επέκτασης | Διοικητικό συμβούλιο |
| Λογισμικό υπολογιστών | |
| Λογισμικό ICC | Ελέγχου και οθόνης βίντεο |
| Σύστημα ισχύος | |
| Ηλεκτρική τροφοδοσία | Συνεχή 3.3V±0,1V |
| Κατανάλωση ενέργειας | Σταθερή κατάσταση: 0,70W/3,3V @ 23±3°C |
| Φυσική ιδιοκτησία | |
| Συνδετήρες | Εξωτερικό μοντέλο συνδέσμου: DF40C-30DP-0.4V (51), (HRS-Male) Πρότυπο συνδέσμου ζευγαρώματος: DF40C (2.0)-30DS-0.4V (51), (HRS-Γυναίκα) |
| Μέγεθος | 21 mm × 21 mm × 12,8 mm (συμπεριλαμβανομένων των φακών 3,2 mm) |
| Βάρος | 8.9g±0,5g (συμπεριλαμβανομένων των φακών 3,2 mm) |
| Προσαρμοστικότητα στο περιβάλλον | |
| Θερμοκρασία λειτουργίας | -40°C+70°C |
| Θέρμανση αποθήκευσης | -45°C+85°C |
| Η υγρασία | 5% έως 95%, μη συμπυκνωτικό |
| Αντίσταση σε αντίκτυπα και δονήσεις | Κρούση: μισό κύμα sinus, 40g/11ms, 3 άξονες, 6 κατευθύνσεις Δονήσεις: 5,35gms, 3 άξονες |
| Πιστοποίηση | ROHS2.0/REACH |
| Δακτυλίδια | |
| Προαιρετικός φακός | 3.2mm/F1.1, HFOV: 55,6±2,8°· Επιχρισμός: AR |
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης iLC212 εφαρμόζεται στον τομέα της ασφάλειας και της παρακολούθησης, είναι κατάλληλη για ενσωμάτωση στην κρυμμένη κάμερα, ψηφιακή κάμερα, κάμερα θόλου, κάμερα κουτιού κλπ.
Η γραμμή προϊόντων μας
Ένα ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων των ανιχνευτών υπέρυθρων, των πυρήνων των φωτογραφικών μηχανών και των ενοτήτων για την κάλυψη διαφόρων απαιτήσεων ενοποίησης.
Πλούσια ποικιλία προϊόντων
Οι πολλαπλές ανάλυσεις συστοιχίας, τα μεγέθη των pixel, οι ζώνες κύματος και οι συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές.
Εξαιρετική απόδοση
Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και υψηλή αξιοπιστία, σχεδιασμένα για να λειτουργούν κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.
Εύκολη ενσωμάτωση
Οι πολλαπλές επιλογές διεπαφής καθιστούν την ολοκλήρωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογής.
Ενημερωτικά ερωτήματα
1Πώς να επιλέξετε την κατάλληλη ανάλυση του υπέρυθρου ανιχνευτή;
Αν η ποιότητα της εικόνας δεν είναι υψηλή, θα πρέπει να χρησιμοποιήσετε ένα άλλο λογισμικό.Μπορείτε να επιλέξετε τον υπέρυθρο ανιχνευτή με χαμηλή ανάλυσηΕάν χρειάζεστε μια πολύ καθαρή εικόνα για ορισμένους ειδικούς σκοπούς, όπως η τηλεπαρακολούθηση, μπορείτε να επιλέξετε έναν ανιχνευτή υπέρυθρων υψηλής ανάλυσης 1280x1024.
2Πώς να επιλέξετε το σωστό ψευδοχρώμα για θερμική απεικόνιση;
- Το γκρι λευκό είναι πιο κατάλληλο για το στόχο με μικρή διαφορά θερμοκρασίας
- Το κόκκινο και το μπλε είναι πιο κατάλληλο για την σκηνή όπου πρέπει να βρεθούν τα σημεία προβλήματος.
- Το κόκκινο σίδερο είναι η τυποποιημένη παλέτα χρωμάτων της βιομηχανίας ενέργειας.
Σημείωση: ανεξάρτητα από την παλέτα που θα επιλέξετε, η θερμική θερμοκρασία δεν θα αλλάξει καθόλου.
3Πώς να επιλέξετε έναν κατάλληλο θερμικό φακό για κάμερα υπέρυθρου;
- Ο κανονικός φακός μπορεί να χτυπήσει κανονικούς στόχους με την κατάλληλη απόσταση.
- Για τον τηλεφακό, είναι κατάλληλος για στόχους που είναι σχετικά μικροί και πρέπει να παρατηρούνται από μεγάλη απόσταση
- Για να δεις πιο λεπτομερώς αντικείμενα από κοντινή απόσταση, ο φακός ευρείας γωνίας είναι καλύτερος.
- Μακρο φακό είναι για να βλέπει πολύ λεπτό στόχο με κοντινή απόσταση, όπως κύκλωμα τσιπ.
