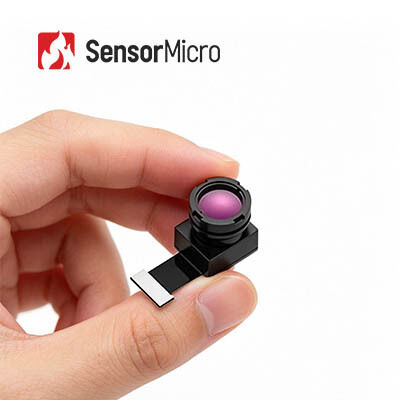

Μη ψυγμένη θερμική μονάδα υπέρυθρου φωτός LWIR με ανάλυση 256x192 και πλάτος εικονοστοιχείων 12μm για φάσμα φάσματος 8~14μm

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου TIMO212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ρυθμός καρέ Θερμογραφία: 25Hz, Απεικόνιση: 50Hz Ψήφισμα 256x192
Δεδομένα εξόδου 14bit Raw Φασματικό εύρος 8~14μm
Pixel Pitch 12μm Ακρίβεια μέτρησης θερμοκρασίας Μεγαλύτερο από ±2℃ / ±2%
Επισημαίνω

Μη ψυχόμενη υπέρυθρη θερμική ενότητα LWIR

,

ILC212 υπέρυθρη θερμική ενότητα

,

256x192 θερμικός πυρήνας καμερών ασφάλειας
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μη ψυγμένη θερμική μονάδα υπέρυθρου LWIR 256x192 για θερμική κάμερα ασφαλείας
Μη ψυγεία LWIR 256x192 / 12 μm υπέρυθρη θερμική μονάδα για θερμική κάμερα ασφαλείας

TIMO212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.

Προσανατολισμένη για πλήρως βελτιστοποιημένο SWaP-C, η θερμική κάμερα TIMO212 έχει σχεδιαστεί ειδικά για εκείνους τους πελάτες που έχουν αυστηρές απαιτήσεις σχετικά με το μέγεθος,βάρος και κόστος στον τομέα της ασφάλειας και της επιτήρησηςΛόγω του μικροσκοπικού μεγέθους, του ελαφρού βάρους και της πολύ χαμηλής τιμής του, ο θερμικός πυρήνας TIMO212 ανταποκρίνεται σε μεγάλο βαθμό στις χαμηλές τιμές των πελατών και συντομεύει το χρόνο ανάπτυξης και το κόστος.

Το TIMO212 είναι πολύ κατάλληλο για να ενσωματωθεί σε εφαρμογές όπως η έξυπνη ασφάλεια, το AloT, η νυχτερινή παρατήρηση, τα όργανα και τα μετρητές και η μηχανική όραση.

Βασικά χαρακτηριστικά
  • Υπερ-μικρογραφική μονάδα με τελική βελτιστοποίηση SWaP-C
    • Συσκευασμένος ανιχνευτής επιπέδου κυψελού + οπτική επιπέδου κυψελού + μικροηλεκτρομαγνητική κλείστρα βαλβίδας
    • Η μικρότερη θερμική μονάδα υπέρυθρου, που επιτρέπει τη βασική λειτουργία θερμικής απεικόνισης με μέγιστη αποδοτικότητα κόστους
    • Σύντομο μέγεθος, ελαφρύ βάρος και χαμηλή κατανάλωση ενέργειας, ιδανικό για ενσωμάτωση σε μικροσκοπικές συσκευές
  • Ευέλικτες οπτικές επιλογές, ακριβής μέτρηση θερμοκρασίας
    • Διατίθενται πολλαπλές επιλογές φακών, συμπεριλαμβανομένων των φακών ευρείας γωνίας και τηλεφωτογραφίας, για την κάλυψη διαφορετικών αναγκών εφαρμογής
    • Μέτρηση θερμοκρασίας υψηλής ακρίβειας με ακρίβεια έως ±2°C. Υποστηρίζει την παρακολούθηση της περιφερειακής και της πλήρους θερμοκρασίας
  • Εύκολη ενσωμάτωση, ταχεία ανάπτυξη
    • Υποστηρίζει διεπαφή εικόνας DVP, συμβατή με διάφορες ενσωματωμένες πλατφόρμες
    • Συμμόρφωση με τα περιβαλλοντικά πρότυπα RoHS 2.0
Προδιαγραφές προϊόντος
Σχήμα TIMO212
Απόφαση 256×192
Μέγεθος pixel 12 μm
Φασματική ανταπόκριση 8-14μm
Τρόπος εστίασης Ελεύθερη συγκέντρωση
Δοκίμιο (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Βάρος (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Μέγεθος (σε χιλιοστά, χωρίς FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×156
Αριθμός PIN 40PIN
Δεδομένα εξόδου 14bit Raw
Ποσοστό καρέ Θερμογραφία: 25Hz, απεικόνιση: 50Hz
Πεδίο μέτρησης θερμοκρασίας -20°C~+550°C (-20°C~+150°C)
Ακριβότητα μέτρησης θερμοκρασίας Μεγαλύτερο από ±2°C / ±2%
Θέρμανση λειτουργίας -20°C~+60°C
Η υγρασία 5% έως 85%
Θέρμανση αποθήκευσης -45°C~+85°C
Πιστοποίηση RoHS 2.0 / Reach
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης iLC212 εφαρμόζεται στον τομέα της έξυπνης ασφάλειας, AloT, νυχτερινής παρατήρησης, οργάνων και μετρητών, μηχανικής όρασης κλπ.

Πλεονεκτήματα του προϊόντος
  • Διαφορετικό χαρτοφυλάκιο προϊόντων:Ένα ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων των ανιχνευτών υπέρυθρων, των πυρήνων των φωτογραφικών μηχανών και των ενοτήτων για την κάλυψη διαφόρων απαιτήσεων ενοποίησης.
  • Πλούσια ποικιλία προϊόντωνΟι πολλαπλές ανάλυσεις συστοιχίας, τα μεγέθη των pixel, οι ζώνες κύματος και οι συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές.
  • Εξαιρετική απόδοση:Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και υψηλή αξιοπιστία, σχεδιασμένα για να λειτουργούν κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.
  • Εύκολη ενσωμάτωση:Οι πολλαπλές επιλογές διεπαφής καθιστούν την ολοκλήρωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογής.
Συχνές Ερωτήσεις
  • Τι είναι η υπέρυθρη θερμική απεικόνιση;
    Η θερμική απεικόνιση υπέρυθρου είναι μια μέθοδος που χρησιμοποιεί υπέρυθρη ακτινοβολία και θερμική ενέργεια για τη συλλογή πληροφοριών σχετικά με αντικείμενα.Μετατρέπει την αόρατη υπέρυθρη ακτινοβολία σε ορατές υπέρυθρες θερμικές εικόνες με κατανομή θερμοκρασίας της επιφάνειας στόχου.Διαφορετικά αντικείμενα και ακόμη και διαφορετικά μέρη του ίδιου αντικειμένου έχουν διαφορετική ικανότητα ακτινοβολίας και δύναμη υπέρυθρης αντανάκλασης.
  • Για τι μπορεί να χρησιμοποιηθεί η υπέρυθρη απεικόνιση;
    Νυχτερινή όραση, Αναζήτηση και διάσωση, Μη καταστροφικές δοκιμές, Πρόληψη επιδημιών, Θερμογραφία, Ασφάλεια και παρακολούθηση, Πυροσβεστική και πολλά άλλα.
  • Τι είναι η θερμική απεικόνιση;
    Μια μονάδα θερμικής απεικόνισης συνήθως αποτελείται από έναν ανιχνευτή υπέρυθρων, έναν υπέρυθρο φακό και ηλεκτρονικά υλικά με ενσωματωμένο λογισμικό και αλγόριθμο.
