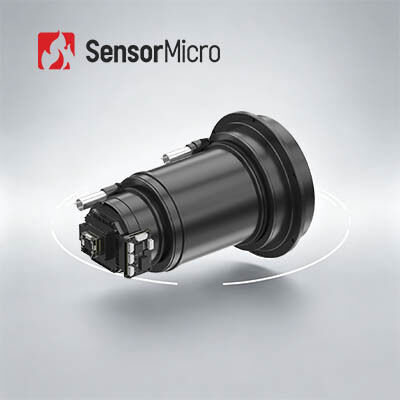

VOx Μεγάλη ανάλυση 1280x1024 Θερμική μονάδα κάμερας με μέγεθος pixel 12μm και τεχνολογία LWIR χωρίς ψύξη

  • VOx High Resolution 1280x1024 Thermal Camera Module with 12μm Pixel Size and Uncooled LWIR Technology
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iSE1212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1280x1024/12μm Τυπικό NETD ≤ 30mK
Φασματικό εύρος 8~14μm Ψηφιακός ρυθμός καρέ 25Hz/30Hz/50Hz
Ψηφιακό ζουμ 1X/2X/4X/8X Κατεύθυνση εικόνας Οριζόντια/Κάθετη/Διαγώνια
Επισημαίνω

Θερμική ενότητα καμερών υψηλής ανάλυσης VOx

,

Θερμική ενότητα 1280x1024 καμερών υψηλής ανάλυσης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
VOx High Resolution Thermal Camera Module Uncooled LWIR 1280x1024 / 12μm
Επισκόπηση προϊόντος

Το iSE1212 είναι μία από τις μη ψυχόμενες μονάδες κάμερας υπερύθρων της σειράς iSE. Υιοθετεί τον μη ψυχόμενο ανιχνευτή υπερύθρων μικροβολόμετρου VOx που προτιμάται από την αγορά, το επαγγελματικό κύκλωμα επεξεργασίας σήματος και την πλατφόρμα επεξεργασίας εικόνας, μετατρέποντας πλήρως την υπέρυθρη ακτινοβολία-στόχο σε δεδομένα θερμοκρασίας.

Με ανάλυση μεγάλης διάταξης 1280x1024, η μη ψυχρή θερμική μονάδα iSE1212 παρουσιάζει περισσότερες λεπτομέρειες εικόνας και υποστηρίζει μεγαλύτερο οπτικό πεδίο. Το μειωμένο μέγεθος pixel 12 μm προσφέρει καλύτερη χωρική ανάλυση και ταιριάζει με μικρότερη εστίαση του οπτικού φακού για την επίτευξη της ίδιας αποστολής εμβέλειας.

Κύρια Χαρακτηριστικά
  • Απεικόνιση υψηλής ευκρίνειας με ομαλή οπτική απεικόνιση- Παρέχει θερμική απεικόνιση megapixel με ομαλή απόδοση χωρίς καθυστερήσεις. Ευρύτερο οπτικό πεδίο, μεγαλύτερη κάλυψη γωνίας, μεγαλύτερο εύρος ανίχνευσης και βελτιωμένη λεπτομέρεια.
  • Λειτουργία χωρίς κλείστρο για αθόρυβη απόδοση- Δεν απαιτείται βαθμονόμηση κλείστρου κατά τη χρήση, εξαλείφοντας το τραύλισμα της εικόνας που συνηθίζεται στα παραδοσιακά σχέδια. Η αθόρυβη λειτουργία βοηθά στην αποφυγή εντοπισμού από στόχους.
  • Πλούσιο σε χαρακτηριστικά και φιλικό προς την ενσωμάτωση- Υποστηρίζει αλγόριθμους υπερ-ανάλυσης, εικόνα σε εικόνα, προσαρμόσιμο OSD, λειτουργία αναστολής λειτουργίας, βαθμονόμηση με ένα κλικ και συμβατότητα με διάφορες οθόνες Micro OLED. Συμβατό με ένα ευρύ φάσμα οπτικών φακών και εκτεταμένων εξαρτημάτων, επιτρέποντας εύκολη δευτερεύουσα ανάπτυξη και ευέλικτη ενσωμάτωση συστήματος.
Προδιαγραφές προϊόντος
Μοντέλο iSE1212
Ενδείξεις ανιχνευτών υπερύθρων
Ευαίσθητο Υλικό Φωνή
Ψήφισμα 1280×1024
Μέγεθος pixel 12μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD ≤30mK
Επεξεργασία εικόνας
Αποτελεσματικά εικονοστοιχεία 1280×1024
Ψηφιακός ρυθμός καρέ 25Hz/30Hz/50Hz
Ώρα εκκίνησης 7s
Ψηφιακό βίντεο YUV420/YUV422/RGB888/RAW
Αλγόριθμος εικόνας NUC/DRC/DNS/DDE/SFFC
Χωρίς παραθυρόφυλλα Υποστηρίζεται
Εμφάνιση εικόνας 10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο 1/Ουράνιο τόξο 2/Απόχρωση/Μαύρο καυτό)
Κατεύθυνση εικόνας Οριζόντια/Κάθετη/Διαγώνια
Ψηφιακό ζουμ 1x/2x/4x/8x
Φωτεινότητα εικόνας Αυτόματο/Χειροκίνητο
Αντίθεση εικόνας Αυτόματο/Χειροκίνητο
Λειτουργία αντιστάθμισης Εγχειρίδιο
Δίχτυ Υποστηρίζεται
Λειτουργία συστήματος
Λειτουργία ύπνου Υποστηρίζεται
Ρύθμιση μενού Προσαρμόσιμο
Γλώσσα μενού Κινέζικα / Αγγλικά
Βαθμονόμηση offset Υποστηρίζεται
Πληκτρολόγια ≥4 (Προσαρμόζονται οι λειτουργίες κουμπιών)
Οδήγηση OLED Υποστήριξη I2C, 16bit/24bit Parallel Port, datavalid και άλλα σήματα οθόνης μονάδας δίσκου
Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
Υποστηρίζει σήματα οθόνης MIPI και μπορεί να οδηγήσει απευθείας την οθόνη IBOE VX039FHP-NH4.
Λογισμικό Η/Υ
Λογισμικό Υπολογιστών Έλεγχος μονάδας & προβολή βίντεο
Ηλεκτρικός
Τυπική εξωτερική διεπαφή 50 pin:BP040SB-50-0114-B-R0
Διεπαφή επικοινωνίας TTL-232/USB
Διεπαφή ψηφιακού βίντεο DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Εξαρτήματα επέκτασης USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Ηλεκτρική διεπαφή
Τάση τροφοδοσίας 2,7V~5,3V
Τυπική κατανάλωση ενέργειας 1,2W@25Hz@23±3℃
Μηχανικός/Φακός
Μέγεθος γυμνού πυρήνα (mm) 38×39×28 68×69×30,2
Βάρος γυμνού πυρήνα (g) 65±3 88,5±3
Οπτικός φακός Αθερμική σταθερή εστίαση: 14mm/19mm/25mm/35mm Fixed Focus Athermal: 50mm/100mm
Μηχανοκίνητος φακός: 75mm/100mm/150mm
Συνεχές ζουμ: 15~100 mm / 25~75 mm / 28~90 mm / 30~180 mm / 25~225 mm / 30~300 mm
Εξαρτήματα κλείστρου Προαιρετικός
Επίπεδο Προστασίας IP67 (Εμπρός φακός)
Περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας -40℃~+70℃
Θερμοκρασία αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Δόνηση 5,35g, Τυχαία Δόνηση,, 3-άξονες
Σύγκρουση Μισό ημιτονοειδές κύμα, 40g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές 500g@1ms
Πιστοποίηση ROHS2.0/REACH
Βιομηχανικές Εφαρμογές

Η μονάδα υπέρυθρης απεικόνισης iSE1212 χρησιμοποιείται ευρέως στη Βιομηχανική όραση, την πυρόσβεση και τη διάσωση, την επιτήρηση ασφαλείας, την υπαίθρια παρατήρηση, την όραση μηχανών, τα ηλεκτρονικά είδη καταναλωτών κ.λπ.

Σχετικά με το SensorMicro

Η SensorMicro είναι αφοσιωμένη στην παροχή ολοκληρωμένων και επαγγελματικών υπηρεσιών που στηρίζουν την επιτυχία των πελατών μας σε ολόκληρο τον κύκλο ζωής του έργου. Το σύστημα υπηρεσιών μας βασίζεται στις βασικές αξίες της αξιοπιστίας, της ανταπόκρισης και της προσαρμογής, διασφαλίζοντας ότι κάθε πελάτης λαμβάνει εξατομικευμένη υποστήριξη που ευθυγραμμίζεται με τις μοναδικές επιχειρηματικές ανάγκες του.

Συχνές Ερωτήσεις
Πώς να επιλέξετε τη σωστή ανάλυση ανιχνευτή υπερύθρων;

Εξαρτάται από τις πραγματικές ανάγκες και τις εφαρμογές των προϊόντων σας και η τιμή είναι επίσης ένας παράγοντας που πρέπει να ληφθεί υπόψη. Εάν η ποιότητα της εικόνας δεν είναι υψηλή, μπορείτε να επιλέξετε τον ανιχνευτή υπερύθρων με χαμηλή ανάλυση, όπως 120x90, 256x192, 400x300. Εάν χρειάζεστε μια πολύ καθαρή εικόνα για κάποιους ειδικούς σκοπούς, όπως η απομακρυσμένη παρακολούθηση, μπορείτε να επιλέξετε έναν ανιχνευτή υπέρυθρων υψηλής ανάλυσης 1280x1024.

Πώς να επιλέξετε το σωστό ψευδόχρωμο για θερμική απεικόνιση;

- Το γκρι λευκό είναι πιο κατάλληλο για τον στόχο με μικρή διαφορά θερμοκρασίας
- Το κόκκινο και το μπλε είναι πιο κατάλληλο για τη σκηνή όπου πρέπει να βρεθούν τα προβληματικά σημεία.
- Το κόκκινο κόκκινο είναι η τυπική χρωματική παλέτα της βιομηχανίας ηλεκτρικής ενέργειας.
Σημείωση: ανεξάρτητα από την παλέτα που θα επιλέξετε, η θερμική θερμοκρασία δεν θα αλλάξει καθόλου.

Πώς να επιλέξετε έναν κατάλληλο υπέρυθρο θερμικό φακό κάμερας;

- Ο τυπικός φακός μπορεί να πετύχει κανονικούς στόχους με κατάλληλη απόσταση
- Για τον τηλεφακό, είναι κατάλληλος για στόχους που είναι σχετικά μικροί και πρέπει να προβληθούν από μεγάλη απόσταση
- Για να δείτε περισσότερες λεπτομέρειες αντικειμένων σε κοντινή απόσταση, ο ευρυγώνιος φακός είναι καλύτερος.
- Ο μακρο φακός είναι για να βλέπεις πολύ μικροσκοπικό στόχο σε κοντινή απόσταση, όπως κύκλωμα τσιπ.
