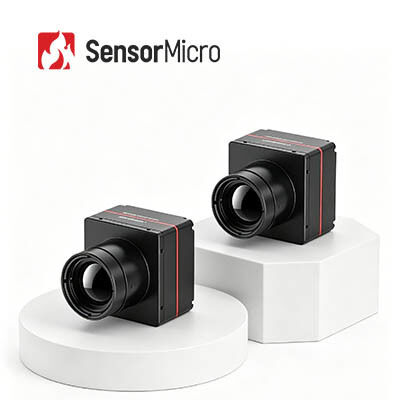

1280x1024 Ανάλυση 12μm Μοντέλο θερμικής κάμερας μεγέθους εικονοστοιχείων για ανίχνευση μεγάλης απόστασης

  • 1280x1024 Resolution 12μm Pixel Size Thermal Camera Module for Long Range Detection
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iSE1212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1280x1024/12μm NETD ≤ 30mK
Φασματικό εύρος 8~14μm Αλγόριθμος εικόνας NUC/DRC/DNS/DDE/SFFC
Ψηφιακός ρυθμός καρέ 25Hz/30Hz/50Hz Ψηφιακό ζουμ 1X/2X/4X/8X
Επισημαίνω

Θερμική κάμερα υψηλής ανάλυσης IR

,

Θερμική ενότητα καμερών υψηλής ανάλυσης cOem
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
OEM 1280x1024 / 12μm Υψηλής ανάλυσης θερμική κάμερα
Επισκόπηση του προϊόντος
Υψηλή σταθερότητα 1280x1024 / 12 μm Μη ψυγμένη υπέρυθρη μονάδα για υπεράκτια θερμική απεικόνιση

Ο πυρήνας της θερμικής κάμερας iSE1212 διαθέτει αυτο-αναπτυγμένη μεγάλη ανάλυση 1280x1024 με state-of-the-art ανιχνευτή υπέρυθρων LWIR μεγέθους 12μm.
Αυτή η μονάδα θερμικής απεικόνισης αυξάνει την θερμική απεικόνιση με μεγάλα κύματα προσφέροντας διπλάσια από την ανάλυση του αισθητήρα των 640x480 πυρήνων.Εξασφαλίζει την ανίχνευση μεγάλης εμβέλειας, διατηρώντας παράλληλα ένα ευρύ οπτικό πεδίο· μια κάμερα 640 με την ίδια εστιακή απόσταση θα προσφέρει μόνο το ήμισυ του οπτικού πεδίου μιας κάμερας 1280.

Βασικά χαρακτηριστικά
  • Εικόνες υψηλής ευκρίνειας με ομαλή εικόνα- Παρέχει θερμική απεικόνιση megapixel με ομαλή, χωρίς καθυστέρηση απόδοση.
  • Χωρίς κλείστρα για αθόρυβη εκτέλεση- Δεν απαιτείται βαθμονόμηση του κλείστρου κατά τη διάρκεια της χρήσης, εξαλείφοντας το τραυλισμό της εικόνας που είναι κοινό στα παραδοσιακά σχέδια.
  • Πλούσιο σε χαρακτηριστικά και φιλικό προς την ενσωμάτωση- Υποστηρίζει αλγόριθμους υπερ-αποφασιστικότητας, εικόνα-σε-εικόνα, προσαρμόσιμο OSD, λειτουργία ύπνου, βαθμονόμηση με ένα κλικ και συμβατότητα με διάφορες οθόνες Micro OLED.Συμβατό με ευρύ φάσμα οπτικών φακών και εκτεταμένων εξαρτημάτων για εύκολη δευτερογενή ανάπτυξη και ευέλικτη ολοκλήρωση συστήματος.
Προδιαγραφές προϊόντος
Σχήμα iSE1212
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 1280×1024
Μέγεθος pixel 12 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 30mK
Επεξεργασία εικόνας
Αποτελεσματικά Pixels 1280×1024
Ψηφιακό ρυθμό καρέ 25Hz/30Hz/50Hz
Ώρα εκκίνησης 7s
Ψηφιακό βίντεο Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις συσκευές που χρησιμοποιούνται για την κατασκευή των εν λόγω συσκευών.
Αλγόριθμος εικόνας Εθνική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική
Χωρίς κλείστρα Υποστηριζόμενη
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Κατεύθυνση εικόνας Οριζόντια/Κοντά/Διαγώνια
Ψηφιακό ζουμ 1x/2x/4x/8x
φωτεινότητα εικόνας Αυτοκίνητο/Εγχειρίδιο
Αντίθεση εικόνας Αυτοκίνητο/Εγχειρίδιο
Τρόπος αντιστάθμισης Εγχειρίδιο
Δισκία Υποστηριζόμενη
Λειτουργία συστήματος
Κατάσταση ύπνου Υποστηριζόμενη
Ρυθμίσεις μενού Προσαρμόσιμη
Γλώσσα μενού Κινέζικα / Αγγλικά
Καθορισμός εκτόξευσης Υποστηριζόμενη
Πλακέτα ≥4 ((Δυνατότητα προσαρμογής λειτουργιών κουμπιού)
Οδήγηση με OLED Υποστήριξη I2C, 16bit/ 24bit Parallel Port, datavalid και άλλων σημάτων οθόνης οδήγησης
Διορθωτική λειτουργία
Υποστηρίζει σήματα οθόνης MIPI και μπορεί να οδηγήσει απευθείας την οθόνη IBOE VX039FHP-NH4.
Λογισμικό υπολογιστών
Λογισμικό υπολογιστή Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή
50pin: BP040SB-50-0114-B-R0
Διασύνδεση επικοινωνίας TTL-232/USB
Ψηφιακή εικόνα ΔΙΚΑΙΡΙΣΜΟΥΣ: ΔΙΚΑΙΡΙΣΜΟΥΣ
Συστατικά επέκτασης Δικτυακό δίκτυο USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Ηλεκτρική διεπαφή
Πρόσθετη τάση 2.7V~5.3V
Τυπική κατανάλωση ενέργειας 1.2W@25Hz@23±3°C
Μηχανολογικός/Αντιλήπτης
Μέγεθος γυμνού πυρήνα (mm) 38×39×28 68 × 69 × 30.2
Βάρος γυμνού πυρήνα (g) 65±3 88.5±3
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 14mm/19mm/25mm/35mm Σταθερή εστίαση αθερμική: 50 mm/100 mm
Μηχανοκίνητος φακούς: 75mm/100mm/150mm
Συνεχή Ζούμ: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm
Συστατικά του κλείστρου Προαιρετικό
Επίπεδο προστασίας IP67 ((Πρόσωπος φακός)
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 5.35g, τυχαίες δονήσεις, 3 άξονες
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές 500 g@1 ms
Πιστοποίηση ROHS2.0/REACH
Βιομηχανικές εφαρμογές
Βιομηχανική όρασηΠυροσβεστική και ΔιάσωσηΠαρακολούθηση ασφαλείαςΠαρατήρηση στο εξωτερικόΜηχανική όρασηΚαταναλωτικά Ηλεκτρονικά
Πλεονεκτήματα του προϊόντος
  • Διαφορετικό χαρτοφυλάκιο προϊόντων- ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων των ανιχνευτών υπέρυθρων, των πυρήνων των φωτογραφικών μηχανών και των ενοτήτων για την κάλυψη διαφόρων απαιτήσεων ολοκλήρωσης.
  • Πλούσια ποικιλία προϊόντων- Οι πολλαπλές ανάλυσεις συστοιχιών, τα μεγέθη των pixel, οι ζώνες κύματος και οι συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές.
  • Εξαιρετική απόδοση- Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και υψηλή αξιοπιστία, σχεδιασμένα για να λειτουργούν κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.
  • Εύκολη ενσωμάτωση- Οι πολλαπλές επιλογές διεπαφών καθιστούν την ολοκλήρωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλούς τομείς εφαρμογής.
Συχνές Ερωτήσεις
Πώς να επιλέξετε την κατάλληλη ανάλυση του ανιχνευτή υπέρυθρων;
Αν η ποιότητα της εικόνας δεν είναι κρίσιμη, η ποιότητα της εικόνας είναι σημαντική.Μπορείτε να επιλέξετε ανιχνευτές υπέρυθρων με χαμηλότερη ανάλυση όπως 120x90Αν χρειάζεστε πολύ καθαρές εικόνες για ειδικούς σκοπούς όπως η τηλεπαρακολούθηση, μπορείτε να επιλέξετε ανιχνευτές υπέρυθρων υψηλής ανάλυσης των 1280x1024.
Πώς να επιλέξετε το σωστό ψευδοχρώμα για θερμική απεικόνιση;
  • Το γκρι λευκό είναι πιο κατάλληλο για στόχους με μικρές διαφορές θερμοκρασίας
  • Το κόκκινο και το μπλε είναι πιο κατάλληλο για σκηνές όπου πρέπει να βρεθούν τα σημεία προβληματισμού
  • Το κόκκινο σίδερο είναι η τυποποιημένη χρωματική παλέτα της βιομηχανίας ενέργειας
Σημείωση: Ανεξάρτητα από την παλέτα που θα επιλέξετε, οι ενδείξεις θερμικής θερμοκρασίας δεν θα αλλάξουν.
Πώς να επιλέξετε έναν κατάλληλο θερμικό φακό υπέρυθρου;
  • Κανονικός φακόςμπορεί να πλησιάσει κανονικούς στόχους σε κατάλληλη απόσταση
  • Τελεφωτό φακούςείναι κατάλληλο για στόχους που είναι σχετικά μικροί και πρέπει να παρατηρούνται από μεγάλη απόσταση
  • Ευρυγώνιος φακόςείναι καλύτερο για να βλέπει περισσότερες λεπτομέρειες των αντικειμένων σε κοντινή απόσταση
  • ΜακροαντήματαΕίναι για να βλέπει πολύ μικροσκοπικούς στόχους από κοντά, όπως κυκλώματα τσιπ.
