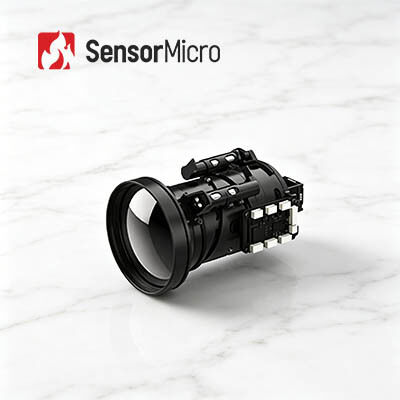

Μονάδα θερμικής κάμερας LWIR με ανάλυση 640x512 και μέγεθος pixel 12μm για καθαρή θερμική απεικόνιση

  • LWIR Thermal Camera Module with 640x512 Resolution and 12μm Pixel Size for Clear Thermal Imaging
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iSE612
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Τυπικό NETD ≤20mK Ψηφιακός ρυθμός καρέ 50Hz
τύπος Uncooled Camera Module Αλγόριθμος εικόνας NUC/DRC/DNS/DDE/SFFC
Ψήφισμα 640x512 / 12μm Τυπική κατανάλωση ενέργειας 0,8W@50Hz@23±3℃
Επισημαίνω

Θερμική ενότητα 400x300 καμερών

,

77g θερμική ενότητα καμερών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
LWIR Thermal Camera Module 640x512 / 12μm with Clear Thermal Imaging
Uncooled LWIR 640x512/12 μm Υπέρυθρη μονάδα κάμερας με καθαρή θερμική απεικόνιση
Ο πυρήνας υπερύθρων iSE612 ξεχωρίζει με σταθερή ικανότητα απεικόνισης, οικονομικό κόστος και εύκολη απόδοση ενσωμάτωσης. Τροφοδοτημένος από τον αυτοαναπτύχθηκε θερμικό αισθητήρα κεραμικής συσκευασίας ApexCore με ανάλυση 640×512 και μέγεθος pixel 12μm, επιτυγχάνει ανώτερη ακρίβεια θερμικής ανίχνευσης και χαμηλό επίπεδο θορύβου σύμφωνα με το πρότυπο NETD≤20mK.
Λειτουργώντας χωρίς βαθμονόμηση κλείστρου, η συσκευή αποφεύγει εντελώς το διακοπτόμενο τραύλισμα του πλαισίου, διατηρώντας συνεχή και ομαλή έξοδο θερμικής εικόνας κατά την παρατήρηση.
Η μινιατούρα εμφάνισή του φέρνει σημαντικά πλεονεκτήματα στην εγκατάσταση και τη διάταξη. Η συμπαγής μέτρηση και το ελαφρύ γυμνό βάρος του πυρήνα το κάνουν να ταιριάζει τέλεια στον στενό χώρο διαφόρων συσκευών. Ο λογικός σχεδιασμός δομής εξοικονόμησης χώρου βελτιώνει σημαντικά την ευελιξία της συναρμολόγησης του συστήματος και του γενικού σχεδιασμού της διάταξης.
Οι πλούσιες ενσωματωμένες λειτουργίες καλύπτουν πολλαπλές πρακτικές λειτουργίες, όπως βελτιστοποίηση υπερ-ανάλυσης, προβολή εικόνας σε εικόνα και λειτουργία ύπνου εξοικονόμησης ενέργειας. Υποστηρίζει επίσης ευέλικτη επεξεργασία OSD και γρήγορη βαθμονόμηση με ένα κλικ. Η τέλεια συμβατότητα με διάφορες οθόνες οθόνης, οπτικούς φακούς και εκτεταμένα αξεσουάρ διευκολύνει τη μετέπειτα επέκταση της λειτουργίας και την προσαρμοσμένη ανάπτυξη, ικανοποιώντας τις διαφορετικές εφαρμογές της αγοράς και τις ανάγκες αντιστοίχισης εξοπλισμού.
Κύρια Χαρακτηριστικά
Ομαλή, σταθερή και υψηλού κόστους
  • Δεν απαιτείται βαθμονόμηση κλείστρου κατά τη λειτουργία, εξαλείφοντας το τραύλισμα εικόνας που συνηθίζεται στα παραδοσιακά συστήματα που βασίζονται σε κλείστρο
  • Υιοθετεί υψηλό οικονομικό ανιχνευτή κεραμικής συσκευασίας ApexCore, NETD≤20mK
Συμπαγές και ελαφρύ, ευέλικτο για ενσωμάτωση
  • Διαστάσεις τόσο μικρές όσο 25,4×25,4×22,7mm, βάρος γυμνού πυρήνα ≤26±1,5g
  • Ο δομικός σχεδιασμός που εξοικονομεί χώρο επιτρέπει την ευέλικτη διάταξη και ενσωμάτωση του συστήματος
Πλούσια χαρακτηριστικά για απρόσκοπτη ενσωμάτωση
  • Υποστηρίζει αλγόριθμους υπερ-ανάλυσης, εικόνα σε εικόνα, προσαρμόσιμο OSD, λειτουργία αναστολής λειτουργίας, βαθμονόμηση με ένα κλικ και συμβατότητα με διάφορες οθόνες Micro OLED
  • Συμβατό με πολλαπλούς οπτικούς φακούς και εξαρτήματα επέκτασης για εύκολη δευτερεύουσα ανάπτυξη και προσαρμογή συστήματος
Προδιαγραφές προϊόντος
Μοντέλο iSE612
Ενδείξεις ανιχνευτών υπερύθρων
Ευαίσθητο Υλικό Φωνή
Ψήφισμα 640×512
Μέγεθος pixel 12μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD

≤20mK
Επεξεργασία εικόνας
Ψηφιακός ρυθμός καρέ 50 Hz
Ώρα εκκίνησης 6 δευτ
Ψηφιακό βίντεο YUV420/YUV422/RGB888/RAW
Αλγόριθμος εικόνας NUC/DRC/DNS/DDE/SFFC
Χωρίς παραθυρόφυλλα Υποστηρίζεται
Εμφάνιση εικόνας 10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο1/Ουράνιο τόξο2/Απόχρωση/Μαύρο καυτό)
Κατεύθυνση εικόνας Οριζόντια/Κάθετη/Διαγώνια
Ψηφιακό ζουμ 1x/2x/4x/8x
Λειτουργία αντιστάθμισης Εγχειρίδιο
Ηλεκτρικός
Τυπική εξωτερική διεπαφή 50pin: BP040SB-50-0114-B-R0
Διεπαφή επικοινωνίας TTL-232/USB2.0
Διεπαφή ψηφιακού βίντεο DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Εξαρτήματα επέκτασης USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Ηλεκτρική διεπαφή
Τάση τροφοδοσίας 2,7V~5,3V
Τυπική κατανάλωση ενέργειας 0,8W@50Hz@23±3℃
Μηχανικός/Φακός
Μέγεθος γυμνού πυρήνα 25,4×25,4×22,7 χιλιοστά φ36×24,3mm
Βάρος γυμνού πυρήνα 26±1,5 γρ 28±1,5 γρ
Οπτικός φακός Αθερμική σταθερή εστίαση: 4,8/9,1/13/19 mm
  • Fixed Focus Athermal: 25/35/50/70/100mm
  • Χειροκίνητη εστίαση: 25/35/50 mm
  • Μηχανοκίνητος φακός: 75/100/150mm
  • Συνεχές ζουμ: 15~75/20~100/28~90/30~150/30~180/25~225mm
Σύγκρουση Μισό ημιτονοειδές κύμα, 40g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές 1500g@0,4ms
Δόνηση

5,35g, Τυχαία Δόνηση, 3-άξονες
Εξαρτήματα κλείστρου Προαιρετικός
Περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας -40℃~+70℃
Θερμοκρασία αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Πιστοποίηση ROHS2.0/REACH
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής κάμερας iSE612 χρησιμοποιείται ευρέως στη βιομηχανική όραση, την πυρόσβεση και τη διάσωση, την επιτήρηση ασφαλείας, την υπαίθρια παρατήρηση, την όραση μηχανών, τα ηλεκτρονικά είδη ευρείας κατανάλωσης κ.λπ.
Ο αξιόπιστος συνεργάτης σας στην ανίχνευση υπερύθρων
Βαθιά Τεχνική Εμπειρογνωμοσύνη
Με πολυετή πείρα στην έρευνα, ανάπτυξη και εφαρμογή τεχνολογίας αισθητήρων υπερύθρων, έχουμε δημιουργήσει ισχυρές δυνατότητες στον σχεδιασμό τσιπ, την κατασκευή πλακιδίων, τη συσκευασία και τις δοκιμές, καθώς και την ενοποίηση συστημάτων. Τα στέρεα θεμέλιά μας μας δίνουν τη δυνατότητα να παρέχουμε συνεχώς καινοτόμα και αξιόπιστα προϊόντα που ανταποκρίνονται στις εξελισσόμενες απαιτήσεις της αγοράς.
Επικεντρώθηκε στην Καινοτομία και στην Πρακτική Εφαρμογή στην Υπέρυθρη Αίσθηση
Δεσμευόμαστε να οδηγούμε σε τεχνολογικές καινοτομίες στη θερμική απεικόνιση, υπερβαίνοντας συνεχώς τα όρια σε NETD, SWaP και θερμοκρασία λειτουργίας. Τα προϊόντα μας οδηγούν συνεχώς σε εφαρμογές σε θέματα ασφάλειας, βιομηχανικής παρακολούθησης, ευφυών συστημάτων και πολλά άλλα.
Διαφοροποιημένο χαρτοφυλάκιο προϊόντων
Με την υποστήριξη ανεξάρτητων Ε&Α και πολλαπλών τεχνικών οδών, προσφέρουμε μια ολοκληρωμένη γκάμα εξαρτημάτων ανίχνευσης υπέρυθρης ακτινοβολίας — ψυχόμενα και μη— παρέχοντας προσαρμοσμένες λύσεις για μια μεγάλη ποικιλία βιομηχανιών.
Η αυστηρή επικύρωση αξιοπιστίας διασφαλίζει τη διασφάλιση ποιότητας
Υποστηριζόμενα από ένα ισχυρό σύστημα διαχείρισης ποιότητας, τα προϊόντα μας υποβάλλονται σε πολλαπλές διαδικασίες δοκιμών σε όλη την παραγωγή για να διασφαλιστεί μακροπρόθεσμη σταθερότητα και αξιοπιστία.
Επαγγελματική Τεχνική Υποστήριξη και Υπηρεσίες Κοινής Ανάπτυξης
Η ομάδα μηχανικών μας συνεργάζεται στενά με τις ομάδες Ε&Α και προϊόντων των πελατών για να επιταχύνει την ολοκλήρωση του συστήματος, να βελτιώσει την αποτελεσματικότητα και να συντομεύσει το χρόνο διάθεσης στην αγορά. Η επιτυχία σας είναι η κοινή μας αποστολή.
Συχνές ερωτήσεις
1. Ποια είναι η διαφορά μεταξύ μη ψυχθέντων και ψυχθέντων ανιχνευτών υπερύθρων;
Αυτή τη στιγμή στην αγορά κυκλοφορούν δύο τύποι αισθητήρων υπέρυθρης θερμικής απεικόνισης, ψυχόμενοι και μη ψυχόμενοι.
Ο μη ψυχόμενος ανιχνευτής υπερύθρων λειτουργεί σε θερμοκρασία περιβάλλοντος. Βασίζεται στη βιομηχανία ημιαγωγών και έτσι συνήθως μπορεί να κατασκευαστεί σε μεγάλο όγκο με μικρό μέγεθος και χαμηλό κόστος. Οι μη ψυχόμενοι ανιχνευτές υπερύθρων χρησιμοποιούνται ευρέως σε φορητές/φορητές/κινητές συσκευές.
Οι ψυχόμενοι ανιχνευτές υπερύθρων συσκευάζονται σε μια μονάδα που τους διατηρεί σε εξαιρετικά χαμηλή θερμοκρασία, η οποία θα υποστηρίζεται από ένα κρυοψύκτη. Είναι πολύ μεγαλύτεροι, ακριβότεροι και λιγότερο αξιόπιστοι από τους μη ψυχόμενους αισθητήρες, κυρίως λόγω των πολύπλοκων συστημάτων ψύξης που απαιτούν. Ωστόσο, τα συστήματα ψύξης είναι απίστευτα ευαίσθητα και συνήθως λειτουργούν με οπτικά μεγάλης εστιακής απόστασης για την επίτευξη αποστολής μεγάλης εμβέλειας.
