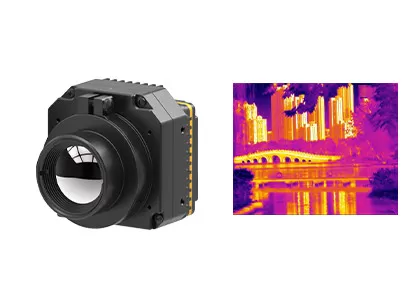

Θερμική ενότητα 400x300/17μm καμερών LWIR με τη σαφή θερμική λήψη εικόνων

  • LWIR Thermal Camera Module 400x300 / 17μm with Clear Thermal Imaging
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου PLUG417
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή negotiable
Όροι πληρωμής L/C,T/T
Λεπτομέρειες
NETD ＜30mK Βάρος ≤77 γρ
Τύπος Uncooled Camera Module Ρυθμός καρέ 9Hz/25Hz/30Hz/50Hz/60Hz
Ψήφισμα 400x300 / 17μm Τυπική κατανάλωση ενέργειας ＜1,1W
Επισημαίνω

Θερμική ενότητα 400x300 καμερών

,

77g θερμική ενότητα καμερών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μη ψυγεία LWIR 400x300/17μm υπέρυθρη κάμερα με καθαρή θερμική απεικόνιση


Περιγραφή του προϊόντος


Το PLUG417 είναι ένα από τα μοντέλα θερμικής απεικόνισης χωρίς ψύξη της σειράς PLUG. Αποτελείται από αισθητήρα θερμικής απεικόνισης χωρίς ψύξη 400x300 / 17μm, πλήρη σειρά οπτικών εξαρτημάτων,κυκλώματα επεξεργασίας σήματος και μοναδικός αλγόριθμος επεξεργασίας εικόνας, η μονάδα αισθητήρα υπέρυθρων PLUG417 παρέχει καθαρή εικόνα και ανώτερη απόδοση.


Οι ενότητες κάμερας θερμικών αισθητήρων της σειράς PLUG αναπτύσσονται ειδικά για διάφορες εξατομικευμένες απαιτήσεις παρατήρησης,που παρέχουν διάφορες τυποποιημένες βιομηχανικές διεπαφές και επιλογές υπέρυθρων φακών για την κάλυψη ειδικών απαιτήσεων ολοκλήρωσηςΟρισμένες επαγγελματικές λύσεις θερμικής απεικόνισης έχουν εφαρμοστεί σε πολλές εφαρμογές.


Βασικά χαρακτηριστικά


- NETD < 30mk, υψηλή ευαισθησία
- Σταθερή απόδοση
- Εύκολη ενσωμάτωση & Plug-in
- Καθαρή ποιότητα εικόνας και λεπτομέρειες
- Ισχυρή προσαρμοστικότητα στο περιβάλλον


Προδιαγραφές προϊόντος


Σχήμα PLUG417
Απόδοση ανιχνευτή υπέρυθρων
Απόφαση 400x300
Πιξέλες 17 μm
Φασματικό εύρος 8 έως 14 μm
ΔΕΔ < 30mk
Επεξεργασία εικόνας
Ποσοστό καρέ 9Hz/25Hz/30Hz/50Hz/60Hz
Ώρα εκκίνησης < 10s
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο Επικαιροποιημένα συστήματα
Συστατικό επέκτασης USB/Camerlink
Τρόπος εξασθένισης Γραμμικό/Ιστογράφημα/Μικτό
Ψηφιακό ζουμ 1 ~ 8X συνεχής ζουμ, μέγεθος βήματος 1/8
Εμφάνιση εικόνας Μαύρο Ζεστό / Λευκό Ζεστό / Ψευδοχρώμα
Κατεύθυνση εικόνας Οριζόντια/κατά κάθετη/διαγώνια αναστροφή
Αλγόριθμος εικόνας Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου
Ηλεκτρική προδιαγραφή
Τυπική εξωτερική διεπαφή 50pin_HRS Διασύνδεση
Τρόπος επικοινωνίας RS232-TTL, 115200bps
Πρόσθετη τάση 4.5~6V
Τυπική κατανάλωση ενέργειας < 1,1 W
Φυσικά χαρακτηριστικά
Μέγεθος (mm) 44.5mmx44.5mmx36.6mm
Βάρος ≤ 77g
Προσαρμογή στο περιβάλλον 　
Θερμοκρασία λειτουργίας -40°C ~ +70°C
Θέρμανση αποθήκευσης -45°C ~ +85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις Τυχαία δόνηση 5,35gms, 3 άξονες
Σοκ Κύκλος μισού νόμου, 40g/11ms, 3 άξονας 6 κατεύθυνση
Οπτική
Προαιρετικός φακός Σταθερή εστίαση Αθερμική: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm
Μηχανοκίνητος φακούς: 75mm/100mm/150mm
Συνεχής οπτική ζουμ: 30-150 mm


Βιομηχανικές εφαρμογές


Η μονάδα θερμικής κάμερας PLUG417 χρησιμοποιείται ευρέως στην ασφάλεια και την παρακολούθηση, στο εξωτερικό, στην διάσωση των υπηρεσιών επιβολής του νόμου, στην πυρόσβεση και διάσωση, στο ADAS, στα UAV Payloads κλπ.


Θερμική ενότητα 400x300/17μm καμερών LWIR με τη σαφή θερμική λήψη εικόνων 0


Εμπιστευτικός Συνεργάτης σας στην Υπερκόκκινη Αίσθηση


•Βαθιά τεχνική εμπειρογνωμοσύνη

Με πολλά χρόνια εμπειρίας στην έρευνα, την ανάπτυξη και την εφαρμογή της τεχνολογίας υπέρυθρων αισθητήρων, έχουμε χτίσει ισχυρές δυνατότητες σε σχεδιασμό τσιπ, κατασκευή πλακών,συσκευασία και δοκιμέςΗ σταθερή μας βάση μας επιτρέπει να παρέχουμε συνεχώς καινοτόμα και αξιόπιστα προϊόντα που ανταποκρίνονται στις εξελισσόμενες απαιτήσεις της αγοράς.



•Επικεντρώνεται στην καινοτομία και στην πρακτική εφαρμογή στην υπερύθμιση

Δεσμευόμαστε να προωθήσουμε τις τεχνολογικές ανακαλύψεις στην θερμική απεικόνιση, συνεχώς σπρώχνοντας τα όρια στο NETD,SWaP και τη θερμοκρασία λειτουργίας.Τα προϊόντα μας οδηγούν με συνέπεια σε εφαρμογές σε όλο το πεδίο της ασφάλειας, βιομηχανική παρακολούθηση, έξυπνα συστήματα, και πολλά άλλα.



•Διαφοροποιημένο χαρτοφυλάκιο προϊόντων

Υποστηριζόμενη από ανεξάρτητη έρευνα και ανάπτυξη και πολλαπλές τεχνικές οδούς,προσφέρουμε ένα ολοκληρωμένο φάσμα συστατικών ανίχνευσης υπέρυθρου ̇ τόσο ψυγμένων όσο και μη ψυγμένων ̇ παρέχοντας προσαρμοσμένες λύσεις για ένα ευρύ φάσμα βιομηχανιών.



•Η αυστηρή επικύρωση της αξιοπιστίας εξασφαλίζει την εξασφάλιση της ποιότητας

Υποστηριζόμενα από ένα ισχυρό σύστημα διαχείρισης ποιότητας, τα προϊόντα μας υποβάλλονται σε πολλαπλές διαδικασίες δοκιμών καθ' όλη τη διάρκεια της παραγωγής για να εξασφαλιστεί μακροπρόθεσμη σταθερότητα και αξιοπιστία.



•Επαγγελματική τεχνική υποστήριξη και υπηρεσίες κοινής ανάπτυξης

Η ομάδα μηχανικών μας συνεργάζεται στενά με τους πελάτες ̇ τις ομάδες έρευνας και ανάπτυξης και τις ομάδες προϊόντων για να επιταχύνει την ολοκλήρωση του συστήματος, να βελτιώσει την αποτελεσματικότητα και να μειώσει το χρόνο κυκλοφορίας στην αγορά.


Ενημερωτικά ερωτήματα


1Ποια είναι η διαφορά μεταξύ των ανιχνευτών υπέρυθρων χωρίς ψύξη και με ψύξη;


Υπάρχουν επί του παρόντος δύο τύποι αισθητήρων θερμικής απεικόνισης με υπέρυθρες ακτίνες στην αγορά, με ψύξη και χωρίς ψύξη.


Ο ανιχνευτής IR χωρίς ψύξη λειτουργεί σε θερμοκρασία περιβάλλοντος. Βασίζεται στη βιομηχανία ημιαγωγών και ως εκ τούτου συνήθως μπορεί να κατασκευαστεί σε μεγάλους όγκους με μικρό μέγεθος και χαμηλό κόστος.Οι ανιχνευτές IR χωρίς ψύξη χρησιμοποιούνται ευρέως σε φορητές / φορητές / κινητές συσκευές.


Οι ανιχνευτές υπέρυθρης ακτινοβολίας με ψύξη συσκευάζονται σε μονάδα που τους διατηρεί σε εξαιρετικά χαμηλή θερμοκρασία, η οποία υποστηρίζεται από κρυοψύκτη.πιο ακριβά και λιγότερο αξιόπιστα από τους μη ψυγμένους αισθητήρεςΩστόσο, τα συστήματα ψύξης είναι απίστευτα ευαίσθητα και συνήθως λειτουργούν με οπτική μεγάλης εστιακής εμβέλειας για την επίτευξη αποστολής μεγάλης εμβέλειας.
