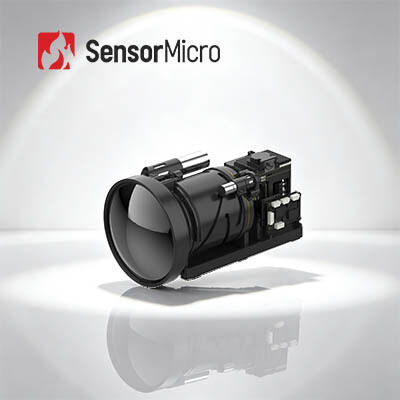

640×512 Ανάλυση 15μm Μέγεθος Pixel HOT MWIR Θερμική Μονάδα απεικόνισης με συμπαγές σχεδιασμό
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | GAVIN GC615HMG |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512 / 15μm | NETD | 20mK(F4) |
|---|---|---|---|
| Φασματικό εύρος | 30,7μm±0,2μm·4,8μm±0,2μm | Ρυθμός καρέ | 50Hz (F4) / 30Hz (F5.5) |
| Μέγεθος | 71×55×84 χιλιοστά | Βάρος | ≤ 350 g |
| Επισημαίνω | RS058 θερμικός πυρήνας καμερών,680g δροσισμένη υπέρυθρη ολοκλήρωση ανιχνευτών,640x512 θερμικός πυρήνας καμερών |
||
Περιγραφή προϊόντων
640*512/15μm Μονάδα θερμικής απεικόνισης μεγάλου μορφότυπου HOT MWIR
Επισκόπηση του προϊόντος
Ο πυρήνας της κάμερας υπέρυθρου GAVIN GC615HMG ενσωματώνει έναν ανιχνευτή υπέρυθρου 640*512/15μm HOT MWIR με αλγόριθμους επεξεργασίας εικόνας επόμενης γενιάς.Η τεχνολογία HOT επιτρέπει όχι μόνο υψηλής ποιότητας και σταθερή απεικόνιση, αλλά και συμπαγές μέγεθος, ελαφρύ σχεδιασμό και χαμηλή κατανάλωση ενέργειας, παρέχοντας βελτιστοποιημένη απόδοση SWaP για ευπροσάρμοστες εφαρμογές.Με ευρεία συμβατότητα σε πολλαπλές ψηφιακές διεπαφές βίντεο και εύκολη δευτερεύουσα ανάπτυξη, είναι κατάλληλο για συσκευές χειρός, κινητά ωφέλιμα φορτία και παρακολούθηση μεγάλης διάρκειας, ικανοποιώντας αυστηρές απαιτήσεις για συμπαγές μέγεθος, ενεργειακή απόδοση,και ανίχνευση μεγάλης εμβέλειας σε διάφορα σενάρια ενσωμάτωσης υπέρυθρων.
Βασικά χαρακτηριστικά
- Κύρια FPA, καθαρή απεικόνιση
- Αναπτύχθηκε με βάση έναν ανιχνευτή υπέρυθρων θερμής ψύξης MWIR μεγάλου μεγέθους 640*512/15μm, προσφέροντας εξαιρετική ευελιξία
- Εξοπλισμένο με αλγόριθμους επεξεργασίας εικόνας επόμενης γενιάς, συμπεριλαμβανομένης της DRC, της μείωσης του θορύβου 2D / 3D και της βελτίωσης της άκρης (EE), παρέχοντας καθαρότερες εικόνες
- Η τεχνολογία HOT οδηγεί στην βελτιστοποίηση SWaP
- Υποστηρίζει λειτουργία υψηλής θερμοκρασίας έως 150K, με χρόνο ψύξης ≤ 3min30s
- Συμπληρωματικό μέγεθος: 71*55*84 mm, βάρος: 350g, κατανάλωση ενέργειας: 7W
- Πλούσιες διεπαφές, εύκολη ενσωμάτωση
- Υποστηρίζει CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Οπτικές ίνες
- Ευέλικτη έξοδος εικόνας RAW/YUV
Προδιαγραφές προϊόντος
| Σχήμα | GAVIN GC615HMG |
|---|---|
| Απόδοση | |
| Απόφαση | 640*512 |
| Μέγεθος pixel | 15 μm |
| Κρυοψυκτικό | RS058 |
| Φασματική ανταπόκριση | 30,7μm±0,2μm·4,8μm±0,2μm |
| Διάγνωση υπεριώδους ακτινοβολίας NETD ((23°C) | 20mK ((F4) |
| Επεξεργασία εικόνας | |
| Ποσοστό καρέ | 50Hz (F4) / 30Hz (F5.5) |
| Ψηφιακό ζουμ | 1* έως 8* συνεχής ψηφιακή ζουμ |
| Κατεύθυνση εικόνας | Οριζόντια/κατά κάθετη/διαγώνια αναστροφή |
| Αλγόριθμος εικόνας | DRC, Μείωση θορύβου 2D/3D εικόνας, EE |
| Ηλεκτρική | |
| Αναλογικό βίντεο | PAL/NTSC |
| Ψηφιακό βίντεο | Πρότυπο: DVP/LVDS/USB2.0 Εναλλακτική επιλογή: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Μια-τρόπου οπτική ίνα/πολυτρόπου οπτική ίνα |
| Εξωτερική συγχρονισμός | Πρότυπο: LV-TTL Επιλογή: RS422/LVDS |
| Επικοινωνία | Πρότυπο: USB2.0/LV-TTL Επιλογή: RS422/CAN/USB3.0/GigE |
| Ηλεκτρική τροφοδοσία | 12V±1V |
| Σταθερή κατανάλωση ενέργειας ((23°C) | ≤ 7W |
| Χρόνος ψύξης ((23°C) | ≤3min30s |
| Μέγεθος ((mm) | 71*55*84 |
| Βάρος ((g) | ≤ 350 |
| Θέρμανση λειτουργίας | -40°C~+71°C |
| Οπτικοί φακοί | |
| Επιλογές φακών | Σταθερή εστίαση: 25mm/F2 Συνεχή ζουμ: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4 |
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης GAVIN GC615HMG χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως NDT, παρακολούθηση του περιβάλλοντος, παρακολούθηση μακρινής απόστασης, επιστημονική έρευνα κλπ.
Η γραμμή προϊόντων μας
- Υψηλή ευαισθησία και εξαιρετική απόδοση
- Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία
- Διαφορετικοί ανιχνευτές υπέρυθρων διαθέσιμοι - τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρων σε διαφορετικά μορφότυπα και μεγέθη pixel
- Παραγωγή σε μεγάλες ποσότητες για την ταχεία παράδοση - τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
-
Πώς να επιλέξετε την κατάλληλη ανάλυση του ανιχνευτή υπέρυθρων;
Αν η ποιότητα της εικόνας δεν είναι υψηλή, θα πρέπει να χρησιμοποιήσετε ένα άλλο λογισμικό.Μπορείτε να επιλέξετε τον υπέρυθρο ανιχνευτή με χαμηλή ανάλυσηΕάν χρειάζεστε μια πολύ καθαρή εικόνα για ορισμένους ειδικούς σκοπούς, όπως η τηλεπαρακολούθηση, μπορείτε να επιλέξετε έναν ανιχνευτή υπέρυθρων υψηλής ανάλυσης 1280x1024. -
Πώς να επιλέξετε το σωστό ψευδοχρώμα για θερμική απεικόνιση;
- Το γκρι λευκό είναι πιο κατάλληλο για το στόχο με μικρή διαφορά θερμοκρασίας
- Το κόκκινο και το μπλε είναι πιο κατάλληλο για τη σκηνή όπου πρέπει να βρεθούν τα σημεία του προβλήματος
- Το κόκκινο σίδερο είναι η τυποποιημένη παλέτα χρωμάτων της βιομηχανίας ενέργειας.
Σημείωση: δεν έχει σημασία ποια παλέτα θα επιλέξετε, η θερμική θερμοκρασία δεν θα αλλάξει καθόλου -
Πώς να επιλέξετε έναν κατάλληλο θερμικό φακό υπέρυθρου;
- Ο κανονικός φακός μπορεί να χτυπήσει κανονικούς στόχους με την κατάλληλη απόσταση.
- Για τον τηλεφωτοφακό, είναι κατάλληλος για στόχους που είναι σχετικά μικροί και πρέπει να παρατηρηθούν από μεγάλη απόσταση.
- Για να δείτε περισσότερες λεπτομέρειες των αντικειμένων σε κοντινή απόσταση, φακός ευρείας γωνίας είναι καλύτερο
- Μακρό φακό είναι για να δει πολύ μικροσκοπικό στόχο με κοντινή απόσταση, όπως το κύκλωμα τσιπ
