Η σειρά iSE έχει σταθερή απόδοση 640x512 ανάλυση 12μm Pixel Pitch Uncooled Thermal Camera Module

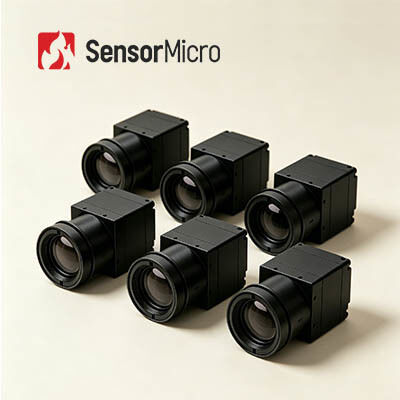

  • iSE Series Stable Performance 640x512 Resolution 12μm Pixel Pitch Uncooled Thermal Camera Module
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iSE612
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψηφιακός ρυθμός καρέ 50Hz Τυπικό NETD ≤20mK
Φασματικό εύρος 8~14μm Ψήφισμα 640x512 / 12μm
Ψηφιακό ζουμ 1X/2X/4X/8X Τάση τροφοδοσίας 2,7V~5,3V
Επισημαίνω

400x300 υπέρυθρος πυρήνας καμερών

,

Μη ψυχόμενη θερμική ενότητα καμερών

,

πυρήνας καμερών 17μm υπέρυθρος
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
iSE Series Infrared Camera Core Uncooled Thermal Camera Module 640x512/12μm
Επισκόπηση προϊόντος

Το iSE612 είναι μια μονάδα θερμικής κάμερας υπερύθρων χωρίς ψύξη από τη σειρά iSE, που διαθέτει έναν ανιχνευτή υπερύθρων χωρίς ψύξη 640x512/12μm, ολοκληρωμένα οπτικά εξαρτήματα, επαγγελματικά κυκλώματα επεξεργασίας σήματος και προηγμένους αλγόριθμους επεξεργασίας εικόνας.

Διαθέτοντας ομαλή απεικόνιση, σταθερή λειτουργία και ευνοϊκή απόδοση κόστους, ο πυρήνας θερμικής κάμερας iSE612 είναι εξοπλισμένος με αυτόνομο θερμικό ανιχνευτή κεραμικής συσκευασίας ApexCore 640×512 12μm. Η εξαιρετική απόδοση του αισθητήρα προσφέρει θερμικές εικόνες χαμηλού θορύβου και το NETD≤20mK αντικατοπτρίζει την εξαιρετική ικανότητα διάκρισης θερμοκρασίας.

Βασικά Χαρακτηριστικά
  • Ομαλή, σταθερή και υψηλή οικονομική απόδοση:Δεν απαιτείται βαθμονόμηση κλείστρου κατά τη λειτουργία, εξαλείφοντας το τραύλισμα της εικόνας. Χρησιμοποιεί υψηλό οικονομικό ανιχνευτή κεραμικής συσκευασίας ApexCore με NETD≤20mK
  • Συμπαγές και ελαφρύ:Διαστάσεις τόσο μικρές όσο 25,4×25,4×22,7mm, βάρος γυμνού πυρήνα ≤26±1,5g. Ο δομικός σχεδιασμός που εξοικονομεί χώρο επιτρέπει την ευέλικτη ενσωμάτωση του συστήματος
  • Πλούσιο σετ χαρακτηριστικών:Υποστηρίζει αλγόριθμους υπερ-ανάλυσης, εικόνα σε εικόνα, προσαρμόσιμο OSD, λειτουργία αναστολής λειτουργίας, βαθμονόμηση με ένα κλικ και συμβατότητα με διάφορες οθόνες Micro OLED
  • Ευέλικτη ενσωμάτωση:Συμβατό με πολλαπλούς οπτικούς φακούς και εξαρτήματα επέκτασης για εύκολη δευτερεύουσα ανάπτυξη και προσαρμογή συστήματος
Τεχνικές Προδιαγραφές
Μοντέλο iSE612
Ενδείξεις ανιχνευτών υπερύθρων
Ευαίσθητο Υλικό Φωνή
Ψήφισμα 640×512
Μέγεθος pixel 12μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD

≤20mK
Επεξεργασία εικόνας
Ψηφιακός ρυθμός καρέ 50 Hz
Ώρα εκκίνησης 6 δευτ
Ψηφιακό βίντεο YUV420/YUV422/RGB888/RAW
Αλγόριθμος εικόνας NUC/DRC/DNS/DDE/SFFC
Χωρίς παραθυρόφυλλα Υποστηρίζεται
Εμφάνιση εικόνας 10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο1/Ουράνιο τόξο2/Απόχρωση/Μαύρο καυτό)
Κατεύθυνση εικόνας Οριζόντια/Κάθετη/Διαγώνια
Ψηφιακό ζουμ 1x/2x/4x/8x
Λειτουργία αντιστάθμισης Εγχειρίδιο
Ηλεκτρικός
Τυπική εξωτερική διεπαφή 50pin: BP040SB-50-0114-B-R0
Διεπαφή επικοινωνίας TTL-232/USB2.0
Διεπαφή ψηφιακού βίντεο DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Εξαρτήματα επέκτασης USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Ηλεκτρική διεπαφή
Τάση τροφοδοσίας 2,7V~5,3V
Τυπική κατανάλωση ενέργειας 0,8W@50Hz@23±3℃
Μηχανικός/Φακός
Μέγεθος γυμνού πυρήνα 25,4×25,4×22,7 χιλιοστά φ36×24,3mm
Βάρος γυμνού πυρήνα 26±1,5 γρ 28±1,5 γρ
Οπτικός φακός Αθερμική σταθερή εστίαση: 4,8/9,1/13/19 mm
  • Fixed Focus Athermal: 25/35/50/70/100mm
  • Χειροκίνητη εστίαση: 25/35/50 mm
  • Μηχανοκίνητος φακός: 75/100/150mm
  • Συνεχές ζουμ: 15~75/20~100/28~90/30~150/30~180/25~225mm
Σύγκρουση Μισό ημιτονοειδές κύμα, 40g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές 1500g@0,4ms
Δόνηση

5,35g, Τυχαία Δόνηση, 3-άξονες
Εξαρτήματα κλείστρου Προαιρετικός
Περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας -40℃~+70℃
Θερμοκρασία αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Πιστοποίηση ROHS2.0/REACH
Βιομηχανικές Εφαρμογές
  • Βιομηχανικό Όραμα
  • Πυροσβεστική και Διάσωση
  • Επιτήρηση Ασφαλείας
  • Υπαίθρια Παρατήρηση
  • Μηχανική Όραση
  • Καταναλωτικά Ηλεκτρονικά
Δυνατότητες της εταιρείας
  • Υψηλή ευαισθησία και εξαιρετική απόδοση
  • Κορυφαία τεχνολογία παγκοσμίως στη βιομηχανία υπερύθρων
  • Διαθέσιμοι διάφοροι ανιχνευτές υπερύθρων - μη ψυχόμενοι και ψυχόμενοι ανιχνευτές υπερύθρων σε διαφορετικές μορφές και μεγέθη pixel
  • Παραγωγή όγκου για εξασφάλιση γρήγορης παράδοσης - τρεις γραμμές παραγωγής με ετήσια δυνατότητα παραγωγής έως και εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
Πώς λειτουργεί το μη ψυχόμενο μικροβολόμετρο συστοιχίας εστιακού επιπέδου;
Χρησιμοποιώντας την αρχή της θερμικής επίδρασης υπέρυθρης ακτινοβολίας, ο μη ψυχόμενος ανιχνευτής υπέρυθρης ακτινοβολίας μετατρέπει την ενέργεια υπέρυθρης ακτινοβολίας σε θερμική ενέργεια με υλικό απορρόφησης υπέρυθρων, έτσι ώστε η θερμοκρασία του ευαίσθητου υλικού να αυξάνεται. Στη συνέχεια, μια συγκεκριμένη φυσική παράμετρος του ευαίσθητου υλικού αλλάζει ανάλογα και μετατρέπεται σε ηλεκτρικό σήμα ή σήμα ορατού φωτός μέσω ενός συγκεκριμένου μηχανισμού μετατροπής που έχει σχεδιαστεί για να πραγματοποιεί την ανίχνευση του αντικειμένου.
Ποιο είναι το πλεονέκτημα του μη ψυχόμενου ανιχνευτή υπερύθρων;
Ο μη ψυχόμενος ανιχνευτής υπέρυθρου εστιακού επιπέδου δεν χρειάζεται συσκευή ενσωματωμένης διάταξης ψύκτη Dewar (IDCA) και μπορεί να λειτουργήσει σε θερμοκρασία δωματίου. Έχει τα πλεονεκτήματα της γρήγορης εκκίνησης, της χαμηλής κατανάλωσης ενέργειας, του μικρού μεγέθους, του μικρού βάρους, της μεγάλης διάρκειας ζωής, του χαμηλού κόστους και ούτω καθεξής. Αν και η ευαισθησία του μη ψυχόμενου ανιχνευτή υπέρυθρου εστιακού επιπέδου δεν είναι τόσο καλή όσο αυτή των ψυχρόμενων υπέρυθρων ανιχνευτών, μετά από χρόνια ανάπτυξης, η απόδοση κόστους του ήταν προφανώς καλύτερη από τον ψυχρό ανιχνευτή, ο οποίος έχει μια ευρύτερη προοπτική εφαρμογής.
