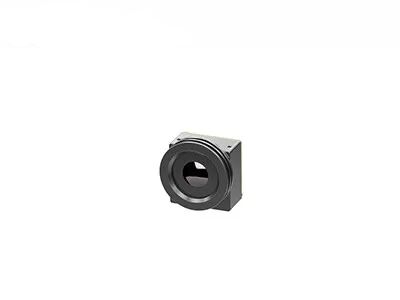

Βελτιωμένη μονάδα θερμικής κάμερας SWaP-C iLC212 με φακό 3,2 mm
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 256x192 | Κατανάλωση ισχύος | 700mW |
---|---|---|---|
Φασματική σειρά | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
Netd | ≤65mK | Ποσοστό πλαισίων | 25Hz/30Hz |
Υψηλό φως | Μονάδα θερμικής κάμερας iLC212,3Μοντέλο θερμικής κάμερας με φακό.2 mm,Μονάδα κάμερας υπέρυθρου SWaP-C |
Βελτιστοποιημένη ενότητα καμερών ανταλλαγή-γ iLC212 θερμική με το φακό 3.2mm
iLC212 η μη ψυχόμενη ενότητα απεικόνισης IR ενσωματώνει τον υπέρυθρο ανιχνευτή συσκευασίας επιπέδων γκοφρετών σειράς αεροπλάνων 256x192/12μm εστιακό (WLP) και μπορεί να συλλάβει το μακρών κυμάτων υπέρυθρο φάσμα (LWIR) που κυμαίνεται από 8 ως 14μm.
Προσανατολισμένη για το πλήρως βελτιστοποιημένο ανταλλαγή-γ, η ενότητα καμερών iLC212 θερμική σχεδιάζεται ειδικά για εκείνους τους πελάτες που έχει τις ακριβείς απαιτήσεις για το μέγεθος, το βάρος και το κόστος στον τομέα της ασφάλειας και της επιτήρησης. Λόγω του μικροσκοπικών μεγέθους, ελαφρύς και πολύ της χαμηλής τιμής του, τα iLC212 ο θερμικός που πυρήνας ικανοποιεί πολύ τις απαιτήσεις χαμηλής τιμής των πελατών, κονταίνουν το χρόνο ανάπτυξής τους και κερδίζουν δαπάνες για τους.
Η σφαιρική τεχνολογία αισθητηρίων ειδικεύεται στο σχέδιο, την κατασκευή, τις πωλήσεις και το μάρκετινγκ των ανιχνευτών θερμικής λήψης εικόνων και των υπέρυθρων ενοτήτων. Μπορούμε να παρέχουμε τους πελάτες μας ποικίλες υπέρυθρες λύσεις θερμικής λήψης εικόνων που κονταίνουν το δευτεροβάθμιο χρόνο ανάπτυξης και μειώνουν πολύ το κόστος για τους πελάτες.
- Πλήρως βελτιστοποιημένη εφαρμογή ανταλλαγή-γ
- Κατάλληλος για τις διάφορες θερμικές κάμερες ασφάλειας
- Ένα ευρύ φάσμα των εφαρμογών θερμικής λήψης εικόνων
- Χαμηλής ισχύος κατανάλωση
Πρότυπο | iLC212 |
Απόδοση ανιχνευτών IR | |
Υλικό | Μη ψυχόμενο οξείδιο βαναδίου |
Ψήφισμα | 256×192 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική απάντηση | 8μm ~14μm |
NETD | ≤ το 65mK@F1.0 @25℃@50Hz |
Επεξεργασία εικόνας | |
Ψηφιακό βίντεο | RAW/YUV/BT656 Τηλεοπτική μετάδοση υποστήριξης USB2.0 Γραμμή παραμέτρου υποστήριξης μέτρησης θερμοκρασίας |
Ψηφιακό ποσοστό πλαισίων | 25Hz/30Hz |
Επίδειξη εικόνας | Μαύρος-καυτός/εκτυφλωτικός/ψευδο-χρώμα |
Αλγόριθμος εικόνας | Διόρθωση Nonuniformity (NUC) τρισδιάστατη μείωση θορύβου εικόνας (3DNR) 2$α μείωση θορύβου (DNS) Συμπίεση δυναμικής περιοχής (DRC) Αύξηση EE |
Χρόνος ξεκινήματος | ≤3s |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10℃~+50℃ |
Σειρά μέτρησης θερμοκρασίας | -20℃~+150℃, επέκταση και προσαρμογή σειράς μέτρησης θερμοκρασίας υποστήριξης |
Ακρίβεια μέτρησης θερμοκρασίας | ±3℃/±3% (πάρτε τη μεγαλύτερη αξία) @23℃±5℃ η απόσταση μέτρησης θερμοκρασίας είναι 1.5m |
Περιφερειακή μέτρηση θερμοκρασίας | Υποστηρίξτε οποιεσδήποτε μέτρηση θερμοκρασίας περιοχής, μέγιστη αξία περιοχής παραγωγής, ελάχιστες αξία και μέση τιμή |
SDK | Τα παράθυρα/η έκδοση Linux, επιτυγχάνουν την τηλεοπτική ανάλυση ρευμάτων και γκρίζος στη μετατροπή θερμοκρασίας |
Ηλεκτρική διεπαφή | |
Εξωτερική διεπαφή | 30pin_HOURS συνδετήρας Εισαγωγή δύναμης Ψηφιακό βίντεο RS232-TTL/USB2.0 GPIO κ.λπ. |
Επικοινωνία | RS232-TTL/USB2.0 |
Τμήμα επέκτασης | Πίνακας VPC |
Λογισμικό PC | |
ICC λογισμικό | Έλεγχος ενότητας και τηλεοπτική επίδειξη |
Ηλεκτρικό σύστημα | |
Παροχή ηλεκτρικού ρεύματος | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 3.3V±0.1V |
Διασκεδασμός δύναμης | Σταθερό κράτος: 0.70W/3.3V @23±3℃ |
Σωματική ιδιότητα | |
Συνδετήρες | Εξωτερικό πρότυπο συνδετήρων: DF40C-30DP-0.4V (51), (ώρα-αρσενικό) Πρότυπο συνδετήρων ζευγαρώματος: DF40C (2,0) - 30DS-0.4V (51), (ώρα-θηλυκό) |
Μέγεθος | 21mm×21mm×12.8mm (συμπεριλαμβανομένου του φακού 3.2mm) |
Βάρος | 8.9g±0.5g (συμπεριλαμβανομένου του φακού 3.2mm) |
Περιβαλλοντική προσαρμοστικότητα | |
Θερμοκρασία λειτουργίας | -40℃~+70℃ |
Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
Υγρασία | 5%~95%, non-condensing |
Αντίσταση αντίκτυπου & δόνησης | Αντίκτυπος: μισό κύμα ημιτόνου, 40g/11ms, 3 άξονας, κατεύθυνση 6 Δόνηση: 5.35grms, άξονας 3 |
Πιστοποίηση | ROHS2.0/REACH |
Φακός | |
Προαιρετικός φακός | 3.2mm/F1.1, HFOV: 55.6±2.8° Επένδυση: AR |
Η ενότητα θερμικής λήψης εικόνων iLC212 εφαρμόζεται στον τομέα του ελέγχου ασφάλειας, Thermography, της φορετής συσκευής, της ηλεκτρονικής οχημάτων, του έξυπνου σπιτιού, της ανίχνευσης κ.λπ. πλασμάτων διαβίωσης.
1. Μπορούν οι θερμικές κάμερες να δουν μέσω των τοίχων ή άλλων στερεών αντικειμένων;
Όχι, θερμικές κάμερες δεν μπορεί να δει μέσω των τοίχων ή των στερεών αντικειμένων. Ανιχνεύουν και μετρούν την υπέρυθρη ακτινοβολία που εκπέμπεται ή που απεικονίζεται από τα αντικείμενα στο οπτικό πεδίο τους. Εντούτοις, ορισμένα υλικά, όπως το γυαλί, επιτρέπουν στην υπέρυθρη ακτινοβολία για να περάσουν μέσω, τόσο οι θερμικές κάμερες μπορούν «να δουν» μέσω αυτών των διαφανών υλικών.
2. Τι είναι δροσισμένες και μη ψυχόμενες θερμικές ενότητες;
Οι δροσισμένες και μη ψυχόμενες θερμικές ενότητες είναι τύποι υπέρυθρων συστημάτων απεικόνισης (IR) που χρησιμοποιούνται για τη σύλληψη και την ανάλυση της θερμικής ακτινοβολίας. Χρησιμοποιούνται συνήθως στις εφαρμογές όπως η επιτήρηση, πυροσβεστικές, βιομηχανικές επιθεωρήσεις
3. Ποια είναι η διαφορά μεταξύ των δροσισμένων και μη ψυχόμενων θερμικών ενοτήτων;
Η κύρια διαφορά βρίσκεται στον τύπο τεχνολογίας αισθητηρίων χρησιμοποιούμενο. Οι δροσισμένες θερμικές ενότητες ενσωματώνουν έναν κρυογόνο δροσίζοντας μηχανισμό για να διατηρήσουν τον αισθητήρα εξαιρετικά - χαμηλές θερμοκρασίες, χαρακτηριστικά κάτω από -200 βαθμούς Κέλσιος. Αυτή η ψύξη ενισχύει την ευαισθησία και μειώνει το θόρυβο του αισθητήρα, με συνέπεια την υψηλότερη ποιότητα εικόνας και την καλύτερη απόδοση στις μεγάλης ακτίνας και υψηλής ευκρίνειας εφαρμογές. Εντούτοις, οι δροσισμένες θερμικές ενότητες είναι ακριβότερες, μεγαλύτερες, και απαιτούν την περιοδική συντήρηση.
Αφ' ετέρου, οι μη ψυχόμενες θερμικές ενότητες χρησιμοποιούν τους αισθητήρες microbolometer που λειτουργούν στη θερμοκρασία δωματίου. Αυτοί οι αισθητήρες ανιχνεύουν τις αλλαγές στη θερμοκρασία και τις μετατρέπουν στα ηλεκτρικά σήματα, τα οποία υποβάλλονται σε επεξεργασία έπειτα για να δημιουργήσουν τις θερμικές εικόνες. Οι μη ψυχόμενες θερμικές ενότητες είναι μικρότερες, συμπαγέστερες, λιγότερο ακριβές, και δεν απαιτούν καμία συντήρηση. Εντούτοις, προσφέρουν τη χαμηλότερη ευαισθησία και μπορούν να μην αποδώσουν επίσης στην απαίτηση των σεναρίων.
