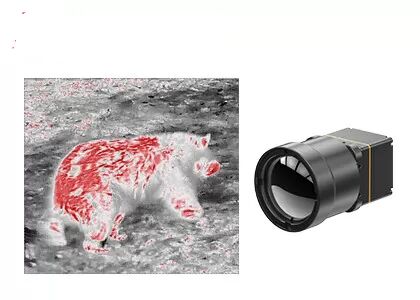

640x512 Ανάλυση 12μm Pixel Pitch Thermal Imaging Module με μέτρηση θερμοκρασίας
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | COIN612RG2 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512 | Κατανάλωση ρεύματος | 0.65W |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤25mK/F1,0/25℃ | Ρυθμός καρέ | 25Hz/30Hz |
| Επισημαίνω | Μονάδα θερμικής απεικόνισης μεγάλων κυμάτων,12um ανιχνευτής θερμικής απεικόνισης,Ανιχνευτής Ενότητα θερμικής κάμερας υπέρυθρου |
||
Περιγραφή προϊόντων
Μονάδα Θερμικής Απεικόνισης Μακρών Κυμάτων 640x512 12μm με Μέτρηση Θερμοκρασίας
Επισκόπηση Προϊόντος

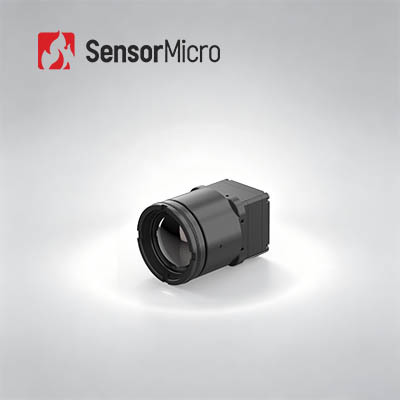

Ο πυρήνας υπέρυθρης κάμερας COIN612RG2 για μέτρηση θερμοκρασίας διαθέτει υπέρυθρο ανιχνευτή ApexCore 640*512/12μm σε συμπαγή, χαμηλής κατανάλωσης σχεδίαση. Με προηγμένη επεξεργασία σήματος και αλγορίθμους μέτρησης θερμοκρασίας, παρέχει ανίχνευση θερμοκρασίας σε πραγματικό χρόνο με ακρίβεια ±2°C ή ±2%. Πλήρως συμβατό με τυπικά πρωτόκολλα σειριακής επικοινωνίας, το COIN612RG2 υποστηρίζει πολλαπλές διεπαφές εξόδου βίντεο και μια πλήρη γκάμα οπτικών φακών, απλοποιώντας τη δευτερογενή ανάπτυξη. Παρέχει μια ολοκληρωμένη λύση υπέρυθρης μέτρησης θερμοκρασίας για βιομηχανική θερμογραφία, έλεγχο διεργασιών και έξυπνη κατασκευή, επιτρέποντας στους χρήστες να ολοκληρώσουν αποτελεσματικά τη δευτερογενή ανάπτυξη και την ενσωμάτωση συστημάτων — από το υλικό έως τους αλγορίθμους.
Κύρια Χαρακτηριστικά
- Ολοκληρωμένη Λειτουργικότητα, Οικονομική Σχεδίαση
- Αναπτύχθηκε χρησιμοποιώντας υπέρυθρο ανιχνευτή ApexCore σε επίπεδο wafer, με NETD≤25mK
- Συνδυάζει ένα ευρέως χρησιμοποιούμενο FPA με προηγμένους αλγορίθμους επεξεργασίας εικόνας για βελτιωμένη ποιότητα εικόνας
- Ακρίβεια μέτρησης θερμοκρασίας έως ±2°C ή ±2%, υποστηρίζοντας εύρη από -20°C έως 150°C και 100°C έως 550°C, με προσαρμόσιμες επεκτάσεις
- Συμπαγές και Ελαφρύ, Υψηλή Απόδοση με Χαμηλή Κατανάλωση
- Διαστάσεις: 25.4*25.4*15.7mm
- Βάρος: 15±1g, Κατανάλωση ενέργειας: ≤0.65W
- Πολλαπλές Διαμορφώσεις, Ταχεία Ενσωμάτωση
- Προαιρετικοί οπτικοί φακοί για την κάλυψη ποικίλων απαιτήσεων εφαρμογής
- Υποστηρίζει διεπαφές εξόδου εικόνας USB2.0/DVP/LVDS/BT.656
- Έξοδος δεδομένων εικόνας RAW/YUV/TMP με έλεγχο μέσω σειριακής θύρας
Προδιαγραφές Προϊόντος
| Μοντέλο | COIN612RG2 |
|---|---|
| Ενδείξεις Υπέρυθρου Ανιχνευτή | |
| Ευαίσθητο Υλικό | VOx |
| Ανάλυση | 640*512 |
| Μέγεθος Pixel | 12μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤25mK/F1.0/25°C |
| Επεξεργασία Εικόνας | |
| Ψηφιακός Ρυθμός Καρέ | 25/30Hz |
| Χρόνος Εκκίνησης | 6s |
| Αναλογικό Βίντεο | PAL/NTSC |
| Ψηφιακό Βίντεο | RAW/YUV422/TMP |
| Αλγόριθμος Εικόνας | Διόρθωση Μη Ομοιομορφίας (NUC) 3D Μείωση Θορύβου (3DNR) 2D Καταστολή Θορύβου (DNS) Συμπίεση Δυναμικού Εύρους (DRC) Ενίσχυση Άκρων (EE) |
| Εμφάνιση Εικόνας | 10 Τύποι (Λευκό Θερμό/Λάβα/Σιδηροκόκκινο/Θερμό Σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρο Θερμό) |
| Λογισμικό Η/Υ | |
| Λογισμικό ICC | Έλεγχος Μονάδας & Εμφάνιση Βίντεο |
| Ηλεκτρικά | |
| Τυπική Εξωτερική Διεπαφή | 50pin: DF40C-50DP-0.4V(51), (HRS,Αρσενικό) |
| Πλακέτα Επέκτασης USB | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Διεπαφή Επικοινωνίας | TTL-232/USB2.0 |
| Ψηφιακή Διεπαφή Βίντεο | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Τάση Τροφοδοσίας | 4.5~5.5V |
| Τυπική Κατανάλωση Ενέργειας | 0.65W |
| Μέτρηση Θερμοκρασίας | |
| Θερμοκρασία Λειτουργίας | -10°C~+50°C |
| Εύρος Μέτρησης Θερμοκρασίας | -20°C~150°C, 100°C~550°C; Υποστήριξη Προσαρμογής και Επέκτασης |
| Ακρίβεια Μέτρησης Θερμοκρασίας | ±2°C ή ±2% (όποιο είναι μεγαλύτερο) |
| Μερική Μέτρηση Θερμοκρασίας | Υποστήριξη μέγιστης, ελάχιστης και μέσης τιμής περιοχών μέτρησης θερμοκρασίας |
| SDK | Android/Windows/Linux; Επίτευξη Ανάλυσης Ροής Βίντεο και Μετατροπής από Γκρι σε Θερμοκρασία |
| Μηχανικά | |
| Μέγεθος Γυμνού Πυρήνα(mm) | 25.4*25.4*15.7mm |
| Βάρος Γυμνού Πυρήνα(g) | 15±1g |
| Περιβαλλοντική Προσαρμοστικότητα | |
| Θερμοκρασία Λειτουργίας | -40°C~+70°C |
| Θερμοκρασία Αποθήκευσης | -45°C~+85°C |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5.35grms, Τυχαία Δόνηση, 3 άξονες |
| Κρούση | Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης 3 Άξονες, 6 Κατευθύνσεις |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός Φακός | |
| Οπτικός Φακός | Σταθερής Εστίασης Αθερμικός: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm |
| Επίπεδο Προστασίας | IP67(Μπροστινός Φακός) |
Βιομηχανικές Εφαρμογές
- Θερμογραφία
- Βιομηχανική Όραση
- Πυρόσβεση και Διάσωση
- Επιτήρηση Ασφαλείας
- Εξωτερική Παρατήρηση
- Μηχανική Όραση
- Καταναλωτικά Ηλεκτρονικά
Τυποποιημένη Υπηρεσία
- Πλήρης Τεκμηρίωση: Εγχειρίδια προϊόντων, οδηγίες εγκατάστασης και αναφορές επιλογής. Ξεκινήστε χωρίς εικασίες.
- Υποστήριξη Ανάπτυξης & Δοκιμών: Δοκιμές Ενσωματωμένων Δειγμάτων, αξιολόγηση απόδοσης και επαλήθευση παραμέτρων γίνονται εύκολα.
- Προηγμένο Κιτ Εργαλείων Προγραμματιστή: SDKs, APIs, αλγόριθμοι και εργαλεία αποσφαλμάτωσης για βαθιά ενσωμάτωση.
- Απομακρυσμένη Τεχνική Υποστήριξη: 24/7 υποστήριξη — γρήγορη απόκριση και έγκαιρη επίλυση κρίσιμων ζητημάτων.
- Εγγύηση: Γνήσια ανταλλακτικά και αυστηρή τήρηση διαδικασιών για την αποκατάσταση βέλτιστης απόδοσης.
Συχνές Ερωτήσεις
Ποια είναι τα πλεονεκτήματα των ψυχόμενων θερμικών μονάδων;
Οι ψυχόμενες θερμικές μονάδες προσφέρουν πολλά πλεονεκτήματα, όπως:
- Υψηλότερη Ευαισθησία: Οι ψυχόμενες μονάδες μπορούν να ανιχνεύσουν μικρότερες διαφορές θερμοκρασίας, παρέχοντας καλύτερη ποιότητα εικόνας.
- Μεγαλύτερη Εμβέλεια: Μπορούν να συλλάβουν θερμικές πληροφορίες σε μεγαλύτερες αποστάσεις.
- Υψηλότερη Ανάλυση: Οι ψυχόμενες μονάδες συνήθως προσφέρουν υψηλότερους αριθμούς pixel, με αποτέλεσμα πιο ευκρινείς και λεπτομερείς εικόνες.
- Μειωμένος Θόρυβος: Η διαδικασία ψύξης μειώνει σημαντικά τον θόρυβο του αισθητήρα, με αποτέλεσμα πιο καθαρές εικόνες.
- Κατάλληλες για Προηγμένη Ανάλυση: Οι ψυχόμενες μονάδες χρησιμοποιούνται συχνά για επιστημονική έρευνα, τηλεπισκόπηση και εξειδικευμένες εφαρμογές που απαιτούν ακριβείς μετρήσεις θερμοκρασίας και αναλύσεις.
Ποια είναι τα πλεονεκτήματα των μη ψυχόμενων θερμικών μονάδων;
Οι μη ψυχόμενες θερμικές μονάδες έχουν το δικό τους σύνολο πλεονεκτημάτων, όπως:
- Χαμηλότερο Κόστος: Οι μη ψυχόμενες μονάδες είναι γενικά πιο προσιτές από τις ψυχόμενες αντίστοιχές τους.
- Συμπαγές Μέγεθος: Είναι μικρότερες και ελαφρύτερες, καθιστώντας τις ευκολότερες στην ενσωμάτωση σε διάφορα συστήματα.
- Χωρίς Συντήρηση: Οι μη ψυχόμενες μονάδες δεν απαιτούν συστήματα κρυογονικής ψύξης, απλοποιώντας τις απαιτήσεις συντήρησης.
- Άμεση Εκκίνηση: Μπορούν να ενεργοποιηθούν γρήγορα και να παράγουν θερμικές εικόνες χωρίς την ανάγκη ψύξης.
- Ενεργειακή Απόδοση: Οι μη ψυχόμενες μονάδες καταναλώνουν λιγότερη ενέργεια σε σύγκριση με τις ψυχόμενες μονάδες.
Ποιες είναι οι τυπικές εφαρμογές των ψυχόμενων και μη ψυχόμενων θερμικών μονάδων;
Οι ψυχόμενες και μη ψυχόμενες θερμικές μονάδες βρίσκουν εφαρμογές σε διάφορους τομείς, όπως:
- Ψυχόμενες Θερμικές Μονάδες: Επιτήρηση μεγάλης εμβέλειας, επιστημονική έρευνα, απεικόνιση υψηλής ανάλυσης κ.λπ.
- Μη Ψυχόμενες Θερμικές Μονάδες: Συσκευές προσωπικής νυχτερινής όρασης, φορητές θερμικές κάμερες, ασφάλεια αυτοκινήτων, επιθεωρήσεις κτιρίων, πυρόσβεση και καταναλωτικά ηλεκτρονικά.
Είναι τα υπέρυθρα θερμόμετρα ακριβή για τη μέτρηση της θερμοκρασίας του σώματος;
Τα υπέρυθρα θερμόμετρα (γνωστά και ως θερμόμετρα χωρίς επαφή) μπορούν να παρέχουν μια γρήγορη εκτίμηση της θερμοκρασίας του σώματος. Ωστόσο, η ακρίβειά τους μπορεί να επηρεαστεί από διάφορους παράγοντες, όπως η απόσταση από τον στόχο, οι εξωτερικές συνθήκες θερμοκρασίας και η βαθμονόμηση της συσκευής. Για ιατρικούς σκοπούς, συνιστάται η χρήση θερμομέτρων κλινικής ποιότητας για ακριβείς μετρήσεις.
