PLUG1212 υψηλή μη ψυχόμενη υπέρυθρη ενότητα σταθερότητας 1280x1024 για τους παντός καιρού όρους
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Φασματική σειρά | 8~14μm | Μέγεθος | 20x20x10.4mm |
Υψηλό φως | 1280x1024 μη ψυχόμενη υπέρυθρη ενότητα,Υψηλή μη ψυχόμενη υπέρυθρη ενότητα σταθερότητας,PLUG1212 θερμική ενότητα καμερών |

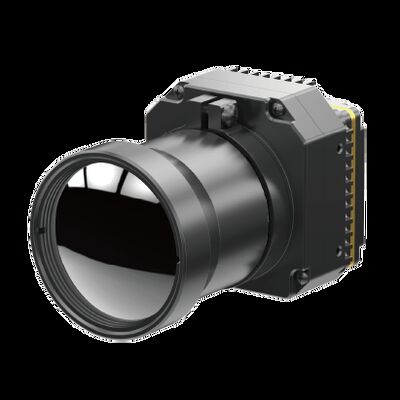

PLUG1212 υψηλή μη ψυχόμενη υπέρυθρη ενότητα σταθερότητας 1280x1024 για τους παντός καιρού όρους
PLUG1212 ο μη ψυχόμενος θερμικός πυρήνας καμερών προσφέρει τις θερμικές εικόνες μέχρι τα εικονοκύτταρα 1280x1024 και σας παρουσιάζει το μικρότερο των λεπτομερειών. Το μειωμένο μέγεθος εικονοκυττάρου 12µm του προσφέρει το καλύτερο χωρικό ψήφισμα και ταιριάζει με την πιό σύντομη οπτική εστίαση φακών για να επιτύχει την ίδια αποστολή σειράς.
Αντίθετα από τα παραδοσιακά δροσισμένα συστήματα θερμικής λήψης εικόνων, η μη ψυχόμενη ενότητα θερμικής λήψης εικόνων HD LWIR 1280x1024/12μm VOx λειτουργεί χωρίς την ανάγκη για ένα κρυογόνο σύστημα ψύξης. Αυτό οδηγεί στη σημαντική μείωση του κόστους, την αυξανόμενη φορητότητα, και μια απλουστευμένη διαδικασία συντήρησης. Η ενότητα χρησιμοποιεί έναν μη ψυχόμενο αισθητήρα microbolometer κατάστασης προόδου βασισμένο στην τεχνολογία VOx (οξείδιο βαναδίου), που εξασφαλίζει αξιόπιστη και συνεχή απόδοση θερμικής λήψης εικόνων.
Το συμπαγές σχέδιο της ενότητας, με τις διαστάσεις του που βελτιστοποιούνται για την εύκολη ολοκλήρωση, το καθιστά κατάλληλο για την εγκατάσταση στους κηφήνες, τις φορητές συσκευές, τα συστήματα ασφαλείας, και άλλες φορητές πλατφόρμες. Αυτή η ελαφριά ενότητα έχει κατασκευαστεί για να εξασφαλίσει συνεχή ένταξη στα υπάρχοντα συστήματα, που προσφέρουν την ευελιξία και τη μεταβλητότητα στις εφαρμογές θερμικής λήψης εικόνων.
PLUG1212 ο υπέρυθρος θερμικός πυρήνας εφαρμόζεται σε ένα ευρύ φάσμα των περιοχών και της οπτικής ημέρας κάλυψης λύσεων πληροφοριών, της νύχτας, της χαμηλής ορατότητας και των παντός καιρού όρων του.
- Εξαιρετικά σαφής θερμική λήψη εικόνων
- Σταθερή απόδοση
- Σαφείς ποιότητα & λεπτομέρειες εικόνας
- Ισχυρή περιβαλλοντική προσαρμοστικότητα
Πρότυπο | PLUG1212 |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 1280x1024 |
Πίσσα εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
NETD | <30mk> |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 25Hz |
Χρόνος ξεκινήματος | <25s> |
Αναλογικό βίντεο | / |
Ψηφιακό βίντεο | HDMI/RAW/YUV/BT1120 |
Τμήμα επέκτασης | USB/Camerlink |
Τρόπος εξασθένισης | Γραμμικός/ιστόγραμμο/μικτός |
Ψηφιακό ζουμ | 1~8X συνεχές ζουμ, μέγεθος 1/8 βημάτων |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Κατεύθυνση εικόνας | Οριζόντια/κάθετα/διαγώνια κτυπά |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρική προδιαγραφή | |
Τυποποιημένη εξωτερική διεπαφή | 50pin_HOURS διεπαφή |
Τρόπος επικοινωνίας | Rs232-TTL, 115200bps |
Τάση ανεφοδιασμού | 5±0.5V |
Χαρακτηριστική κατανάλωση ισχύος | <2> |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 56x56x40.2 |
Βάρος | ≤220g |
Περιβαλλοντική προσαρμογή | |
Θερμοκρασία λειτουργίας | -40°C ~ +70°C |
Θερμοκρασία αποθήκευσης | -45°C ~ +85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | Τυχαία δόνηση 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 19mm/25mm |
Η υπέρυθρη ενότητα απεικόνισης PLU1212 χρησιμοποιείται ευρέως στην ασφάλεια & έλεγχος, υπαίθρια, της πυρόσβεσης & της διάσωσης, της επιβολής νόμου & των ωφέλιμων φορτίων κ.λπ. διάσωσης, ADAS, UAV.
1. Πώς ένας υπέρυθρος ανιχνευτής λειτουργεί;
Υπέρυθρη εργασία ανιχνευτών με την αντίληψη της ηλεκτρομαγνητικής ακτινοβολίας στην υπέρυθρη σειρά. Ο ακριβής μηχανισμός της ανίχνευσης ποικίλλει ανάλογα με τον τύπο υπέρυθρου ανιχνευτή.
Οι θερμικοί ανιχνευτές λειτουργούν με τη μέτρηση της αλλαγής θερμοκρασίας που προκαλείται με να απορροφήσουν την υπέρυθρη ακτινοβολία. Παραδείγματος χάριν, τα microbolometers αποτελούνται από μια μήτρα των μικροσκοπικών ανθεκτικών στοιχείων που είναι ευαίσθητα στη θερμότητα. Όταν η υπέρυθρη ακτινοβολία απορροφάται από τον ανιχνευτή, προκαλεί τη θερμοκρασία του ανθεκτικού στοιχείου στην αύξηση, με συνέπεια μια αλλαγή στην ηλεκτρική αντίσταση που μπορεί να ανιχνευθεί και να μετατραπεί σε μια εικόνα.
Οι ανιχνευτές φωτονίων, αφ' ετέρου, λειτουργούν με τη μετατροπή των φωτονίων από την υπέρυθρη ακτινοβολία στα ηλεκτρικά σήματα. Δύο κοινοί τύποι ανιχνευτών φωτονίων είναι φωτοβολταϊκοί ανιχνευτές και φωτοαγωγοί. Οι φωτοβολταϊκοί ανιχνευτές παράγουν μια τάση όταν απορροφώνται τα υπέρυθρα φωτόνια, ενώ οι φωτοαγωγοί αυξάνουν την αγωγιμότητά τους όταν απορροφώνται τα φωτόνια.
Οι υπέρυθροι ανιχνευτές μπορούν επίσης να χρησιμοποιήσουν άλλους μηχανισμούς ανίχνευσης, όπως ο πυροηλεκτρισμός, όπου οι αλλαγές στη θερμοκρασία προκαλούν μια δαπάνη σε ένα υλικό, ή τα θερμοηλεκτρικά αποτελέσματα, όπου μια διαφορά θερμοκρασίας μεταξύ δύο υλικών παράγει μια τάση.
Το σήμα παραγωγής από τον υπέρυθρο ανιχνευτή μπορεί να υποβληθεί σε επεξεργασία και να επιδειχθεί ως εικόνα, η οποία μπορεί να χρησιμοποιηθεί για ποικίλους λόγους, όπως η θερμική λήψη εικόνων στις ιατρικές ή βιομηχανικές εφαρμογές, η τηλεπισκόπηση του περιβάλλοντος, και η θερμική ανίχνευση στα συστήματα ασφαλείας.
